Disjuntor de corrente residual do modelo RCCB B

O disjuntor de corrente residual do modelo RCCB B protege em caso de corrente de falha contunua em redes trifásicas. Geralmente é usado no campo da estação de recarga, aparelhos e instrumentos médicos, controladores e acionamentos de velocidade variáveis, cargas de massa e inversores (DC) ... Post-B.

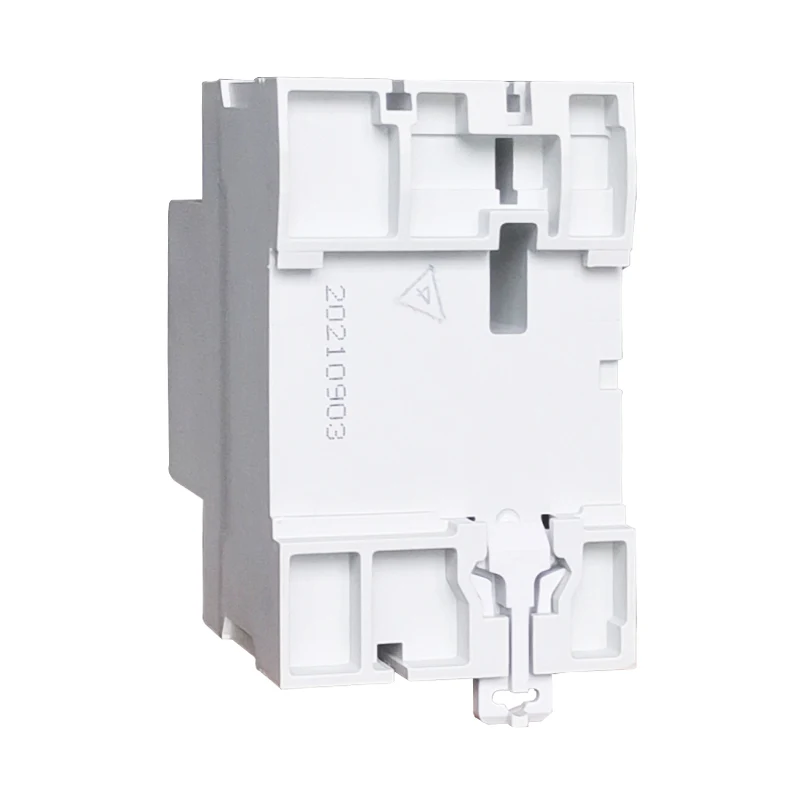

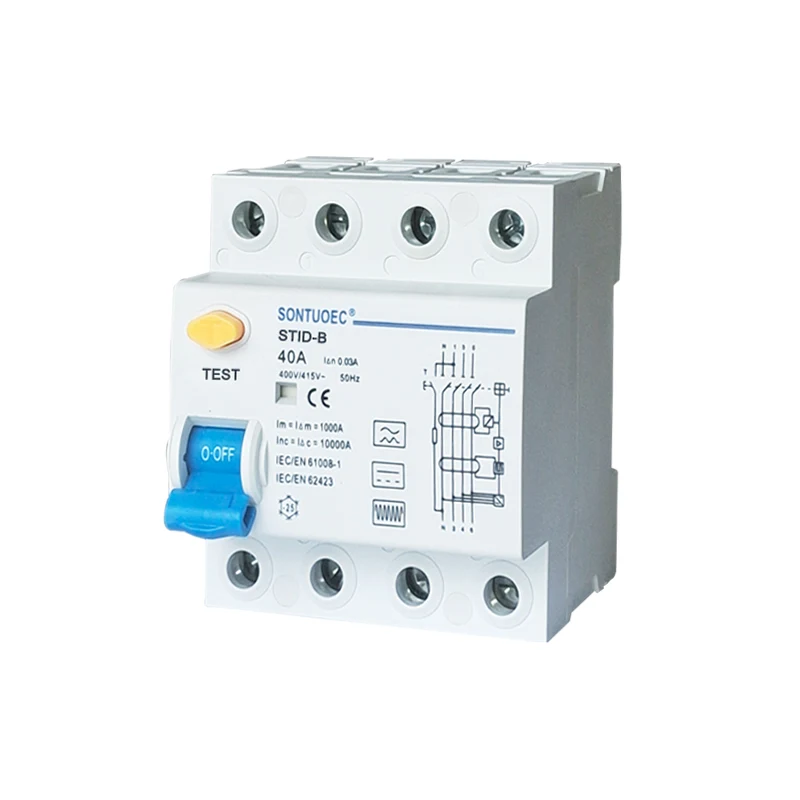

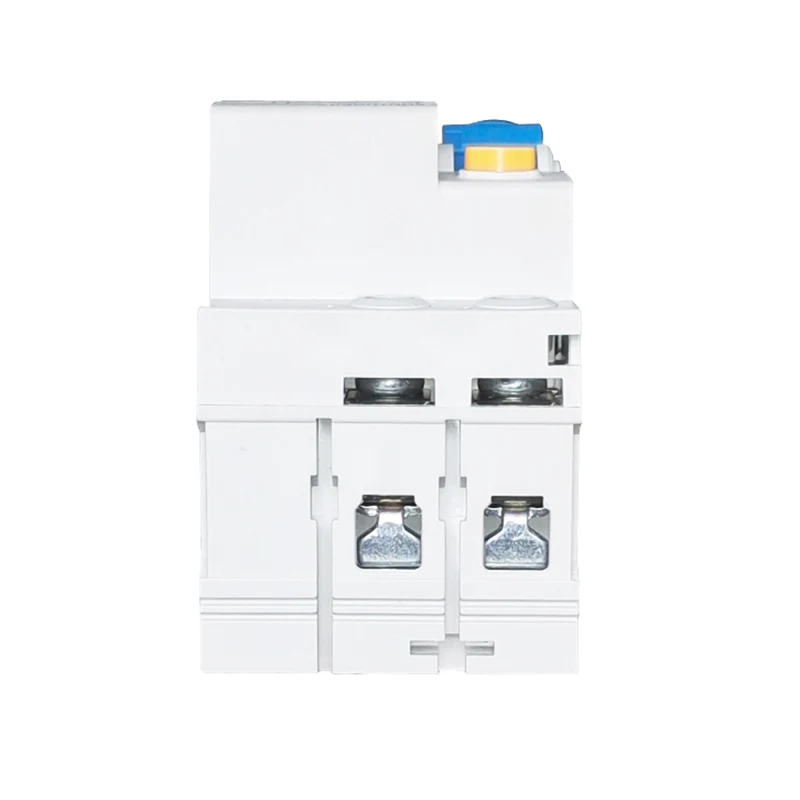

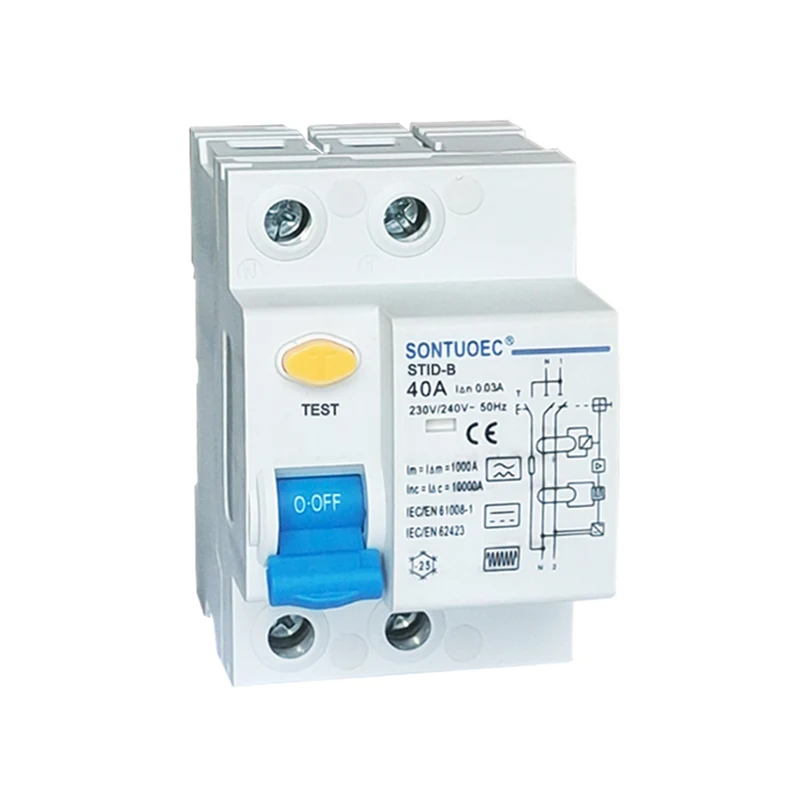

Modelo:STID-B

Enviar consulta

Descrição do produto

Elétrica Recurso	Padrão		IEC/EN62423 e IEC/EN61008-1
	Tipo (forma de onda do vazamento de terra sentido)		B
	Corrente classificada em	A	25,40,63
	Pólos	P	1p+n, 3p+n
	Tensão classificada ue	V	IP+N: 230/240V; 3p+n: 400/415V
	Sensibilidade classificada I n	A	0,03,0,1,0.3
	UI de tensão de isolamento	V	500
	Fazer residual nominal e	A	500 (IN = 25A/40A)
	Capacidade de quebra eu estou	A	630 (IN = 63a)
	Corrente de curto-circuito i c	A	10000
	Fusível SCPD	A	10000
	Quebrar o tempo sob i n	s	≤0.1
	Frequência nominal	Hz	50
	Tensão de suportar impulso nominal (1.2/5.0) UIMP	V	4000
Mechanicai características	Tensão de teste dielétrico em Ind. Fred. por 1min	kv	2.5
	Diploma de poluição		2
	Vida elétrica		2000
	Mecânica		10000
	Indicador de corrente de falha		Sim
	Grau de proteção		IP20
	Temperatura ambiente (com média diária 35)	ºC	-40 ~+55ºC
	Temperatura de armazenamento	ºC	-40 ~+70ºC

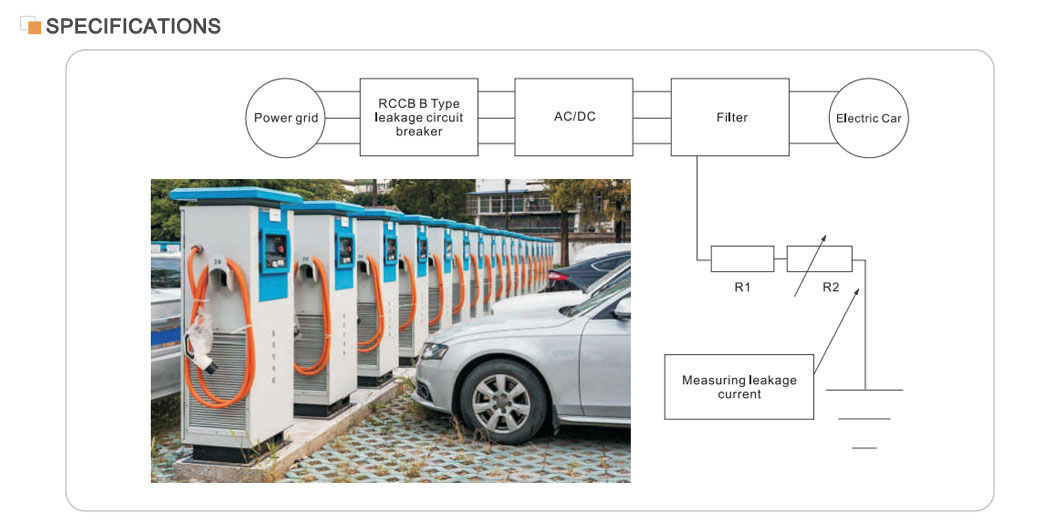

O disjuntor de corrente residual do modelo RCCB B STID-B é adequado para o Tipo A e também é adequado para suavizar as correntes residuais de CC, correntes residuais de CC que podem surgir de circuitos retificadores e correntes residuais CA de alta frequência. Ele fornece proteção no caso de correntes de falhas contínuas em redes trifásicas. O STID-B é comumente usado nos campos de estações de carregamento, equipamentos e instrumentos médicos, controladores e unidades de velocidade variáveis, carregadores de bateria e inversores (DC). O STID-B em conformidade com os padrões IEC/EN61008 e IEC/EN62423.

Principais características

Corrente classificada: 40A, adequado para sistemas elétricos de corrente maiores.

Proteção de vazamento: com alta sensibilidade e precisão, ele pode detectar a corrente de vazamento e cortar a fonte de alimentação em um tempo muito curto.

Desempenho de segurança: está em conformidade com padrões internacionais como IEC/EN61008.1 e GB16916.1, garantindo a segurança e a confiabilidade do produto.

Escopo de aplicação: amplamente utilizado em edifícios industriais, comerciais, altos e civis para fornecer proteção abrangente para o sistema elétrico.

Princípio da operação

O disjuntor de corrente residual do modelo RCCB B é baseado no transformador de corrente de sequência zero. Cada fase de condução passa por um transformador de corrente de sequência zero, cujo lado secundário é conectado a um detentide eletromagnético. Em condições normais, a soma vetorial das correntes de fase através do transformador de corrente de sequência zero é zero; portanto, o fluxo através do transformador é zero, a tensão de saída secundária também é zero e o disjuntor não funcionará. No entanto, uma vez que a corrente de vazamento aumenta e aciona a tensão de saída lateral secundária para crescer até um determinado nível, a liberação eletromagnética é ativada, impulsionando o mecanismo de operação para agir e desconectar os contatos conectados à fonte de alimentação, realizando a proteção de vazamentos.

Seleção e instalação

Seleção: Ao selecionar um RCCB, os parâmetros como a tensão nominal, a corrente nominal, a corrente de ação e o tempo de ação do sistema elétrico devem ser considerados. Também é necessário selecionar um RCCB adequado de acordo com o tipo de proteção necessária (por exemplo, proteção direta em contato ou proteção indireta em contato).

Instalação: O RCCB deve ser instalado na extremidade de entrada do sistema elétrico ou em uma linha de ramificação para garantir a proteção total de todo o sistema elétrico ou de uma linha de ramificação específica. Durante a instalação, os padrões e códigos relevantes devem ser observados estritamente para garantir a conexão adequada e a operação confiável do RCCB.
