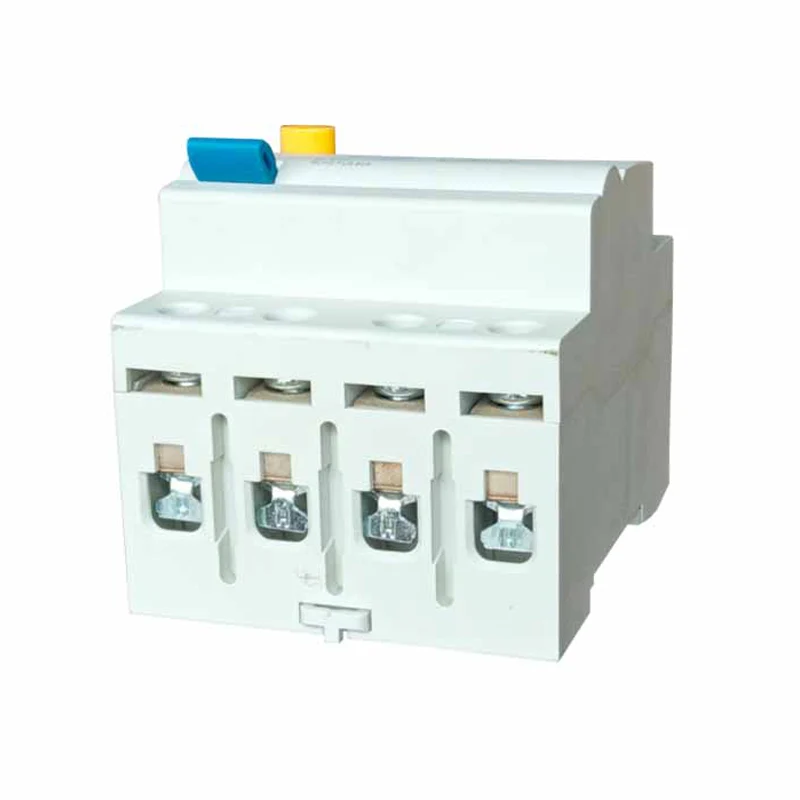

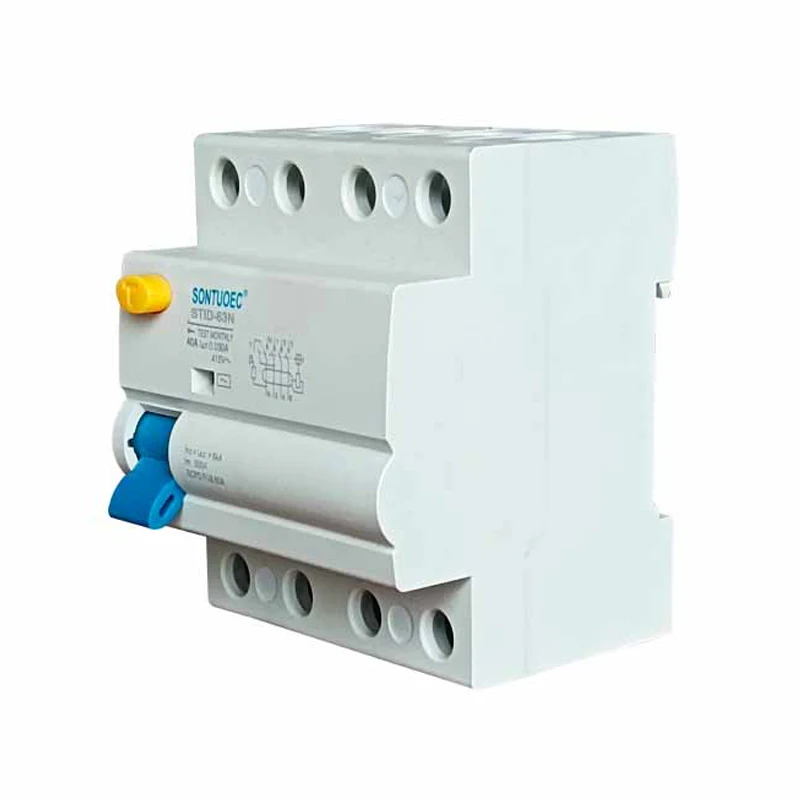

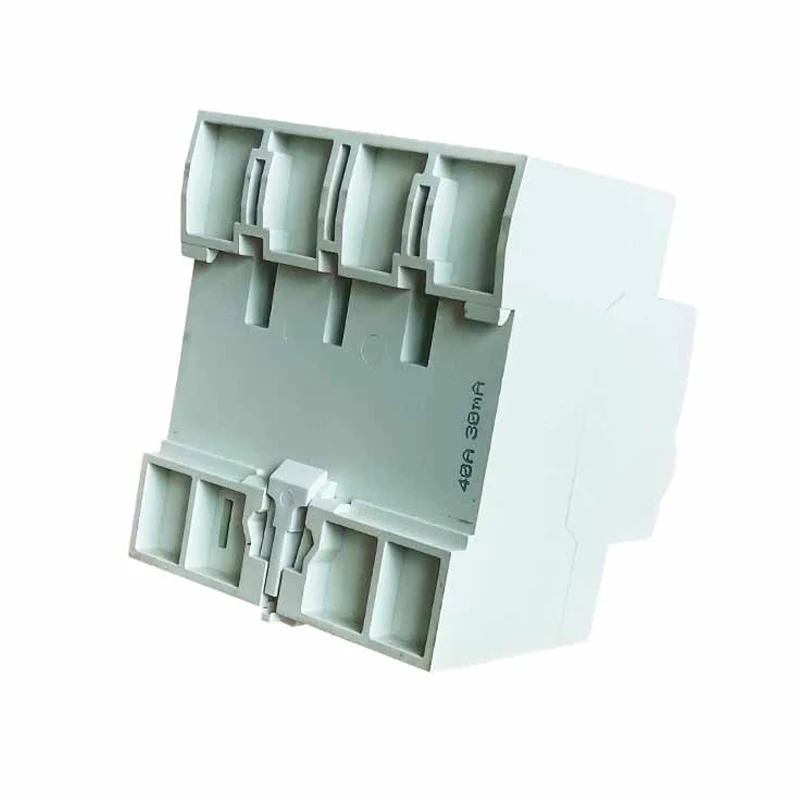

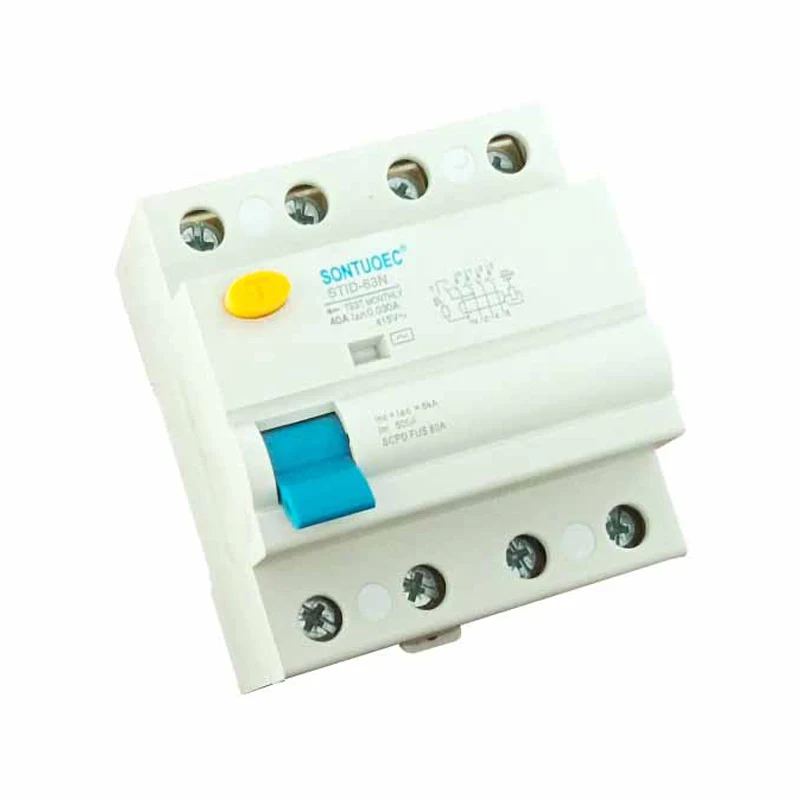

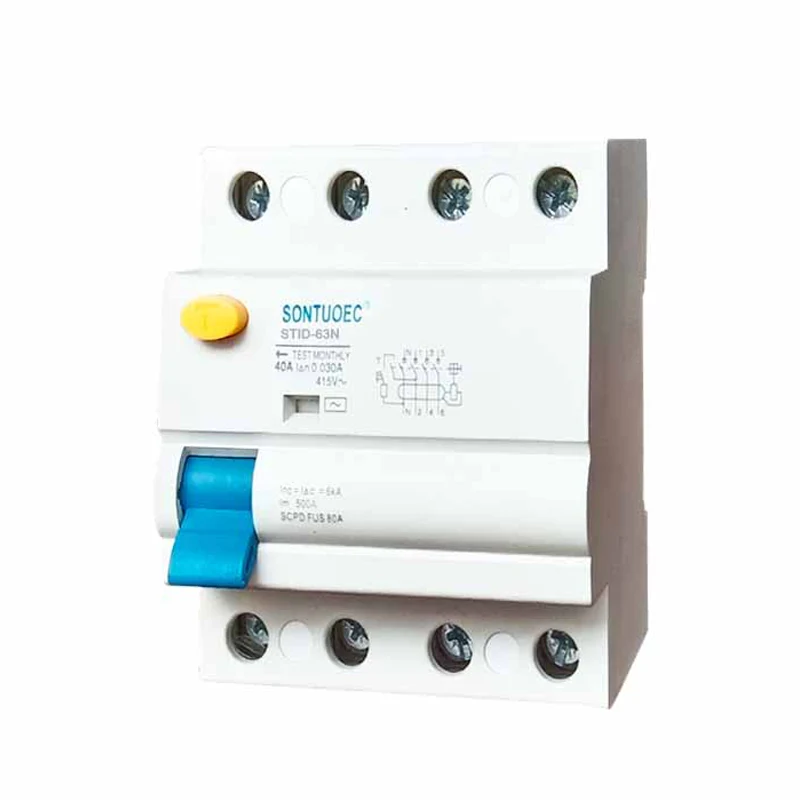

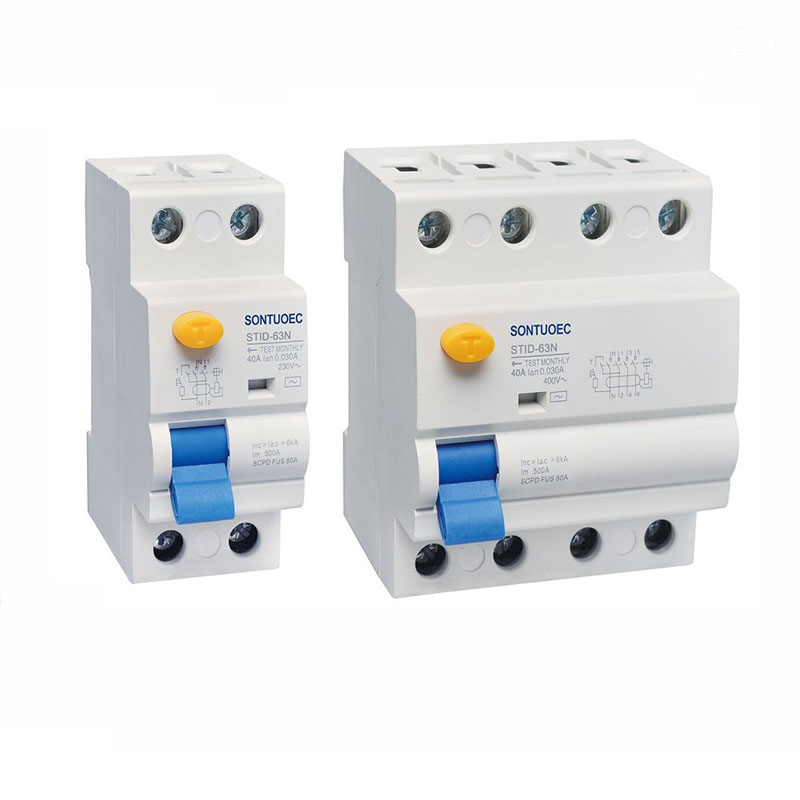

63A/100mA Circuito de corrente residual RCCB

63A/100mA O disjuntor de corrente residual do circuito RCCB é a corrente em um circuito que não seja a corrente operacional normal, que pode ser gerada devido a danos ao isolamento do equipamento, choque elétrico do pessoal ou falhas no solo etc. A principal função do RCCB deve cortar rapidamente o circuito quando a corrente residual é detectada como exceder um valor de incêndio.

Modelo:STID-63N

Enviar consulta

Descrição do produto

PADRÃO:	IEC 61008-1
Modelo:	Sign-63N
Características atuais residuais:	E, e
Pólo no.:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63a;
Tensão nominal:	230/400V AC
Frequência nominal:	50/60Hz
Corrente de operação residual nominal IΔN:	10mA, 30MA, 100mA, 300mA, 500mA
Corrente residual não operacional residual nAm: I ΔNo:	≤0.5iΔn
Current de curto-circuito condicional classificado Inc:	6000A
Curto-circuito residual condicional nominal IΔC atual:	6000A
Duração do tropeço:	Tripping instantâneo it.1seg
Faixa atual de disparo residual:	0,5iΔn ~ iΔn
Resistência eletromecânica:	4000 ciclos
Torque de fixação:	2.0nm
Terminal de conexão:	Terminal do terminal do parafuso Terminal com grampo
Instalação:	Montagem trilho DIN de 35 mm

Princípio da operação

O princípio operacional do RCCB é baseado nos princípios de indução eletromagnética e equilíbrio de corrente. Quando a corrente residual no circuito passa pelo transformador, o transformador gera um fluxo magnético correspondente. Esse fluxo magnético é convertido em um sinal elétrico e processado por um circuito eletrônico. Quando o sinal elétrico processado atinge um limite predefinido, o RCCB desencadeia o mecanismo de liberação para agir, fazendo com que o disjuntor corta rapidamente o circuito.

Principais características

Alta sensibilidade: O RCCB é capaz de detectar pequenas correntes residuais, geralmente menos de 30mA (o valor exato depende das especificações do produto), o que ajuda a cortar os circuitos no tempo antes que os acidentes de eletrocução ocorram.

Resposta rápida: O RCCB pode cortar rapidamente o circuito dentro de alguns milissegundos após a detecção da corrente residual, o que efetivamente evita acidentes de choque elétrico e a disseminação de incêndios elétricos.

Seguro e confiável: o RCCB adota componentes eletrônicos avançados e mecanismo de desconexão com alta confiabilidade e estabilidade. Ao mesmo tempo, também possui funções de proteção de sobrecarga e curto-circuito, que podem proteger completamente a segurança dos circuitos e equipamentos.

Fácil de instalar e manter: o RCCB geralmente adota design modular, estrutura compacta e fácil de instalar. Ele também possui fáceis de inspecionar e substituir contatos para manutenção e inspeção de rotina.

Cenários de aplicação

63A/100mA Breaker RCCB do circuito de corrente residual é amplamente utilizado em uma variedade de situações em que a proteção elétrica é necessária, incluindo, entre outros,:

Edifícios residenciais e comerciais: para a proteção de equipamentos elétricos e segurança pessoal contra acidentes de choque elétrico e incêndios elétricos. Nas residências, os RCCBs geralmente são instalados em caixas de distribuição como proteção principal ou ramificada para circuitos domésticos.

Linha de produção industrial: é usada para proteger a operação normal de equipamentos elétricos, como motores, transformadores etc., e impedir danos e desligamento do equipamento causados por vazamentos e sobrecarga. No campo industrial, os RCCBs geralmente são instalados na extremidade da entrada de energia do equipamento elétrico como dispositivo de proteção do equipamento.

Instalações públicas: como hospitais, escolas, bibliotecas e outros lugares, os RCCBs são usados para garantir a operação segura de equipamentos elétricos e o uso seguro de eletricidade pelo pessoal. Esses lugares geralmente têm requisitos mais altos para a segurança elétrica, portanto os RCCBs são mais amplamente utilizados.

63A/100mA Residual Current Circuit Breaker RCCB
