RCBO multifuncional 100A 2p 4p

STSF2-100 100A 2p 4p Multifuncional RCBO é adequado para AC 50/60Hz, classificado em um circuito com tensão de 230V-400V e corrente nominal de 100A, quando uma pessoa é eletrocutada ou há vazamento na rede elétrica. Quando o vazamento, a sobretensão e a subtensão atingem os valores definidos, o disjuntor de corrente residual pode operar rapidamente em um período muito curto de tempo, cortando rapidamente a fonte de alimentação. Quando a temperatura de monitoramento do disjuntor de corrente residual atinge o valor definido, o fio terra de monitoramento não está conectado. Quando conectado, o produto emite um som de alarme para proteger a segurança do pessoal e do equipamento elétrico, podendo evitar Evitar danos aos equipamentos causados por sobretensão na rede elétrica. Possui sobrecarga, curto-circuito, vazamento, sobretensão As funções de proteção contra subtensão e sobretemperatura também podem ser usadas para ligar e desligar intermitentemente dispositivos elétricos em circunstâncias normais Circuitos de iluminação, especialmente indicados para sistemas de distribuição de iluminação industrial e comercial. O produto possui pequeno volume, estrutura compacta e melhor custo-benefício que outros produtos similares. Tem uma aparência bonita, A alta capacidade de interrupção o torna uma boa escolha para distribuição de energia doméstica. Este produto está em conformidade com os padrões GB/T 16917.1 e IEC 61009-1 e obteve a certificação CE.

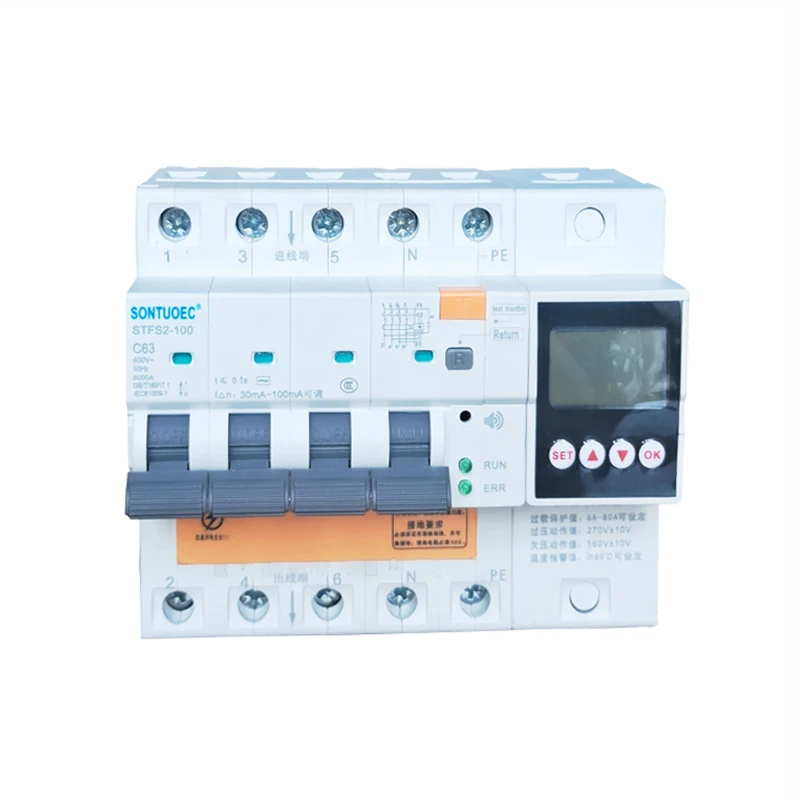

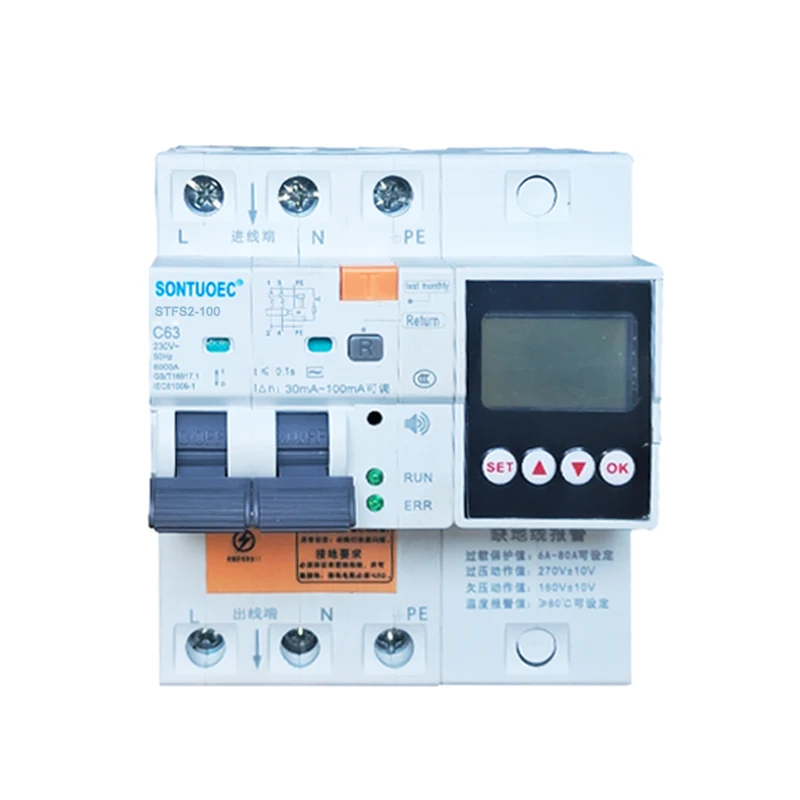

Modelo:STFS2-100

Enviar consulta

Descrição do produto

Modelo	Tipo eletrônico STFS2-100
Características atuais residuais	AC
Padrão	CEI/EN 61009-1
Sensibilidade nominall△n	0,03,0,1,0,3
Pólo Não	Pólo: 1P+N+PE; 3P+N+PE
Classificação Atual(A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Tensão nominal (V)	240/415V;230/400V
Corrente operacional residual nominal	10ma,30ma,100ma,300ma,500ma
Curto-circuito residual condicional nominal atual	6KA
Resistência eletromecânica	mais de 4000 ciclos
FUNÇÃO:	proteção contra vazamento, Proteção de corrente de sobrecarga, proteção contra curto-circuito, proteção contra subtensão, proteção contra sobretensão, Corrente nominal/tensão ajustável, Proteção de temperatura, Alarme de entrada de água e assim por diante.

TEMPERATURA DO AR AO REDOR:

1. A temperatura do ar ambiente não deve ser inferior a -5 1C, não superior a +40 C, e o valor médio diário não deve exceder +35 C.

2. Altitude: A altitude do local de instalação não deve exceder 2.000m.

3. Condições atmosféricas

O ar está limpo e a uma temperatura máxima de +40 'C, a umidade relativa do ar não é alta Mais de 50%. Uma umidade relativa mais alta é permitida em temperaturas mais baixas, como +20 C,

A umidade relativa não deve exceder 90%. Devido à condensação moderada ocasional causada por mudanças de temperatura, deve-se prestar atenção à tomada de medidas apropriadas.

4. Categoria de instalação As categorias de instalação são II e III

Corrente e número de polos

100A: Isso indica que o RCBO está classificado em 100 amperes. A corrente nominal é o valor máximo de corrente que o disjuntor pode transportar continuamente sem causar superaquecimento ou danos.

2p, 4p: O “p” aqui representa o número de pólos, ou seja, o número de fases do circuito às quais o disjuntor pode ser conectado. 2p significa que o disjuntor pode ser conectado a duas fases do circuito (geralmente Fogo e Zero), enquanto 4p significa que ele pode ser conectado a quatro fases do circuito (geralmente Fogo e Zero trifásico).

Multifuncional

Multifuncional indica que este RCBO multifuncional 100A 2p 4p está equipado com uma variedade de funções de proteção. Além da proteção básica contra sobrecarga e curto-circuito, ele também pode fornecer proteção contra vazamento, proteção contra subtensão, proteção contra sobretensão e assim por diante. proteção de temperatura, alarme de entrada de água, corrente e tensão ajustáveis. Essas proteções permitem que o RCBO forneça proteção mais abrangente para circuitos e equipamentos.

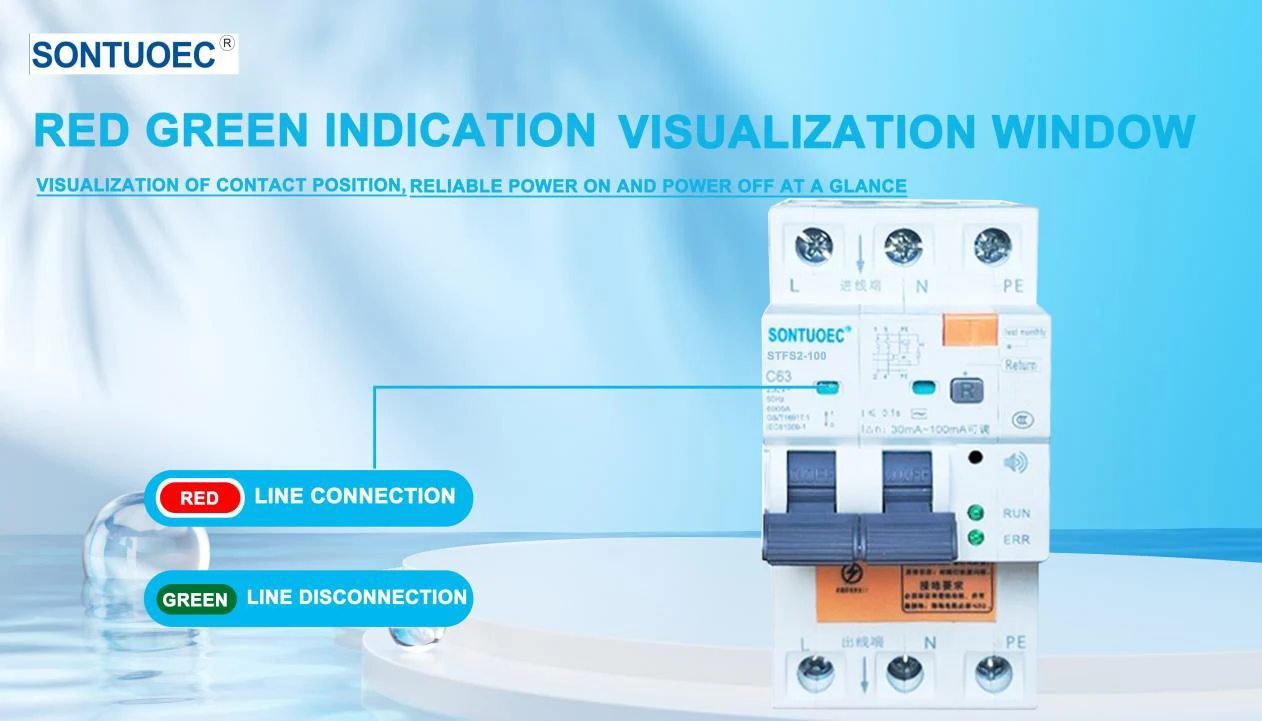

100A 2p 4p Multifunctional RCBO

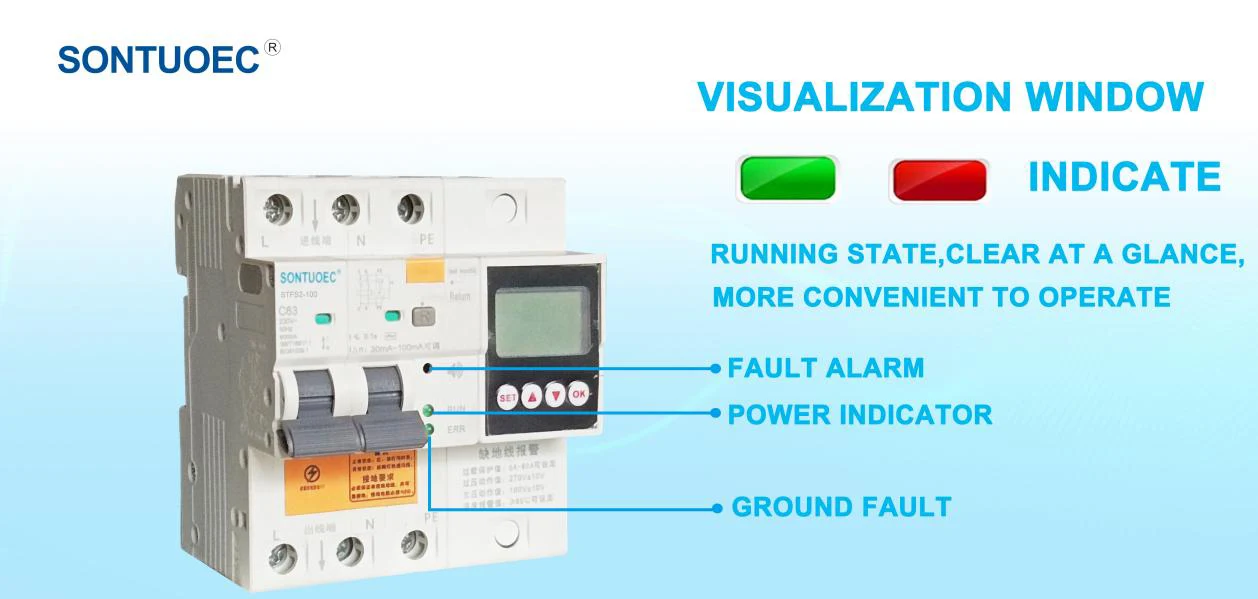

Aviso!

Estado normal de aviso: luz verde acesa;

Estado anormal: a luz está apagada

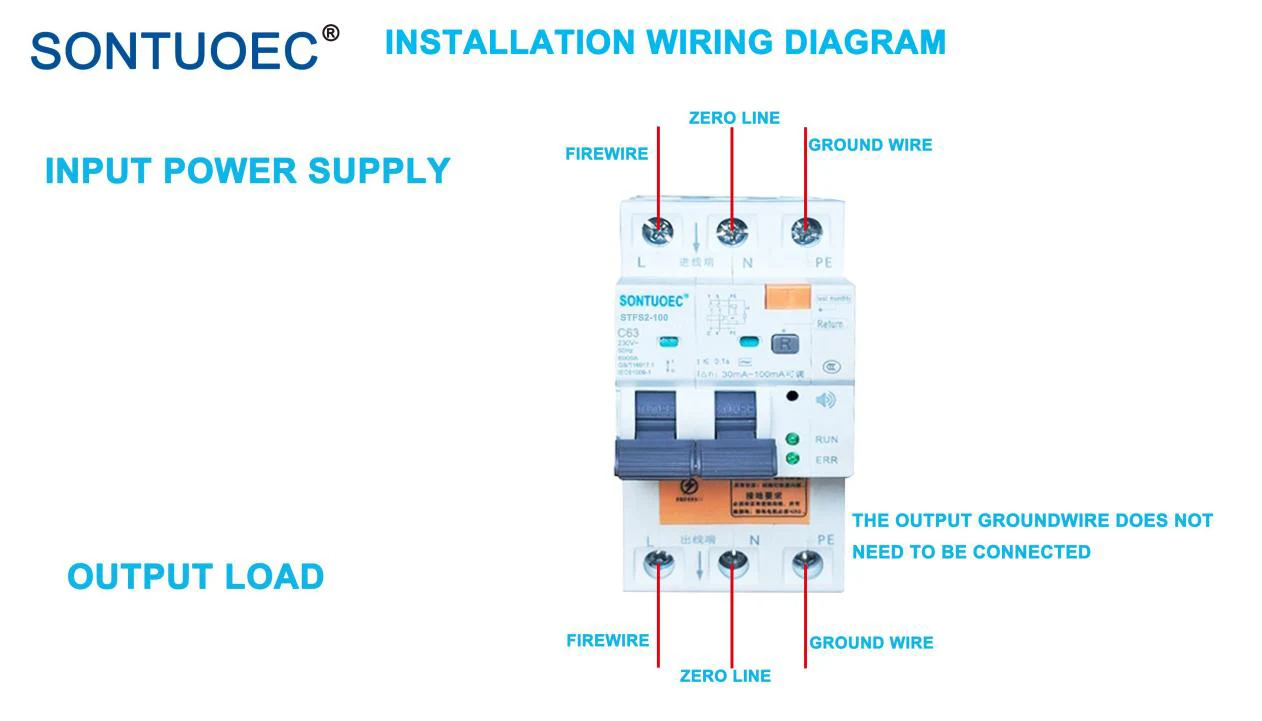

Requisitos de aterramento:

É necessário garantir que haja um fio terra de entrada e um fio terra, e a resistência de aterramento deve ser 5Q!

Cenário de aplicação

Como o RCBO possui uma variedade de funções de proteção, ele é frequentemente usado em circuitos que exigem segurança pessoal, como circuitos elétricos para iluminação, energia fraca e aparelhos elétricos em residências e locais públicos. Esses locais são frequentemente caracterizados por água e umidade, o que pode facilmente causar acidentes com vazamentos. Além disso, o RCBO também pode ser usado em sistemas elétricos industriais onde a segurança humana é um pré-requisito, como circuitos periféricos de controle de luz, sistemas de radar e instrumentos de exploração geológica.
