Tipo eletrônico RCCB

Quando a corrente residual no circuito excede um valor predefinido, o tipo eletrônico RCCB atuará rapidamente para cortar o circuito, impedindo assim acidentes de choque elétrico e incêndios elétricos. Os RCCBs eletrônicos usam componentes eletrônicos e microprocessadores e outras tecnologias para proporcionar maior sensibilidade e precisão.

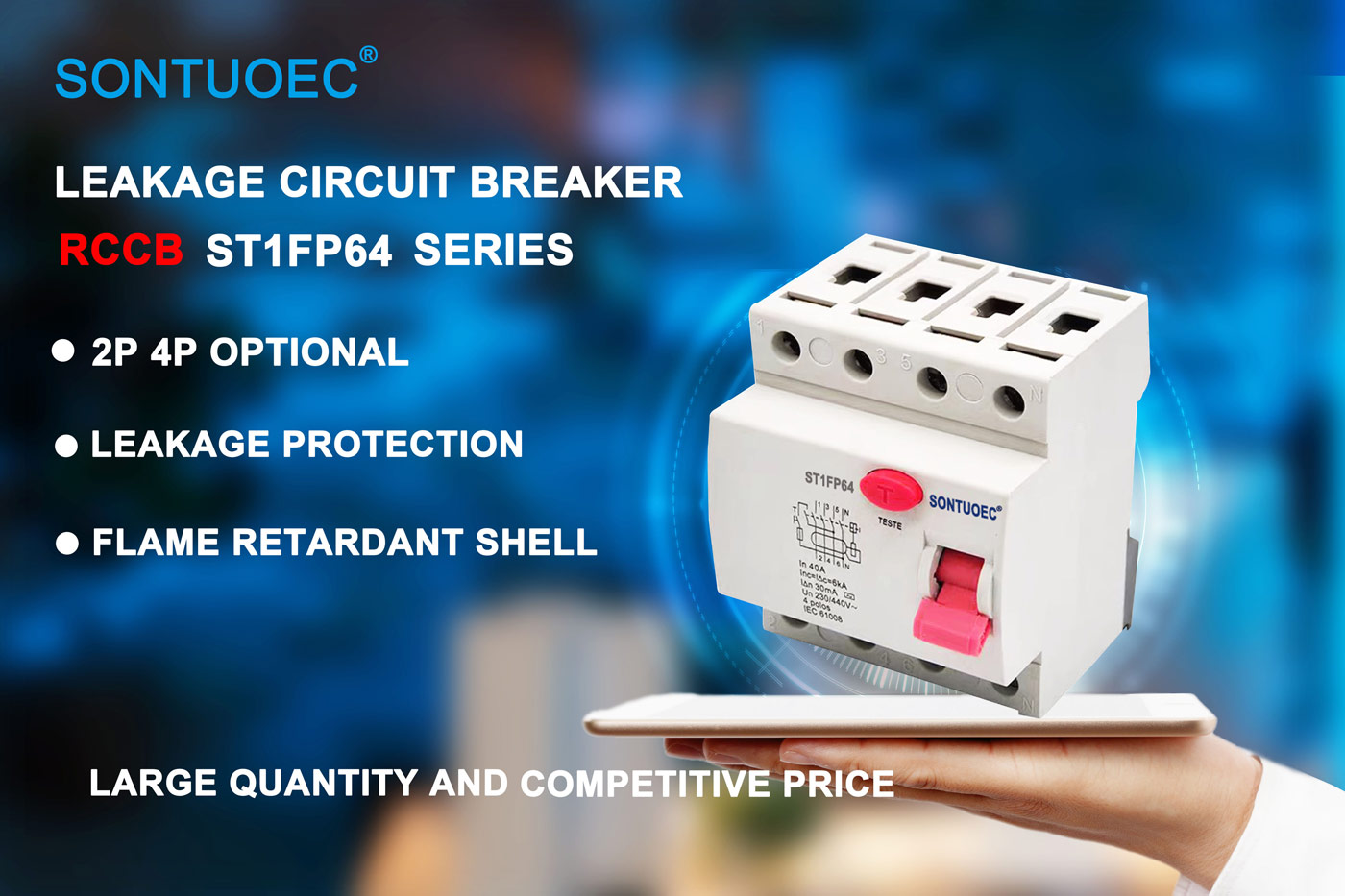

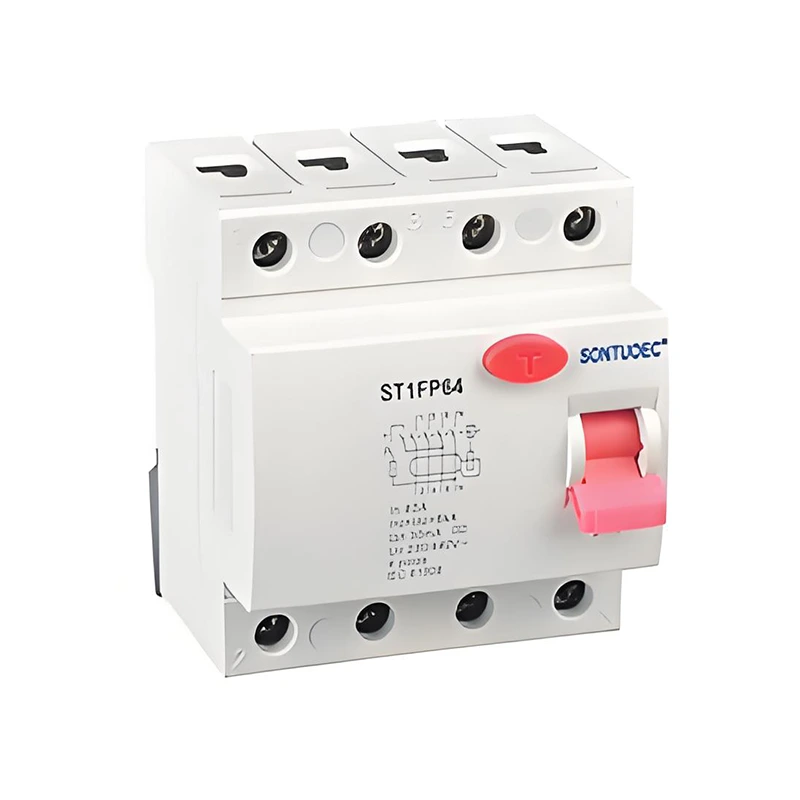

Modelo:ST1PF64

Enviar consulta

Descrição do produto

Sandard			IEC/EN61008.1

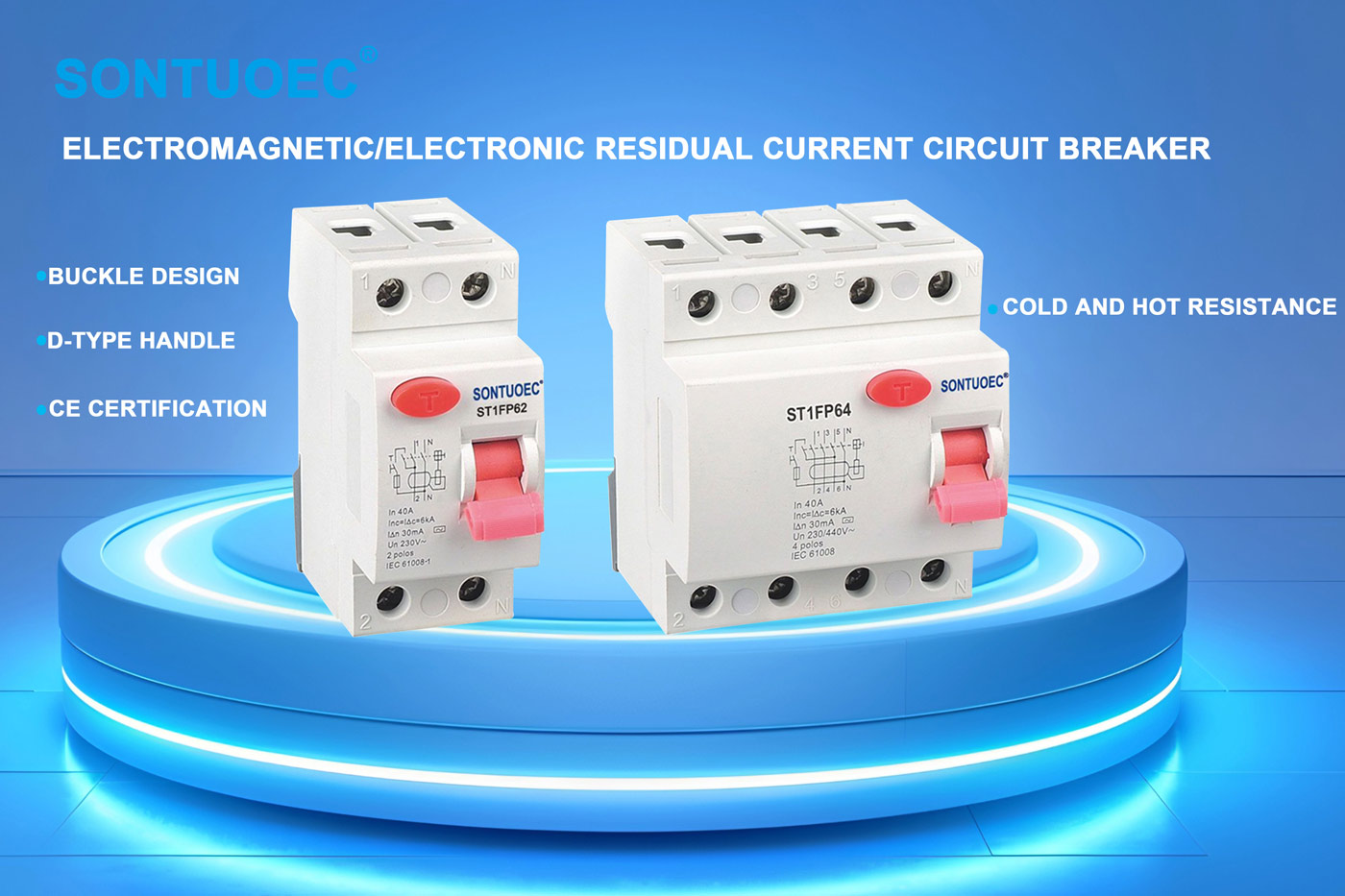

Elétrica	Tipo (forma de onda do vazamento de terra sentido)		Tipo eletro-magnético, tipo eletrônico
características	Corrente classificada em	A	E, e

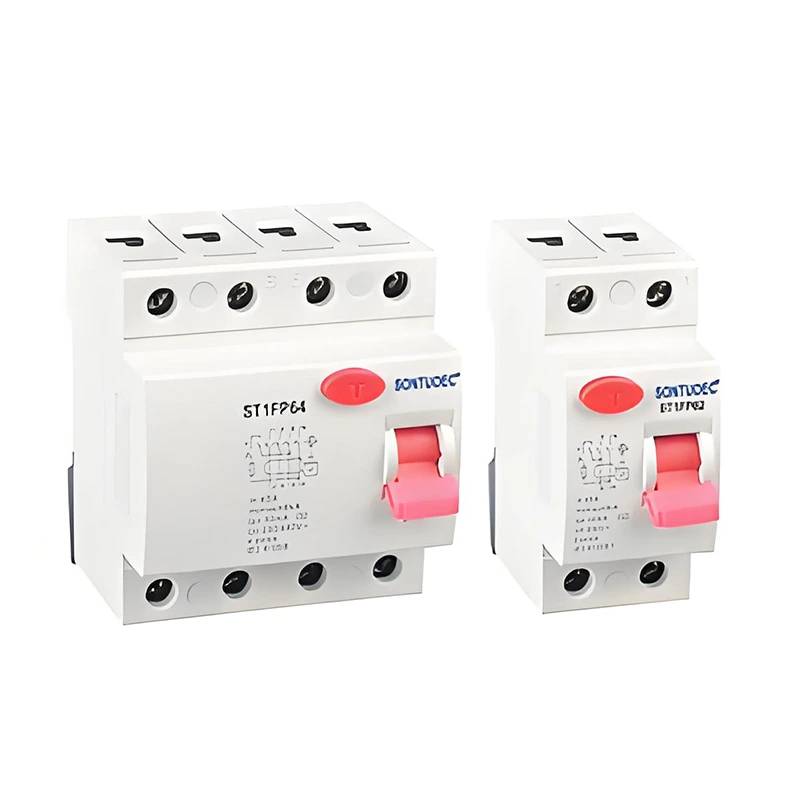

	Pólos	P	2,4
	Tensão classificada nos EUA	V	AC 240/415V; AC 230/400V

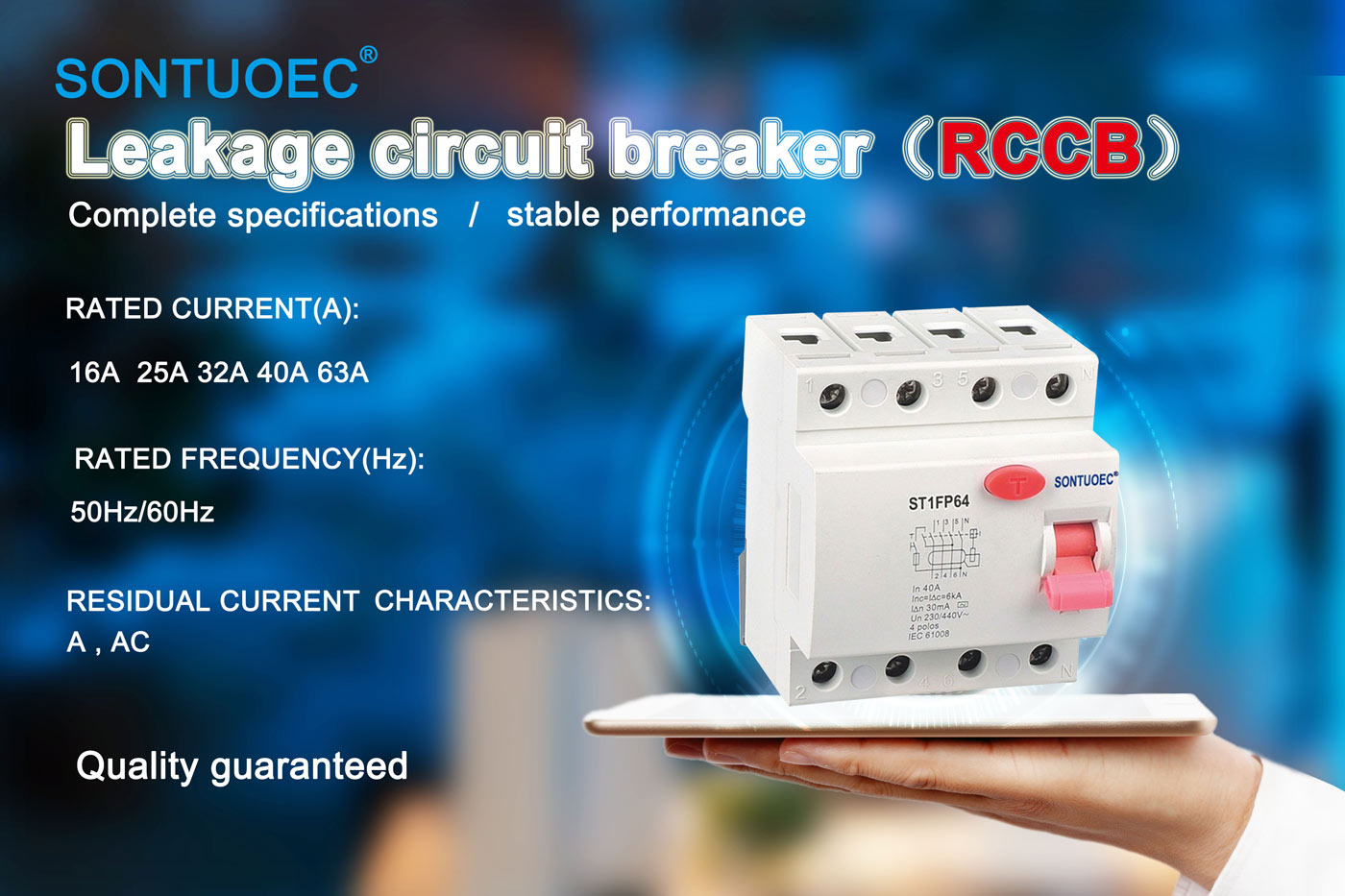

	Corrente classificada		16,25,32,40,63a
	Sensibilidade classificada I △ n	A	0,01,0,03,0,1,0,3,0,5
	UI de tensão de isolamento	V	500
	Fazer residual nominal e	A	630
	Capacidade de quebra I △ M.	A	630
	Corrente de curto-circuito I △ c	A	6000
	Fusível SCPD	A	6000


	Frequência nominal	Hz	50/60
	Diploma de poluição		2
Mecânico	Vida elétrica	t	4000
características	Vida mecânica	t	10000
	Grau de proteção		IP20
	Temperatura ambiente	ºC	-25 ~+40
	(com média diária ≤35ºC)	ºC	-25 ~+40
	Temperatura de armazenamento	ºC	-25 ~+70
Instalação	Tipo de conexão do terminal		CABO/BARRO DE CABO/UTILO DE U/PIN-TYPE
	Tamanho do terminal superior/inferior para cabo	mm2	25
	Tamanho do terminal superior/inferior para cabo	Awg	3.18
	Tamanho do terminal superior/inferior para barramento	mm2	25
	Tamanho do terminal superior/inferior para barramento	Awg	3.18
	Apertando o torque	N*m	2.5
	Apertando o torque	In-lbs	22
	Montagem		No trilho DIN EN 60715 (35 mm) por meio de dispositivo de clipe rápido
	Conexão		De cima e inferior

Princípio da operação

O princípio operacional do tipo eletrônico RCCB é baseado nos princípios de indução eletromagnética e balanceamento de corrente. Quando as correntes de fase e linha zero no circuito estão desequilibradas, ou seja, a corrente residual existe, o transformador de corrente dentro do RCCB detectará esse desequilíbrio e gerará um sinal correspondente. Esse sinal, depois de ser processado pelo circuito eletrônico, acionará a ação do mecanismo de liberação, para que o disjuntor interrompa rapidamente o circuito.

Principais características

Alta sensibilidade: os RCCBs eletrônicos são capazes de detectar correntes residuais muito pequenas, geralmente menos que 30mA ou até mais baixas.

Ação rápida: Uma vez detectado a corrente residual para exceder o valor predefinido, o RCCB atuará imediatamente para cortar o circuito e evitar acidentes.

Seguro e confiável: o RCCB adota componentes eletrônicos avançados e tecnologia de microprocessadores para proporcionar maior confiabilidade e estabilidade.

Fácil de instalar e manter: os RCCBs eletrônicos geralmente têm uma estrutura compacta e uma fiação simples, facilitando a instalação e a manutenção.

Cenários de aplicação

Os RCCBs eletrônicos são amplamente utilizados em uma variedade de situações em que a proteção elétrica é necessária, incluindo, entre outros,:

Edifícios residenciais e comerciais: usados para proteger equipamentos elétricos e segurança pessoal, impedindo acidentes de choque elétrico e incêndios elétricos.

Linhas de produção industrial: Usado para proteger equipamentos elétricos, como motores e transformadores da operação normal, impedindo os danos e o tempo de inatividade do equipamento devido a vazamentos e sobrecarga.

Instalações públicas: como hospitais, escolas, bibliotecas e outros lugares, usados para garantir a operação segura de equipamentos elétricos e o uso seguro de eletricidade pelo pessoal.
