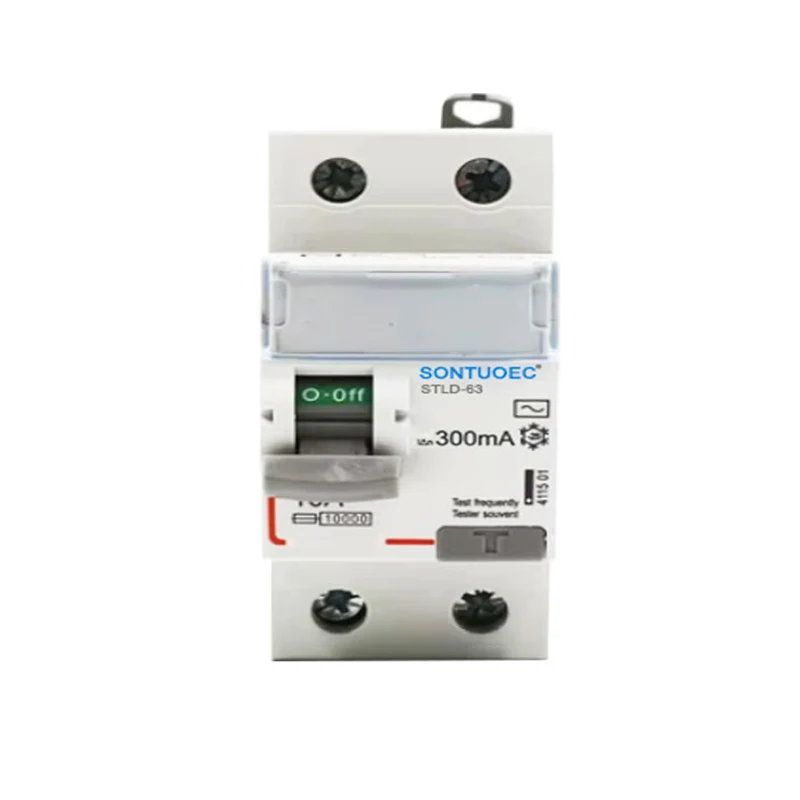

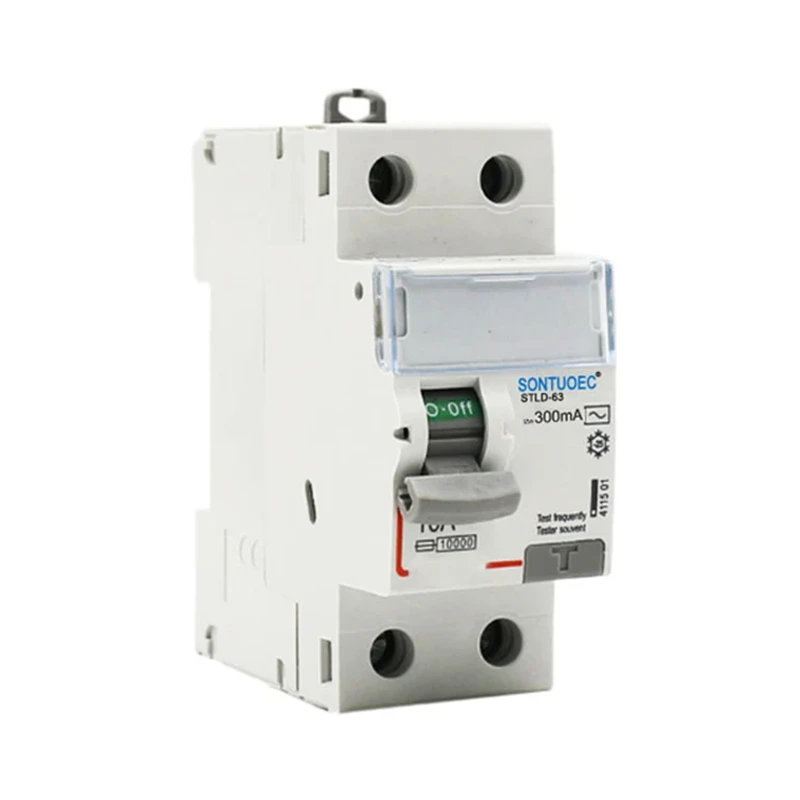

2p 63a/30mA RCD CA tipo

O princípio operacional do tipo CA RCD 2P 63A/30MA é baseado no transformador de corrente residual. Quando uma corrente desequilibrada (isto é, vazamento) ocorre em um sistema elétrico, o transformador de corrente residual detecta essa corrente desequilibrada e gera um fluxo magnético proporcional à corrente de vazamento. Esse fluxo magnético desencadeia o mecanismo de liberação interna do RCD, fazendo com que o RCD interrompa rapidamente a fonte de alimentação.

Enviar consulta

Descrição do produto

Modelo:	Tipo eletro-magnético; Tipo eletrônico
PADRÃO	IEC 61008-1
Características atuais residuais:	E, e
Pólo no.:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63a;
Tensão nominal:	230/400V AC
Frequência nominal:	50/60Hz
Corrente de operação residual nominal IΔN:	10mA, 30MA, 100mA, 300mA, 500mA
Corrente residual não operacional residual nAm: I ΔNo:	≤0.5iΔn
Current de curto-circuito condicional classificado Inc:	6000A
Curto-circuito residual condicional nominal IΔC atual:	6000A
Duração do tropeço:	Tripping instantâneo it.1seg
Faixa atual de disparo residual:	0,5iΔn ~ iΔn
Resistência eletromecânica:	4000 ciclos
Torque de fixação:	2.0nm
Terminal de conexão:	Terminal do terminal do parafuso Terminal com grampo

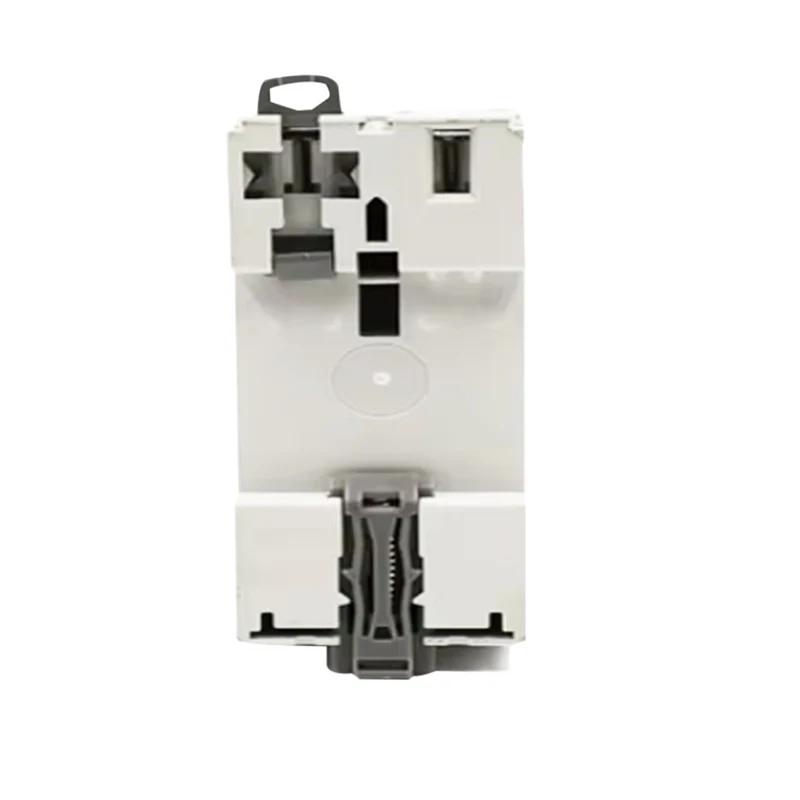

Instalação:	Montagem trilho DIN de 35 mm

Conceito básico

 2p: Indica que este RCD (dispositivo de corrente residual) é um interruptor bipolar, ou seja, pode controlar o aumento de duas linhas ao mesmo tempo. Esse projeto geralmente é usado, onde as linhas de fase e zero precisam ser cortadas ao mesmo tempo para garantir que o circuito possa ser completamente cortado no caso de um vazamento ou falha, impedindo acidentes de segurança, como eletrocução ou incêndios elétricos.

 63a: indica que o RCD é classificado em 63 amperes. A corrente nominal é o valor de corrente máxima que o RCD pode transportar continuamente sem causar superaquecimento ou dano. Em aplicações práticas, a corrente nominal apropriada deve ser selecionada de acordo com a carga do sistema elétrico.

 30MA: indica que a corrente de ação de vazamento deste RCD é de 30 mA. A corrente de ação de vazamento é o valor atual mínimo no qual o RCD detecta a corrente de vazamento e desencadeia uma ação. Quando a corrente de vazamento no sistema elétrico exceder esse valor, o RCD interrompe rapidamente a fonte de alimentação para proteger a segurança pessoal e evitar acidentes como incêndios elétricos.

 RCD: O dispositivo de corrente residual é um dispositivo de segurança elétrica usado para detectar a corrente residual (ou seja, corrente de vazamento) em um sistema elétrico e cortar a fonte de alimentação. É amplamente utilizado em vários sistemas elétricos de baixa tensão para fornecer proteção abrangente para equipamentos elétricos e pessoal.

 Tipo CA: indica que este RCD é adequado para sistemas de corrente alternada (AC). A corrente alternada (AC) é uma maneira comum de transmitir eletricidade e é caracterizada por alterações periódicas na direção da tensão e da corrente em comparação com a corrente direta (DC). Portanto, ao selecionar um RCD, o modelo apropriado deve ser escolhido com base no tipo de sistema elétrico (CA ou CC).

1. Proteção de proteção contra a corrente de falha/vazamento da terra e função do isolamento

2. Alta Corrente de Curto-Circuito Capacidade

3. Aplicável para a conexão de barramento do tipo terminal e pino/garfo

4. Equipado com terminais de conexão protegidos pelo dedo

5. Automaticamente desconecte o circuito quando a corrente de falha/vazamento da Terra ocorre e excede a sensibilidade nominal

6. Independente da fonte de alimentação e tensão de linha e livre de interferência externa, flutuação de tensão. ---------- Exibição de conexão de tamanho grande (cabo de conexão de 35 mm)

2P 63A/30mA RCD AC Type
