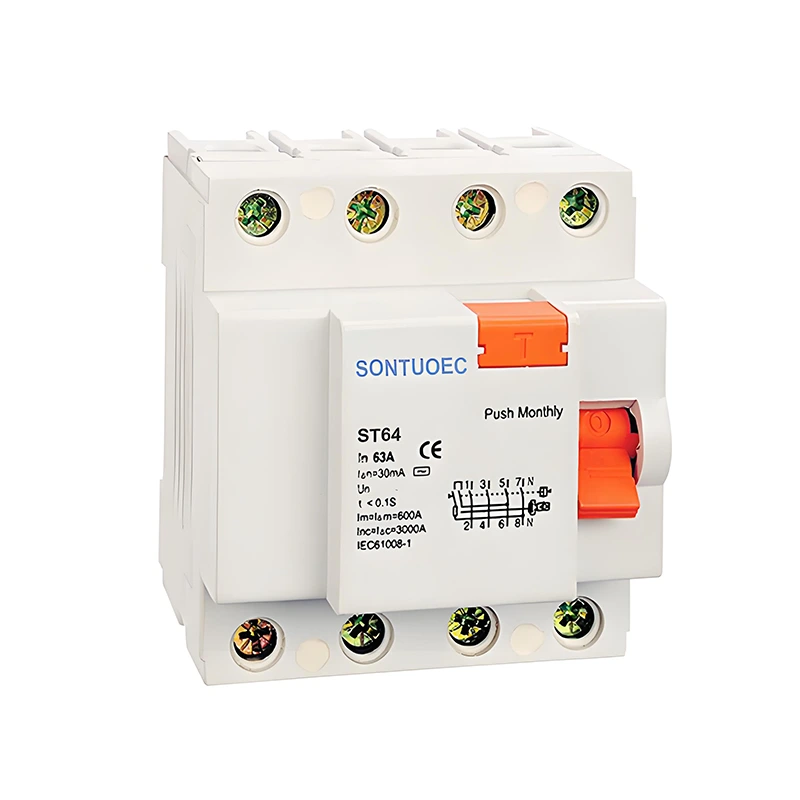

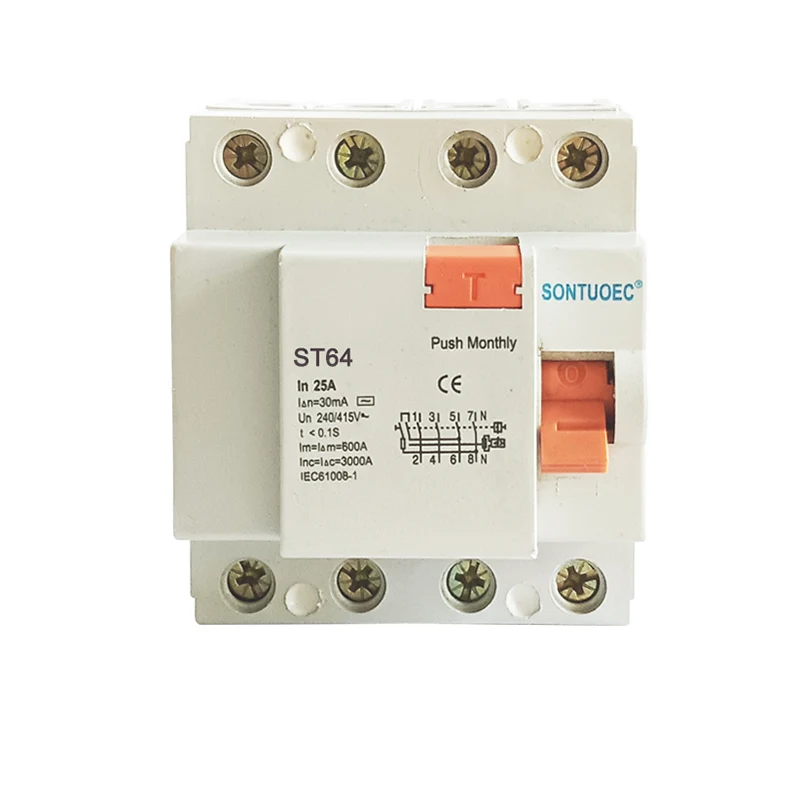

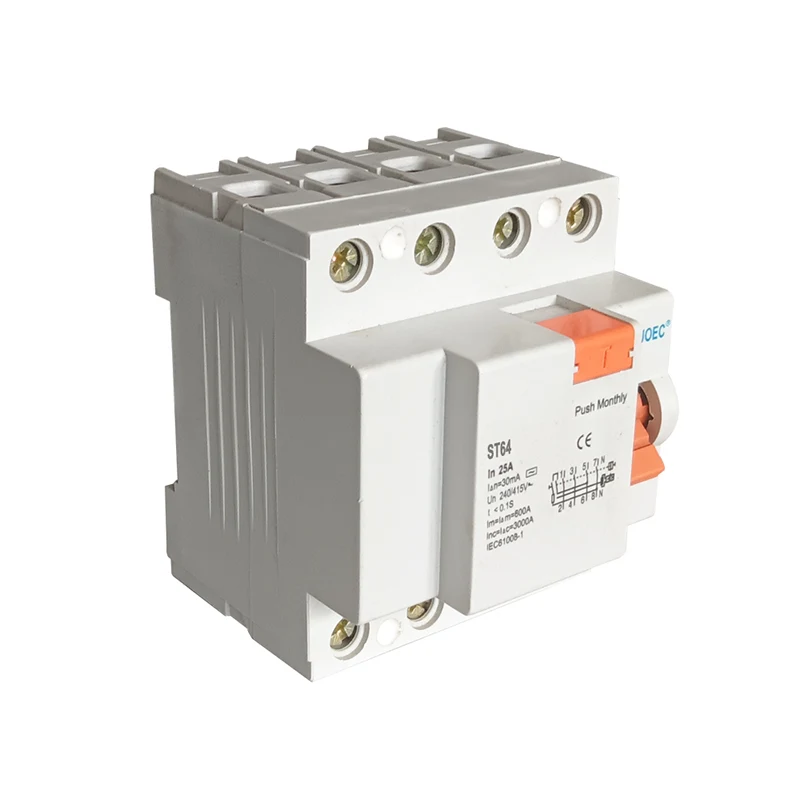

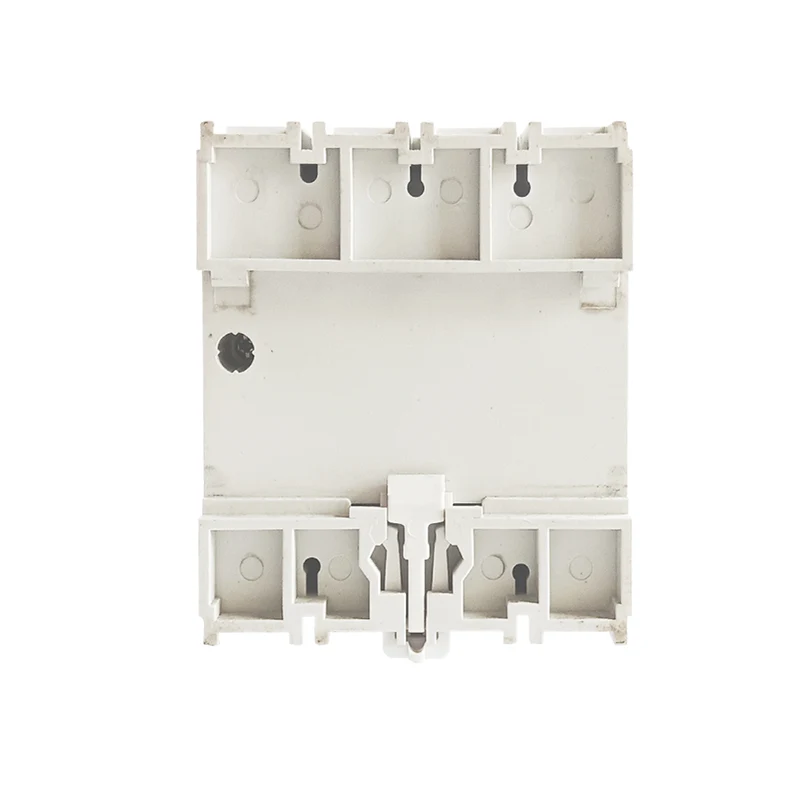

4p 63a /30mA Breaker de corrente residual

4P 63A /30MA O disjuntor de corrente residual é um disjuntor de corrente residual com quatro pólos (P), que possui uma corrente nominal de 63a e uma corrente de ação residual (ou seja, corrente de vazamento) de 30mA.

Modelo:ST60

Enviar consulta

Descrição do produto

PADRÃO:	IEC 61008-1
Modelo:	ST60
Características atuais residuais:	E, e
Pólo no.:	2p, 4p
Corrente nominal:	16a, 25a, 32a, 40a, 63a;
Tensão nominal:	230/400V AC
Frequência nominal:	50/60Hz
Corrente de operação residual nominal IΔN:	10mA, 30MA, 100mA, 300mA, 500mA
Corrente residual não operacional residual nAm: I ΔNo:	≤0.5iΔn
Current de curto-circuito condicional classificado Inc:	6000A
Curto-circuito residual condicional nominal IΔC atual:	6000A
Duração do tropeço:	Tripping instantâneo it.1seg
Faixa atual de disparo residual:	0,5iΔn ~ iΔn
Resistência eletromecânica:	4000 ciclos
Torque de fixação:	2.0nm
Terminal de conexão:	Terminal do terminal do parafuso Terminal com grampo
Instalação:	Montagem trilho DIN de 35 mm

Princípio da operação

O princípio de trabalho do disjuntor de corrente residual 4P 63A /30MA é baseado no princípio da indução eletromagnética. Quando a corrente residual no circuito exceder o valor definido, um fluxo magnético proporcional à corrente residual será gerado, e esse fluxo direcionará o mecanismo de liberação a agir, fazendo com que o disjuntor corte o circuito rapidamente. Ao mesmo tempo, o RCCB também possui a função de proteção de sobrecarga e curto-circuito, quando a corrente no circuito excede o valor nominal, também desencadeia a ação do mecanismo de remoção.

Principais características

Projeto de quatro polos: 4p significa que o disjuntor possui quatro terminais, geralmente usados em circuitos trifásicos de quatro fios ou de três fios, capazes de cortar todas as correntes de fase e zero (ou neutro) ao mesmo tempo.

Corrente com classificação alta: a corrente nominal 63A torna o disjuntor capaz de transportar cargas maiores, adequado para a proteção de equipamentos elétricos de alta potência.

Detecção de vazamento sensível: A configuração de corrente de ação residual de 30MA é muito baixa, o que pode detectar rapidamente pequenos vazamentos no circuito e cortar o circuito a tempo para garantir a segurança do pessoal e do equipamento.

Seguro e confiável: o RCCB adota o mecanismo de liberação avançado e os materiais de contato com excelentes propriedades elétricas e mecânicas, o que pode garantir o corte oportunamente do circuito em caso de falhas como sobrecarga, curto -circuito e vazamento para evitar acidentes.

Cenário de aplicação

4p 25a/30mA RCCB é amplamente utilizado em uma variedade de situações que requerem proteção elétrica, como:

Edifícios residenciais e comerciais: usados para proteger equipamentos elétricos e segurança pessoal, impedindo acidentes de choque elétrico e incêndios elétricos.

Linhas de produção industrial: Usado para proteger equipamentos elétricos, como motores, transformadores e outros equipamentos elétricos da operação normal, impedindo os danos e desligamento do equipamento devido a vazamento, sobrecarga e outros motivos.

Instalações públicas: como hospitais, escolas, bibliotecas e outros lugares, usados para garantir a operação segura de equipamentos elétricos e o uso seguro de eletricidade pelo pessoal.

4P 63A /30mA Residual Current Circuit Breaker
