2p rcbo um tipo

2P RCBO A Tipo é um disjuntor de corrente residual com proteção de sobrecorrente (disjuntor de corrente residual com proteção contra sobrecarga), ele pode controlar o aumento da linha de incêndio 2P (L1) e da linha zero (n); e 4p (L1, L2, L3) e a linha zero (n) no mesmo tempo. Um tipo "geralmente se refere a um tipo ou especificação específica do disjuntor, que pode envolver as características operacionais, corrente nominal, tensão nominal e outros parâmetros do disjuntor.

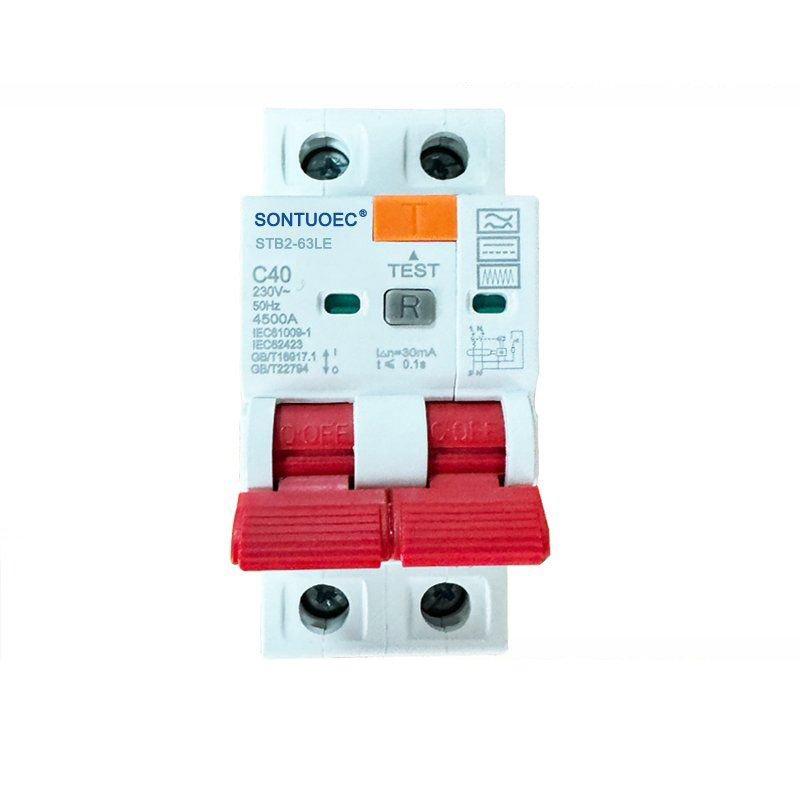

Modelo:STB2-63LE

Enviar consulta

Descrição do produto

	Padrão	Unidade	IEC/EN 61009-1
Elétrica características	Modo		Tipo eletrônico
	Tipo (forma de onda da terra Sentido de vazamento)		E, e
	Liberação termo-magnética característica		B, c, d
	Ln de corrente nominal	A	6,10,16,20,25,32,40; 63,80a
	Pólos	P	1p+n, 3p+n
	Tensão classificada ue	V	AC 230, 400
	Sensibilidade classificada I △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Classificado residual e quebra capacidade l △ m	A	500
	Capacidade de curto-circuito classificada ICN	A	6000
	Quebrar o tempo em I △ n	S	≤0.1
	Frequência nominal	Hz	50/60
	Impulse com classificação ACHADO tensão (1.2/50) UIMP	V	4000
	Tensão de teste dielétrico em Ind.Freq por 1min	kv	2
	UI de tensão de isolamento	V	250
	Diploma de poluição		2
Mecânico características	Vida elétrica		4000
	Vida mecânica		10000
	Indicador de corrente de falha		SIM
	Grau de proteção		IP20
	Temperatura ambiente (com média diária ≤35ºC)	ºC	-5 ~+40 (aplicação especial, consulte correção de compensação de temperatura)
	Temperatura de armazenamento	ºC	-25 ~+70
Instalação	Tipo de conexão do terminal		Cabo/Pin-Type Busbar/U-Type barramento
	Tamanho do terminal superior/inferior para cabo	mm2	25
	Tamanho do terminal superior/inferior para cabo	Awg	18-5
	Tamanho do terminal superior/inferior para barramento	mm2	25
	Tamanho do terminal superior/inferior para barramento	Awg	18-3
	Montagem		No trilho DIN EN 60715 (35mm) por meio de dispositivo de clipe rápido
	Conexão		De cima

Principais recursos e parâmetros

Características de ação: 2P RCBO Um tipo possui uma função de proteção de corrente residual, quando a corrente residual (ou seja, corrente de vazamento) no circuito atinge um valor predefinido, o disjuntor atuará rapidamente para cortar o circuito para evitar acidentes de choque elétrico e incêndios elétricos.

Corrente nominal: Dependendo do modelo e das especificações específicas, a faixa de corrente nominal de 2p RCBO A Type pode variar, mas geralmente inclui uma ampla gama de especificações como 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a e assim por diante.

Tensão nominal: o tipo 2P RCBO A é normalmente classificado em 240V CA para ambientes elétricos domésticos e comerciais.

Frequência nominal: A frequência nominal deste disjuntor é geralmente de 50/60Hz, que corresponde à frequência da fonte de alimentação na maioria dos países e regiões.

Capacidade de curto -circuito nominal: o tipo 2P RCBO A possui uma capacidade de curto -circuito com alta classificação, como 6ka ou 10ka, capaz de suportar grandes choques de corrente sem danos no caso de uma falha de curto -circuito.

Ação de vazamento Corrente: A corrente de ação de vazamento desse disjuntor é geralmente 30mA ou menos, o que atende aos requisitos da Comissão Eletrotécnica Internacional (IEC) e dos padrões nacionais relevantes e pode efetivamente proteger a segurança pessoal.

O RCBO é usado principalmente em CA 50Hz (60Hz), tensão classificada 230/400V, Corrente classificada 6A a 40A Sistema de distribuição de terminal de baixa tensão. O RCBO é igual à função MCB+RCD; É usado para proteção de choque elétrico e proteção de contato indireta humano, proteção de equipamentos elétricos quando o corpo humano tocando a corrente eletricidade ou a corrente de vazamento de rede elétrica excede o valor estipulado e a proteção sobre carga e curto -circuito; Também pode ser um operador de não frequência no circuito, usado muito no distrito residencial e comercial. Ele está em conformidade com o padrão do IEC61009-1.

Aplicação e instalação

Aplicação: 2P RCBO Um tipo é adequado para a proteção de circuitos de distribuição de energia que requerem controle simultâneo de fios de fogo e zero, como iluminação, soquetes, ar-condicionado e outros circuitos em locais domésticos, comerciais, industriais e outros.

Instalação: O disjuntor geralmente adota a montagem simétrica do raio DIN ou a montagem do painel, que é conveniente para instalação rápida e remoção na caixa de distribuição ou no gabinete de distribuição.

Fiação: 4p RCBO Um tipo é flexível na fiação e pode ser conectado a três fios de três fios, três fios de quatro fios ou circuitos monofásicos. Ao fiar, verifique se o incêndio, os fios zero e terra estão adequadamente conectados para evitar o risco de choque elétrico e incêndio elétrico.

2P RCBO A Type
