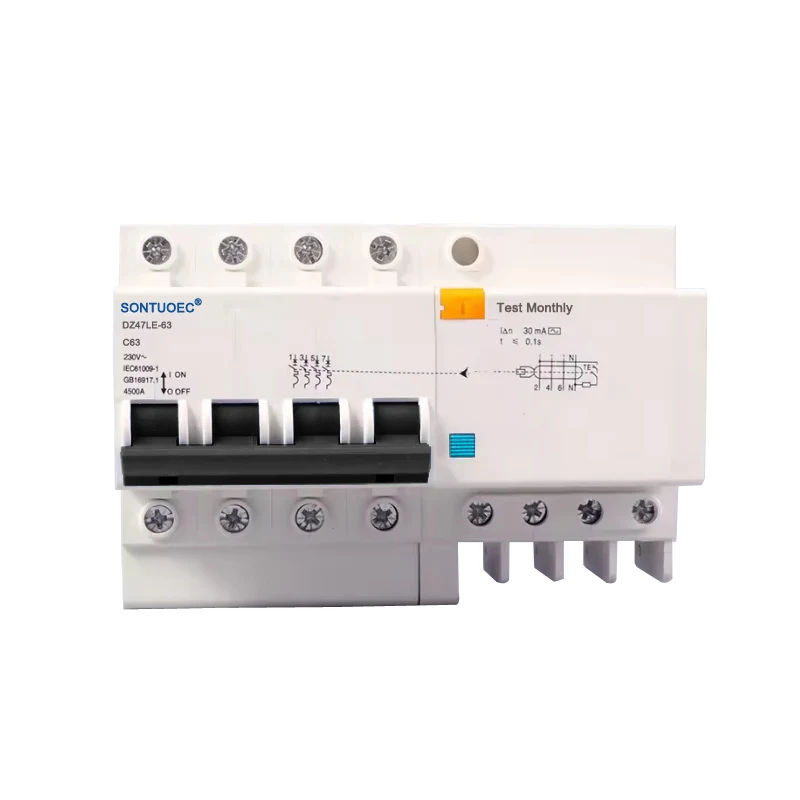

Tipo AC 4P RCBO

O tipo 4P RCBO AC é um disjuntor de 4 pólos que combina funções de proteção contra corrente residual e proteção contra sobrecorrente, especialmente projetado para circuitos de corrente alternada (CA). Ele pode cortar automaticamente a fonte de alimentação quando a corrente residual (ou seja, corrente de fuga) é detectada no circuito para evitar incêndios elétricos e acidentes pessoais por choque elétrico. Ao mesmo tempo, também possui uma função de proteção contra sobrecorrente que pode cortar automaticamente a fonte de alimentação em caso de sobrecarga ou curto-circuito no circuito para proteger a segurança do circuito e do equipamento.

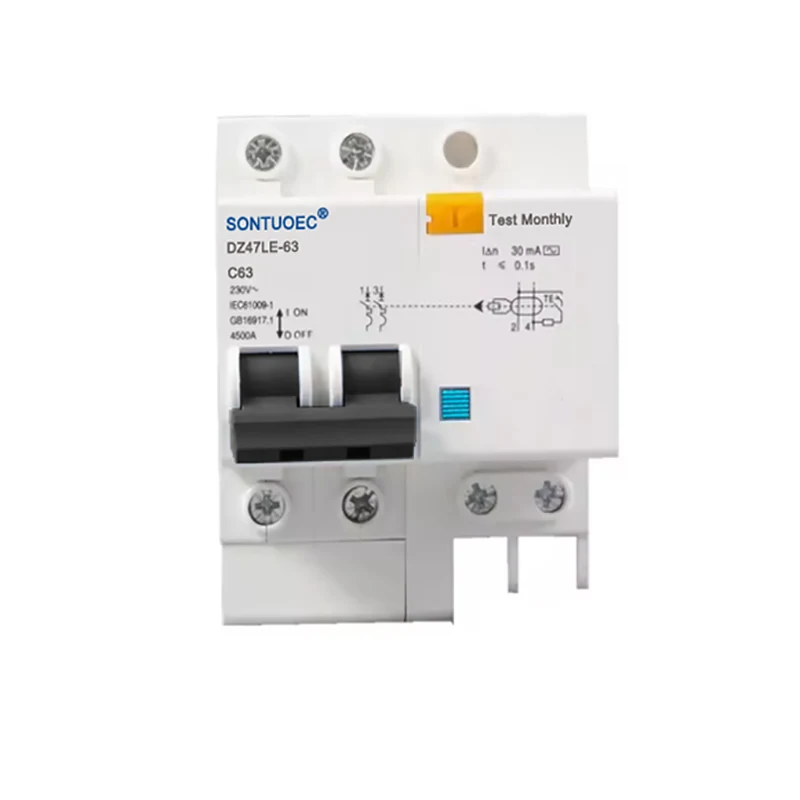

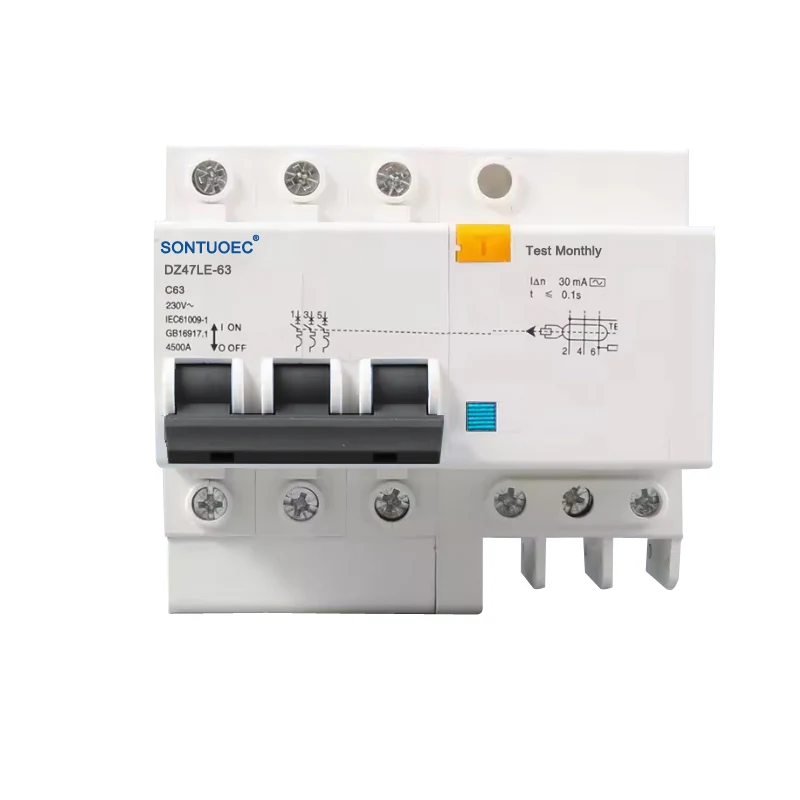

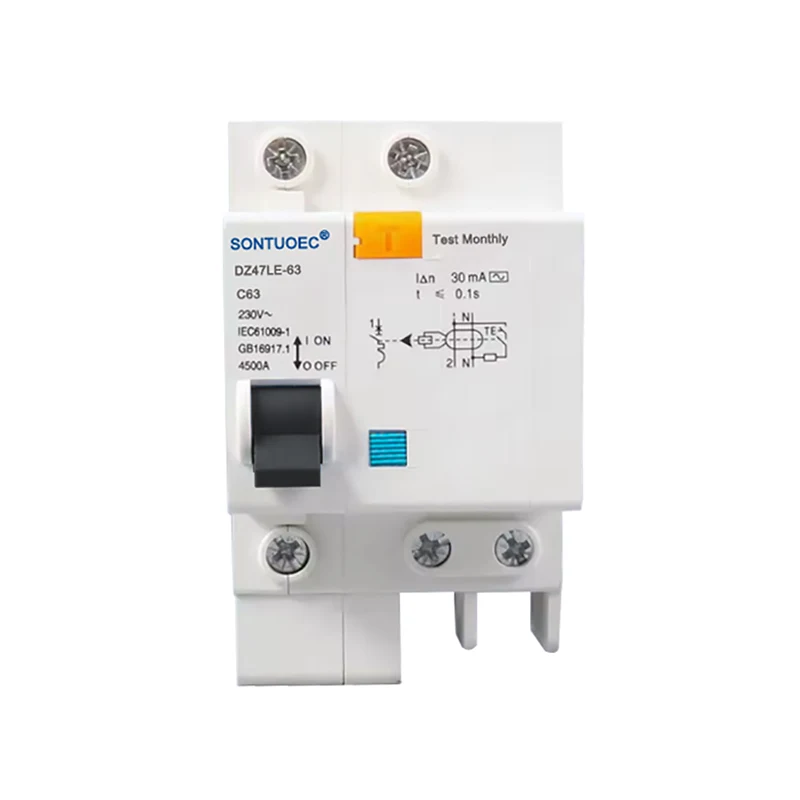

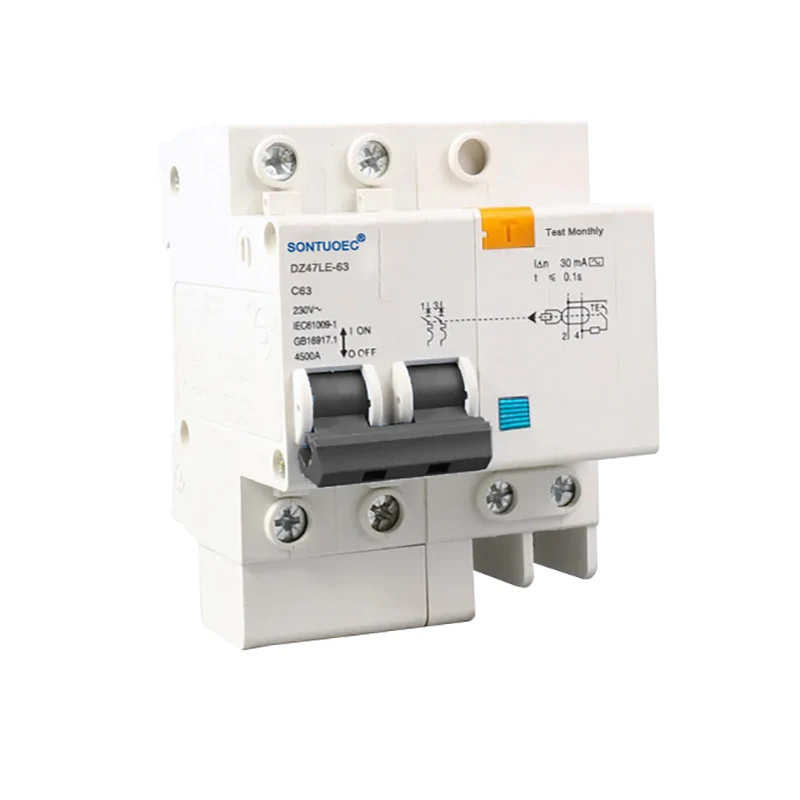

Modelo:DZ47LE-63

Enviar consulta

Descrição do produto

nome	Disjuntor residual com proteção contra sobrecorrente
características	proteção contra sobrecarga/curto-circuito/vazamento
Pólo Não	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Quebrando Capacidade	3kA,4,5KA,6KA
Classificação Atual(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Corrente operacional residual nominal:	10mA,30mA,100mA,300mA,500mA
Tensão nominal (V)	240/415v
instalação	tipo de trilho din
padrão	IEC61009-1, GB16917-1
certificação	CE

Princípio de operação

O princípio de funcionamento do Tipo 4P RCBO AC é baseado na soma vetorial das correntes e em princípios eletromagnéticos. Quando as correntes no circuito nos fios fogo (L) e zero (N) não são iguais em magnitude, a soma vetorial das correntes no lado primário do circuito do transformador não é zero, o que gera uma tensão induzida na bobina lateral secundária. Esta tensão induzida é adicionada ao relé eletromagnético, gerando uma corrente de excitação que cria uma força de desmagnetização reversa. Quando a corrente de falha atinge o valor da corrente operacional do RCBO, esta força de desmagnetização reversa fará com que a armadura dentro do relé eletromagnético se desengate do garfo, empurrando o mecanismo operacional para agir e cortar o circuito de corrente de falha.

O disjuntor eletrônico de proteção contra vazamento à terra da série DZ47LE-63 é adequado para circuito residencial monofásico de CA 50 Hz / 60 Hz, tensão nominal de 230 V e corrente nominal de 6A ~ 63A; 400V para circuito trifásico de CA 50Hz/60Hz. Ele pode proteger a sobrecarga do circuito e o curto-circuito. Este produto tem vantagens de pequeno volume, alta capacidade de interrupção, fio energizado e linha zero são cortados ao mesmo tempo, protegendo também a pessoa de choque de vazamento elétrico no caso do fio de incêndio e da linha zero conectada reversamente.

Está em conformidade com o padrão IEC61009-1, GB16917.1.

Recurso:

1).Fornece proteção contra choque elétrico, falha de aterramento, corrente de fuga;

2).Fornece proteção contra sobrecarga, curto-circuito e sobretensão;

3). Pequeno volume, alta capacidade de quebra; o fio energizado e a linha zero são cortados ao mesmo tempo;

4). Tamanho e peso pequenos, fácil instalação e fiação, desempenho alto e durável

5). Fornece proteção contra disparos de operação incorreta causados por tensão e corrente instantâneas.

Recursos e benefícios

Proteção multifuncional: O tipo 4P RCBO AC combina proteção contra corrente residual e proteção contra sobrecorrente para fornecer proteção abrangente para circuitos e equipamentos.

Alta sensibilidade: A proteção altamente sensível contra aplicação repentina ou aumento lento da corrente CA sinusoidal residual garante o desacoplamento.

Ampla gama de aplicações: Adequado para circuitos CA em sistemas de distribuição de energia domésticos, industriais e comerciais, especialmente para fiação um-fogo-um-zero.

Fácil de instalar e manter: projeto estrutural razoável, fácil de instalar e, ao mesmo tempo, fácil de realizar manutenção e revisão.

Cenários de aplicação

O tipo 4P RCBO AC é amplamente utilizado para proteção de circuitos CA em residências, escritórios, instalações comerciais e instalações industriais. É particularmente adequado para aplicações que requerem proteção de fios Fogo e Zero, como circuitos de iluminação, circuitos de tomadas e proteção de equipamentos como motores.
