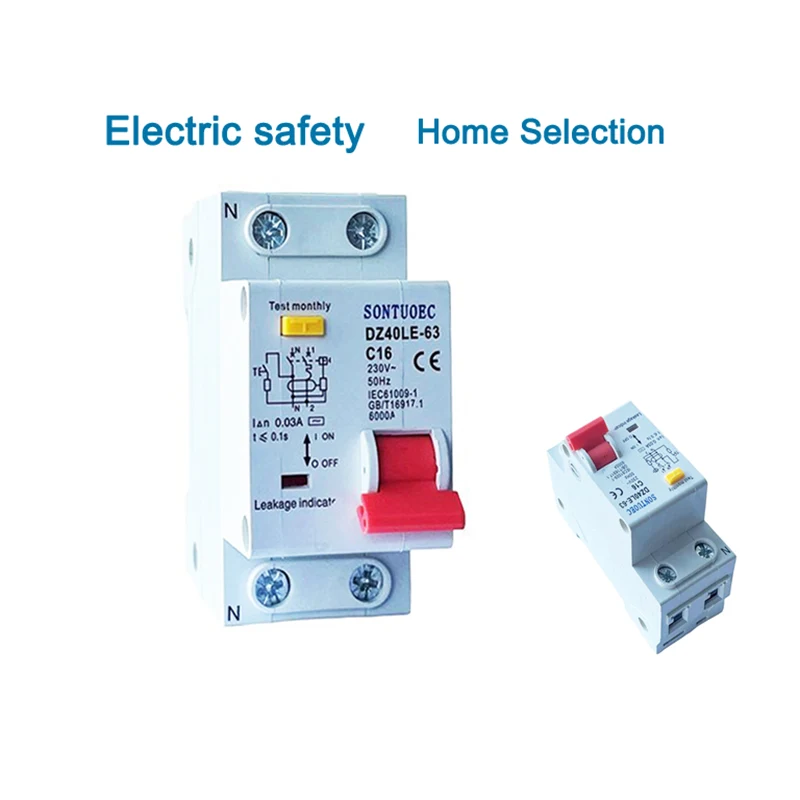

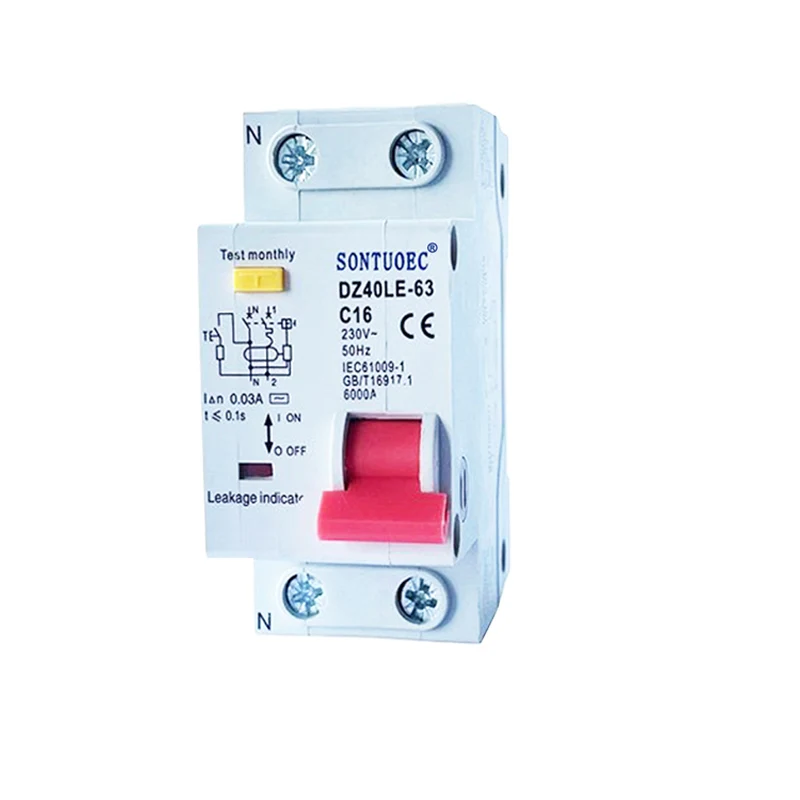

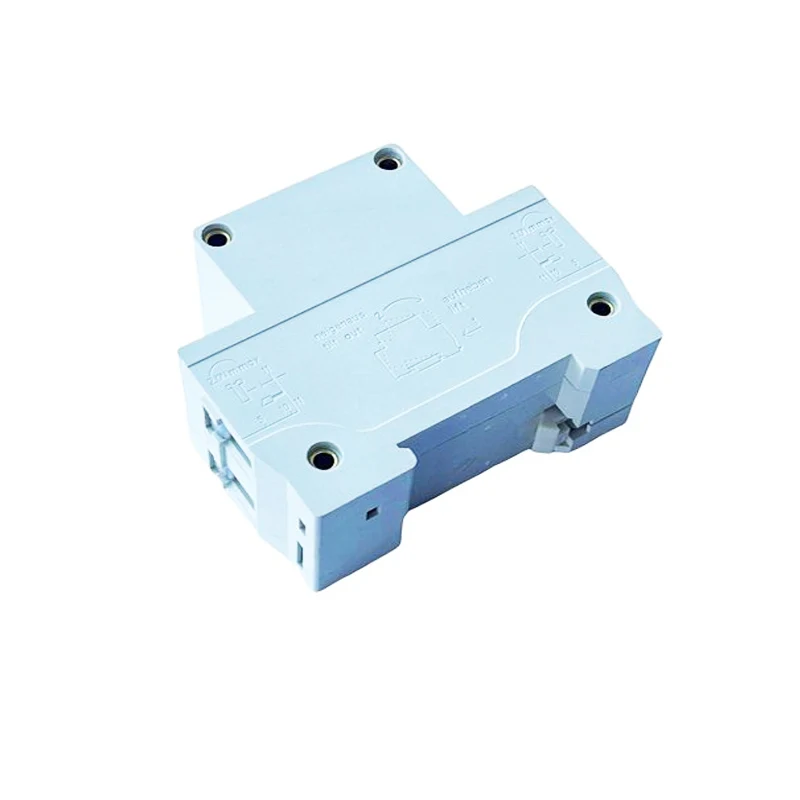

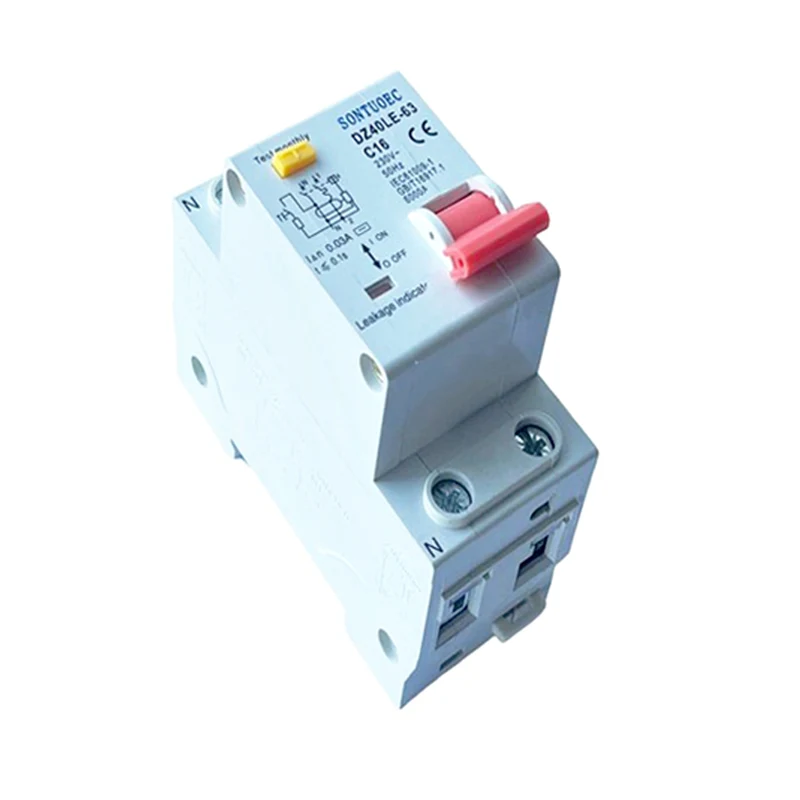

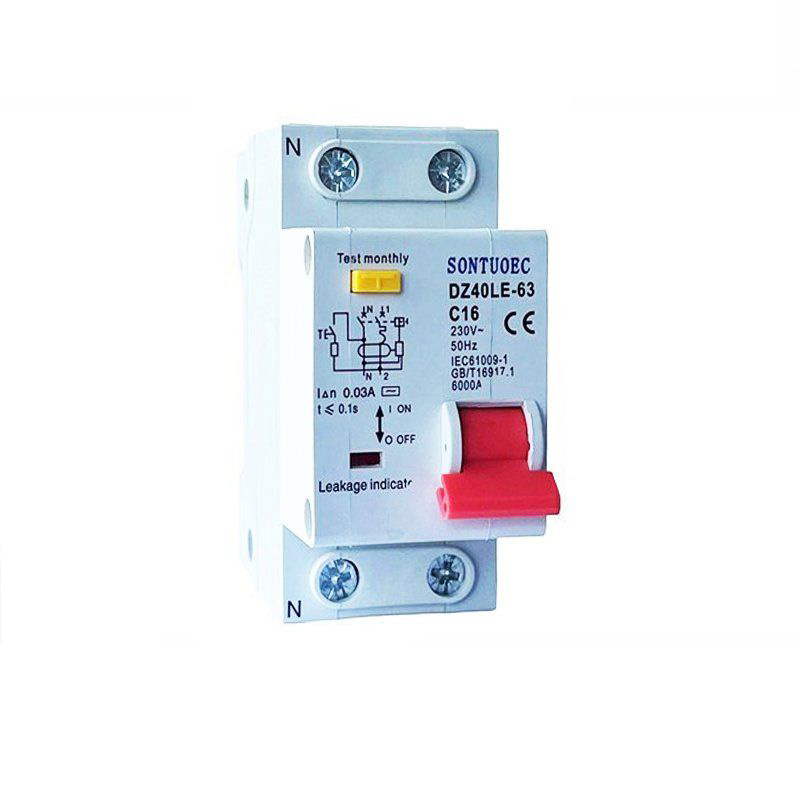

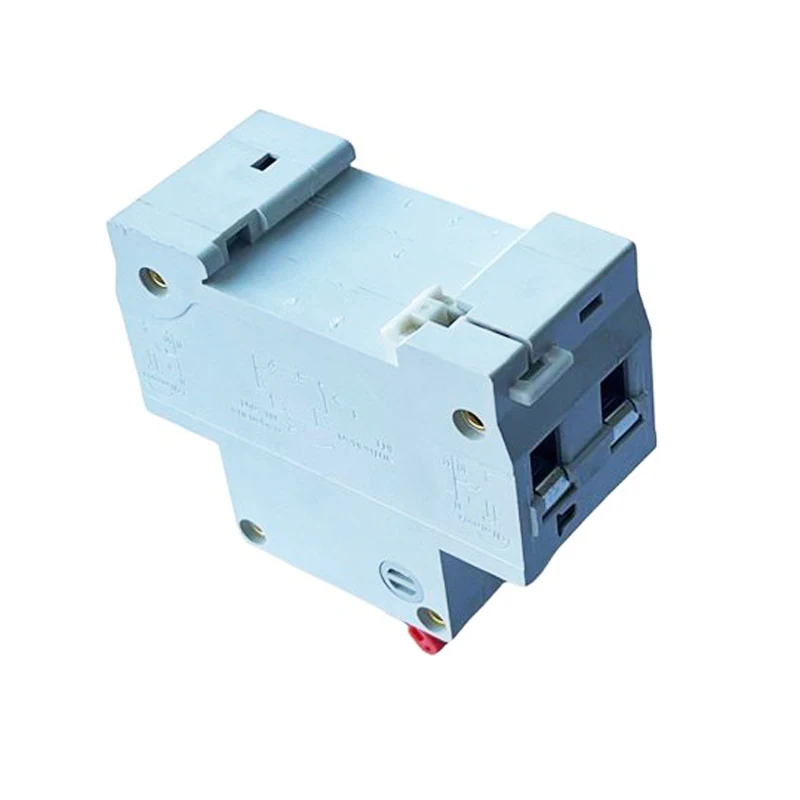

2p 1p+n disjuntor residual com proteção de sobrecorrente

Princípio da operação

O princípio operacional do disjuntor residual 2P 1P+N com proteção de sobrecorrente é baseado na soma vetorial das correntes e no princípio eletromagnético. Quando as correntes nas linhas L (incêndio) e n (zero) no circuito não são iguais em magnitude, a soma do vetor de correntes no lado primário do circuito do transformador não é zero, o que gera uma tensão induzida na bobina lateral secundária. Essa tensão induzida é adicionada ao relé eletromagnético, gerando uma corrente de excitação que cria uma força de desmagnetização reversa. Quando a corrente de falha atingir o valor de corrente operacional do RCBO, essa força de desmagnetização reversa fará com que a armadura dentro do relé eletromagnético se desengate do garfo, empurrando o mecanismo de operação para agir e interromper o circuito de corrente de falha.

Recursos e benefícios

Proteção multifuncional: o 2P RCBO combina funções residuais de proteção e proteção contra sobrecorrente, que podem proteger completamente a segurança dos circuitos e equipamentos.

Alta confiabilidade: adotando componentes eletrônicos avançados e mecanismo de desconexão, possui alta confiabilidade e segurança.

Configuração flexível: o design de 2 polos permite a proteção simultânea da potência de uma fase e da linha zero, adequada para vários sistemas elétricos complexos.

Fácil de instalar e manter: projeto estrutural razoável, fácil de instalar e, ao mesmo tempo, fácil de realizar manutenção e revisão.

Seleção e instalação

Seleção: Ao selecionar o tipo, ele deve ser baseado na tensão nominal, na corrente nominal, na capacidade de quebra de curto-circuito e na corrente de ação de vazamento do circuito e outros parâmetros. Ao mesmo tempo, o número de pólos e o número de circuitos de corrente do RCBO também devem ser considerados para atender às necessidades de proteção do circuito.

Instalação: o 2P RCBO deve ser instalado em um local seco e ventilado, sem gás corrosivo e sem risco de explosão. A instalação deve garantir que a fiação seja correta e confiável, o mecanismo de operação é flexível e confiável e a instalação segue padrões e códigos relevantes.
