1p+n tipo eletrônico RCBO

1p+n tipo eletrônico rcbois Um tipo especial de disjuntor que utiliza o princípio eletromagnético para detectar e cortar a corrente residual (corrente de vazamento) no circuito, impedindo assim incêndios elétricos e acidentes de choque elétrico. Ao mesmo tempo, também possui uma função de proteção de sobrecorrente, que pode cortar automaticamente a fonte de alimentação quando o circuito é sobrecarregado ou curto-circuito para proteger a segurança do circuito e do equipamento.

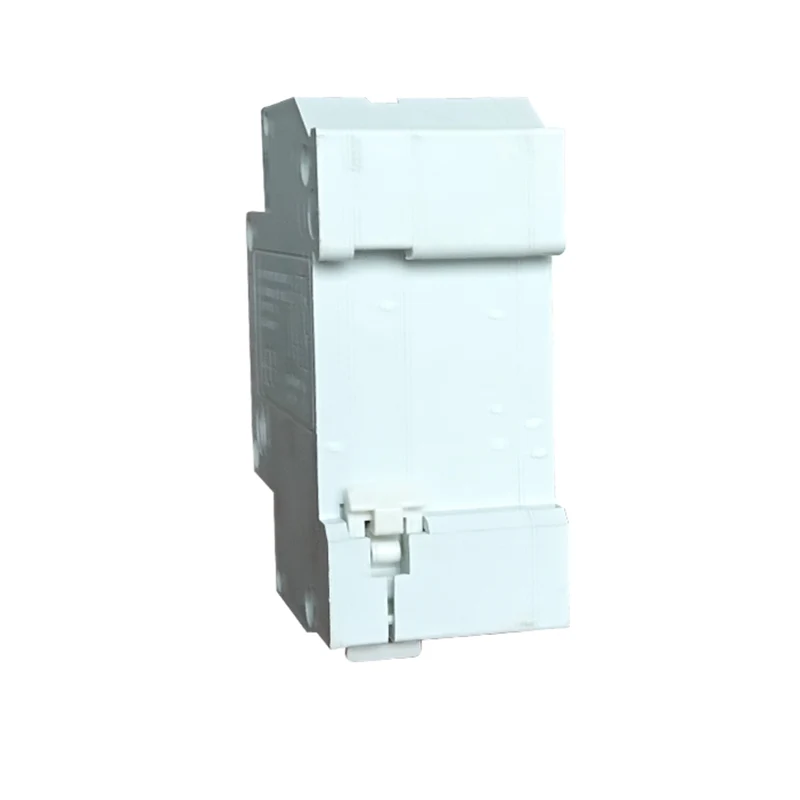

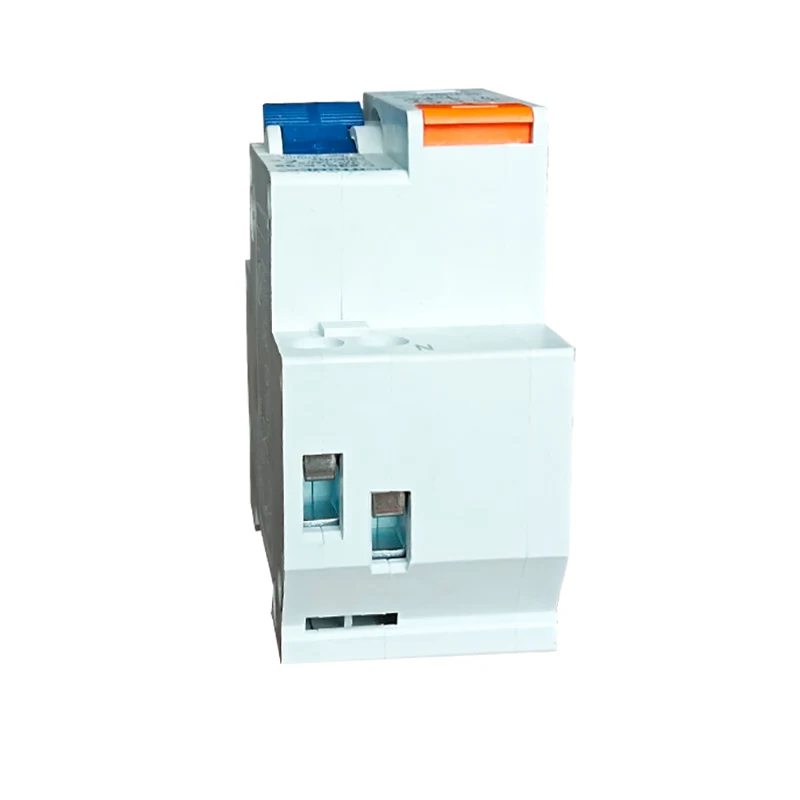

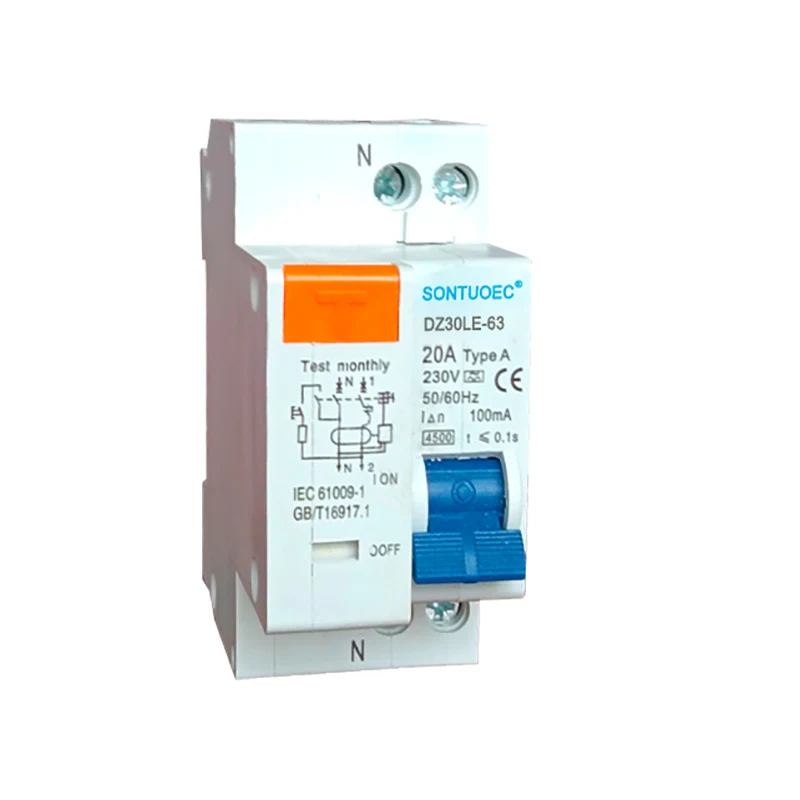

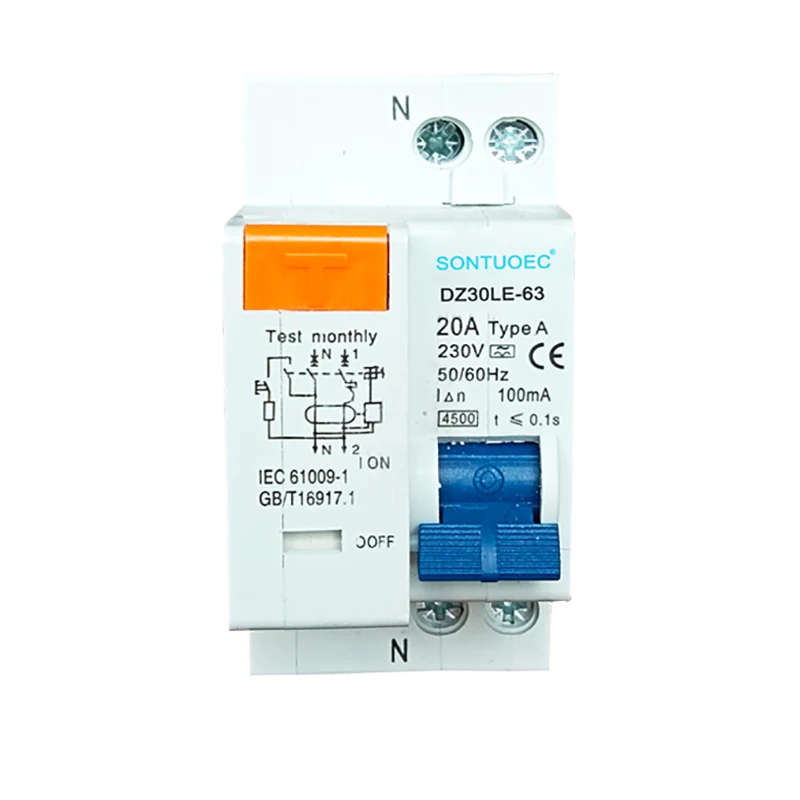

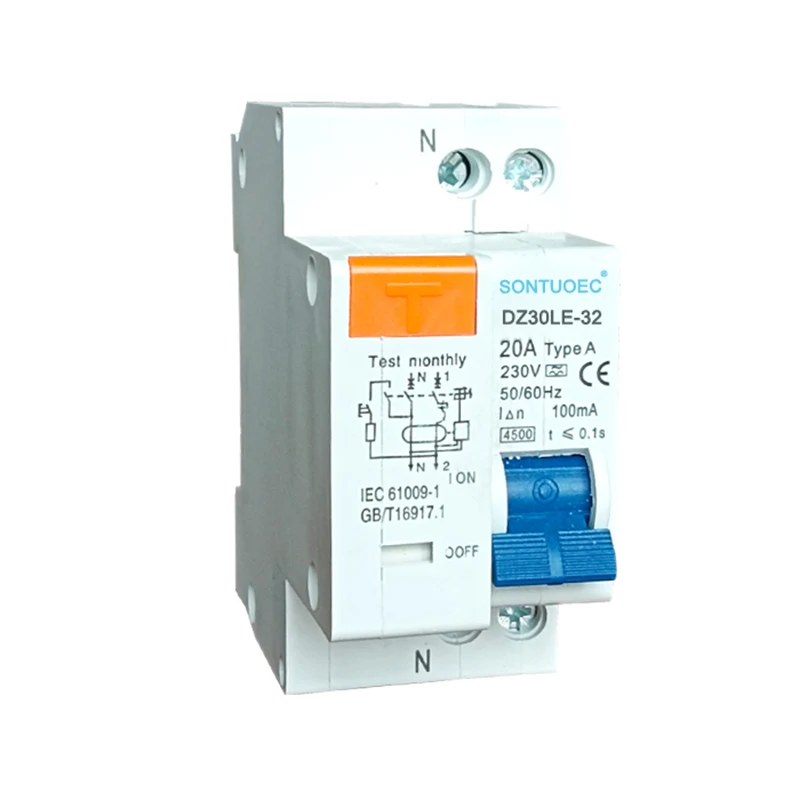

Modelo:DZ30LE-63

Enviar consulta

Descrição do produto

Nome do produto	DZ30L-63
Modelo	Tipo eletrônico (MCB+RCD)
Pólo	1p+n	1p+n
Corrente nominal (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Corrente de curto -circuito residual condicional nominal	3ka, 4.5ka; 6ka
Padrão	IEC61009-1
Resistência Eletro-Macânica	Mais de 4000 ciclos
Corrente operacional residual nominal	10mA, 30MA, 100mA, 300mA, 500mA

Princípio de trabalho

 Detecção de corrente residual: Quando houver corrente residual no circuito, o transformador de corrente de sequência zero no RCBO detectará esse sinal e o converterá em um sinal elétrico para o processamento.

 Processamento e comparação de sinal: O sinal de corrente residual detectado será amplificado, filtrado e processado e, em seguida, comparado com o valor atual da ação predefinida.

 Ação de disparo: quando a corrente residual atingir ou exceder o valor atual da ação predefinida, o RCBO aciona o mecanismo de disparo para cortar a energia do circuito principal.

Recursos e vantagens

Princípio eletromagnético: utilizando o princípio eletromagnético para detecção de corrente residual, é caracterizada por alta sensibilidade e velocidade de resposta rápida.

Protection Proteção multifuncional: Além da função de proteção de corrente residual, ele também possui função de proteção de sobrecorrente, que pode proteger de forma abrangente a segurança de circuitos e equipamentos.

 Seguro e confiável: o RCBO adota componentes eletrônicos avançados e mecanismo de liberação, que possui alta confiabilidade e segurança.

 Fácil de instalar e manter: a estrutura da RCBO é razoavelmente projetada, fácil de instalar e, ao mesmo tempo, é fácil realizar manutenção e revisão.

Esse tipo de 1P+N do tipo eletrônico RCBO função como combinação de disjuntor e dispositivo de corrente residual, que protegem o humano da falha do elétrico devido à corrente de falha de terra e curto-circuito. É auto-aproveitando até uma corrente de curto-circuito máxima 32A ou 63A. E cumprir com o padrão IEC/EN 61009.1.

1. Proteção de proteção contra a corrente de falha/vazamento da terra e função do isolamento

2. Alta Corrente de Curto-Circuito Capacidade

3. Aplicável para a conexão de barramento do tipo terminal e pino/garfo

4. Equipado com terminais de conexão protegidos pelo dedo

5. Automaticamente desconecte o circuito quando a corrente de falha/vazamento da Terra ocorre e excede a sensibilidade nominal

6. Independente da fonte de alimentação e tensão de linha e livre de interferência externa, flutuação de tensão.

1P+N Electronic Type RCBO
