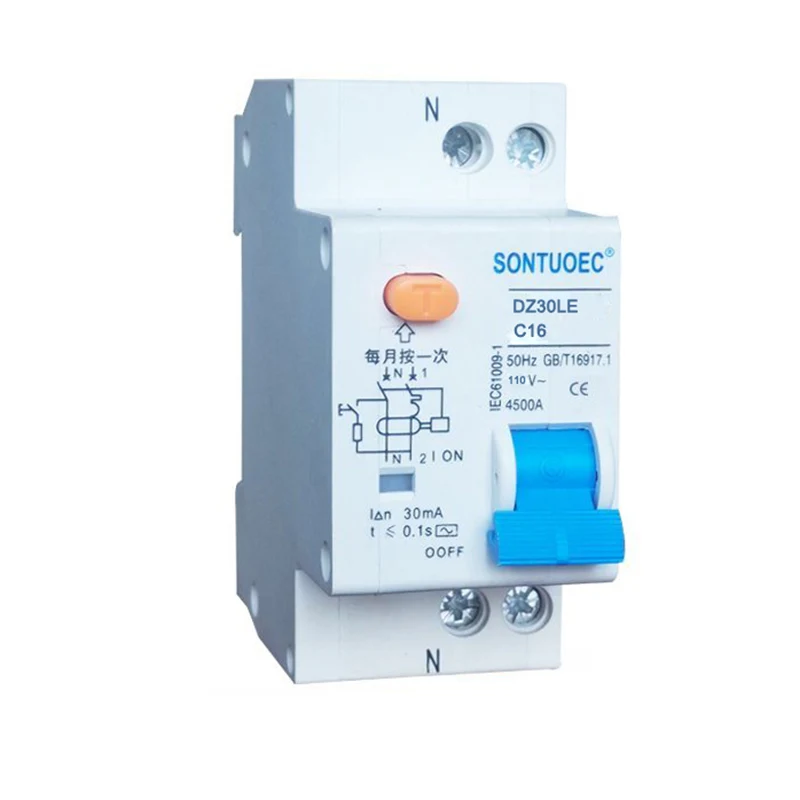

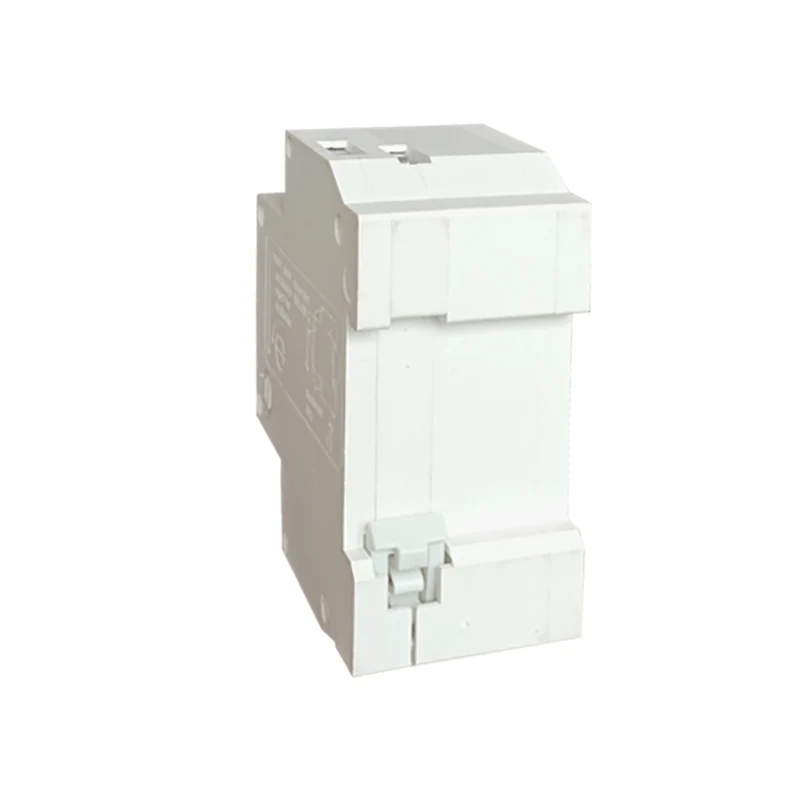

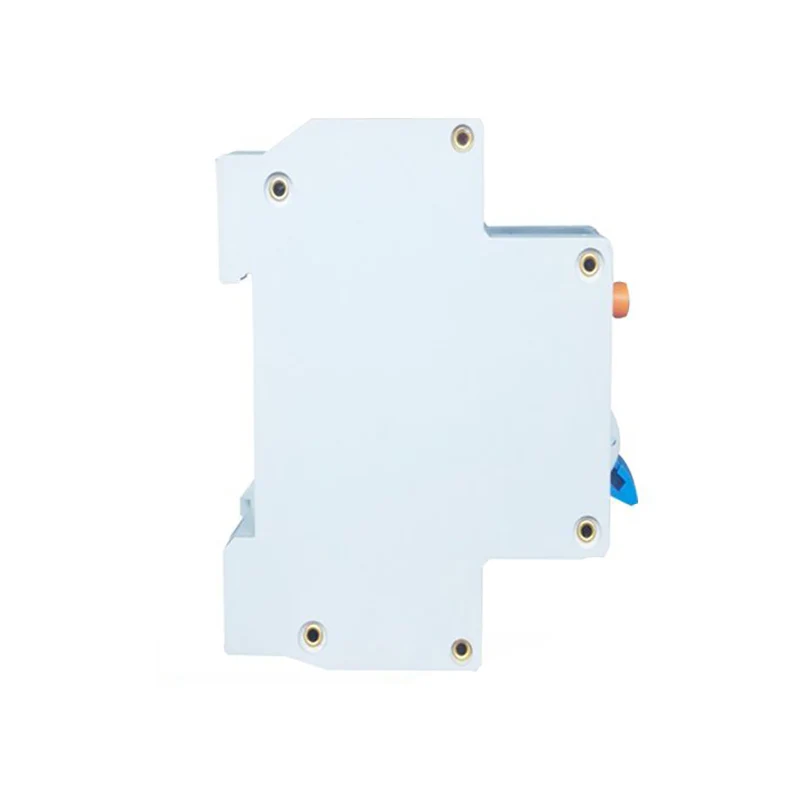

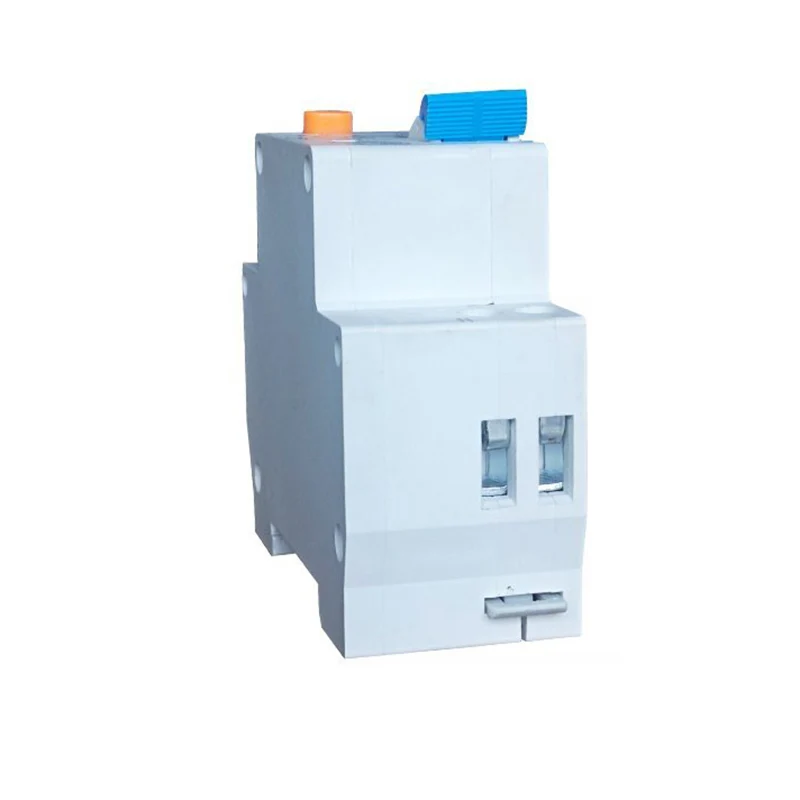

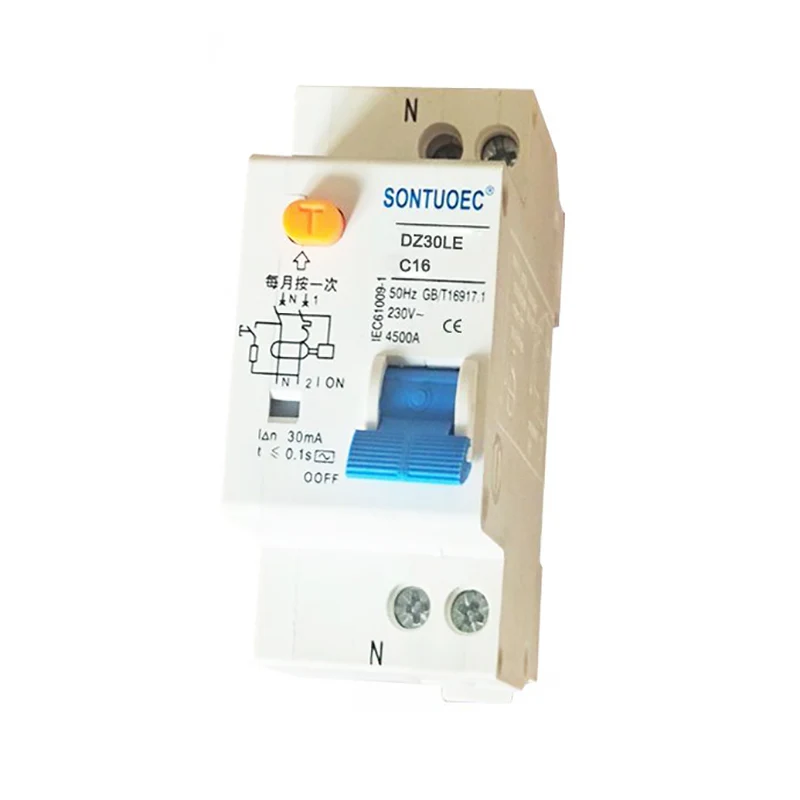

Tipo eletrônico RCBO

O tipo eletrônico RCBO pode conectar e quebrar a corrente no circuito principal e cortar automaticamente o circuito quando a corrente residual (corrente de vazamento) ocorre no circuito principal, a fim de evitar acidentes de choque elétrico ou incêndio elétrico. Ao mesmo tempo, o RCBO também possui uma função de proteção de sobrecorrente, que pode cortar o circuito quando a sobrecarga ou o curto -circuito ocorre no circuito para proteger a segurança do circuito e do equipamento.

Enviar consulta

Descrição do produto

Modelo	Tipo eletrônico
Nome do produto	DZ30LE
Padrão	IEC61009-1
Pólo	1p+n
Corrente nominal (a)	6a, 10a, 16a, 20a, 25a, 32a; 40A
Corrente de curto -circuito residual condicional nominal	3ka; 4.5ka: 6ka
Resistência Eletro-Macânica	Mais de 4000 ciclos
Corrente operacional residual nominal	10mA, 30MA, 100mA, 300mA, 500mA

Seleção e instalação

Ao selecionar o tipo, ele deve ser escolhido de acordo com os parâmetros como tensão nominal, corrente nominal, capacidade de quebra de curto -circuito e corrente de ação de vazamento do circuito. Ao mesmo tempo, o número de pólos de RCBO e o número de loops de corrente também devem ser considerados para atender aos requisitos de proteção do circuito.

Ao instalar, os seguintes princípios devem ser seguidos:

O RCBO deve ser instalado em um local seco e ventilado, sem gás corrosivo e sem perigo de explosão.

A fiação do RCBO deve estar correta e confiável, sem contato solto ou ruim.

O mecanismo operacional do RCBO deve ser flexível e confiável, fácil de operar e manter.

O RCBO deve ser inspecionado e testado regularmente para garantir seu desempenho confiável.

Manutenção e revisão

Durante o uso do RCBO, a manutenção e a revisão devem ser realizadas periodicamente para garantir a operação adequada. Manutenção e revisão incluem:

 Verifique se a aparência e a fiação do RCBO estão intactas, sem danos ou frouxidão.

 Verifique se o mecanismo operacional do RCBO é flexível e confiável e se há algum fenômeno de interferência ou com defeito.

 Verifique se a função de proteção de corrente residual e a função de proteção de sobrecorrente do RCBO são normais.

 Limpe e poeira o RCBO para mantê -lo seco e limpo.

Esse tipo de RCBO (MCB+RCCB) função como combinação de disjuntor e dispositivo de corrente residual, que protegem o humano da falha do elétrico devido à corrente de falha de curto-circuito e curto-circuito. É auto-aproveitando até uma corrente de curto-circuito máxima 32A ou 40A. E cumprir com o padrão IEC/EN 61009.1.

1. Proteção de proteção contra a corrente de falha/vazamento da terra e função do isolamento

2. Alta Corrente de Curto-Circuito Capacidade

3. Aplicável para a conexão de barramento do tipo terminal e pino/garfo

4. Equipado com terminais de conexão protegidos pelo dedo

5. Automaticamente desconecte o circuito quando a corrente de falha/vazamento da Terra ocorre e excede a sensibilidade nominal

6. Independente da fonte de alimentação e tensão de linha e livre de interferência externa, flutuação de tensão.
