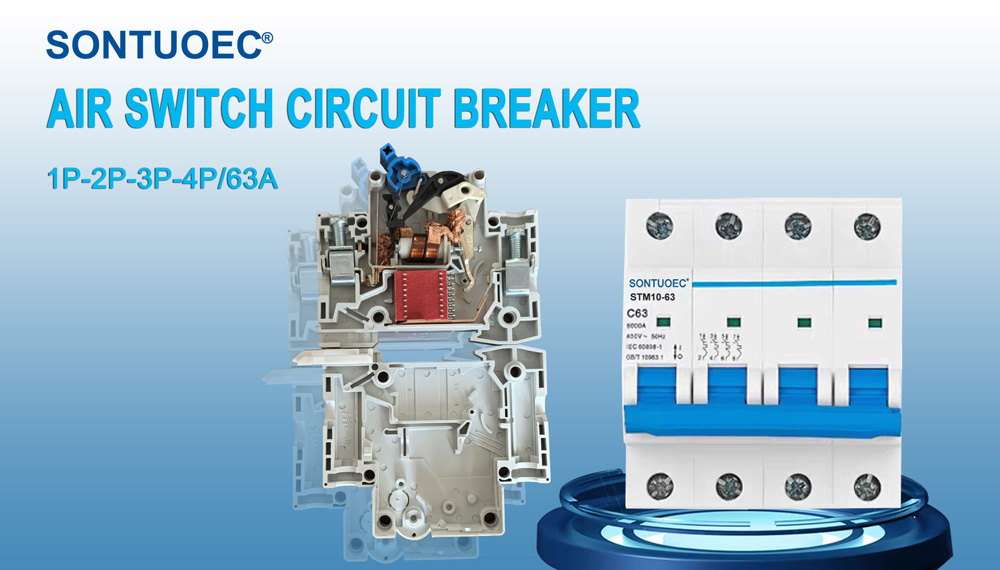

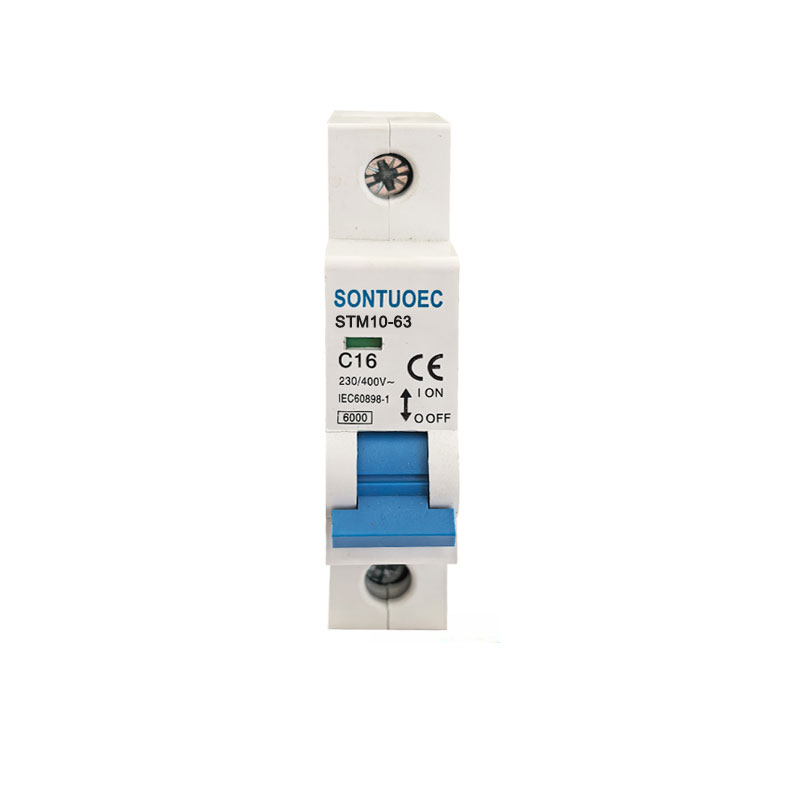

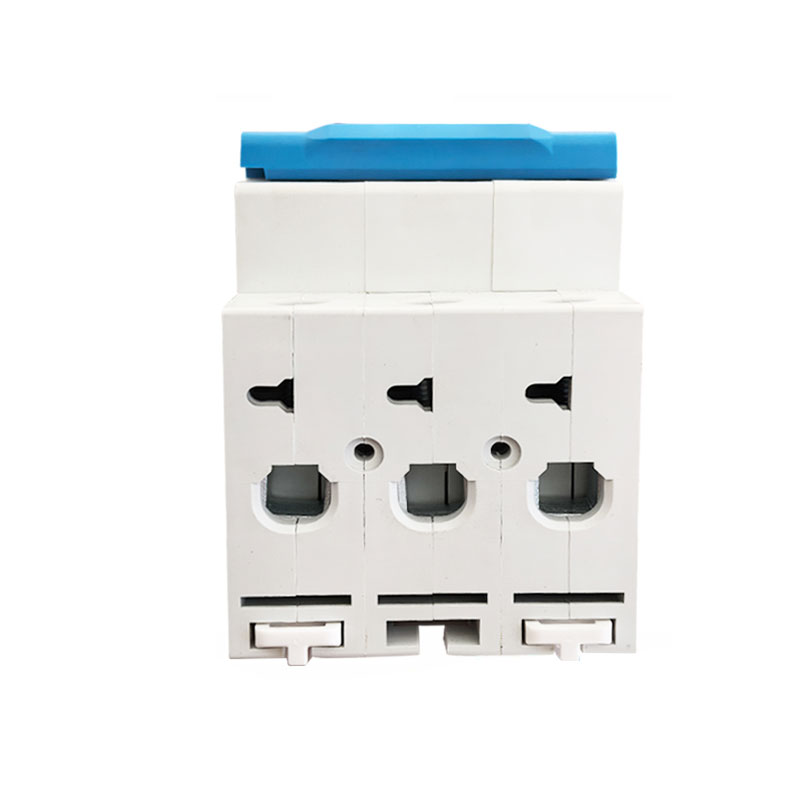

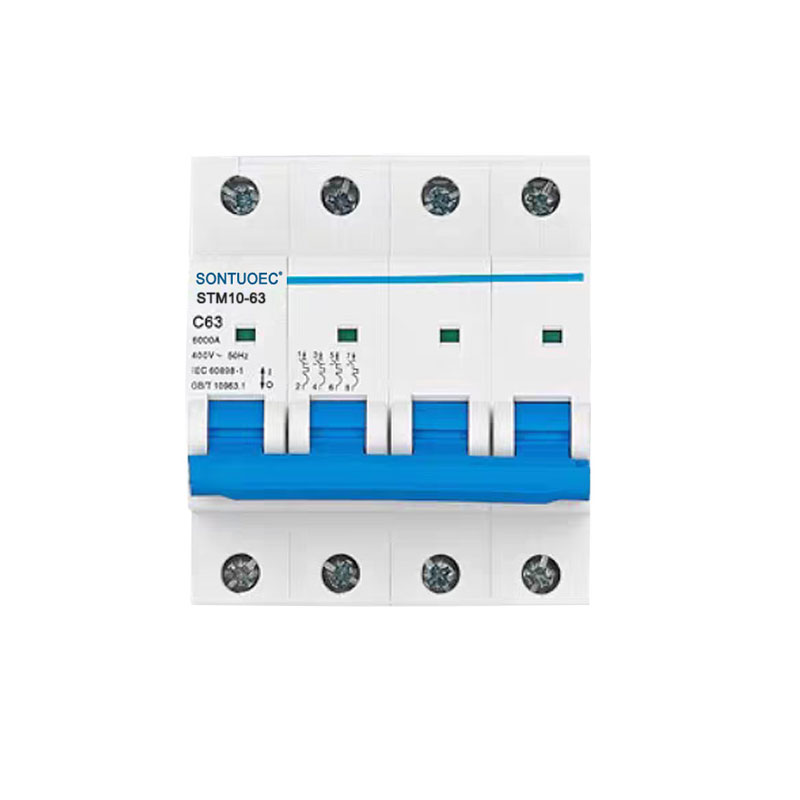

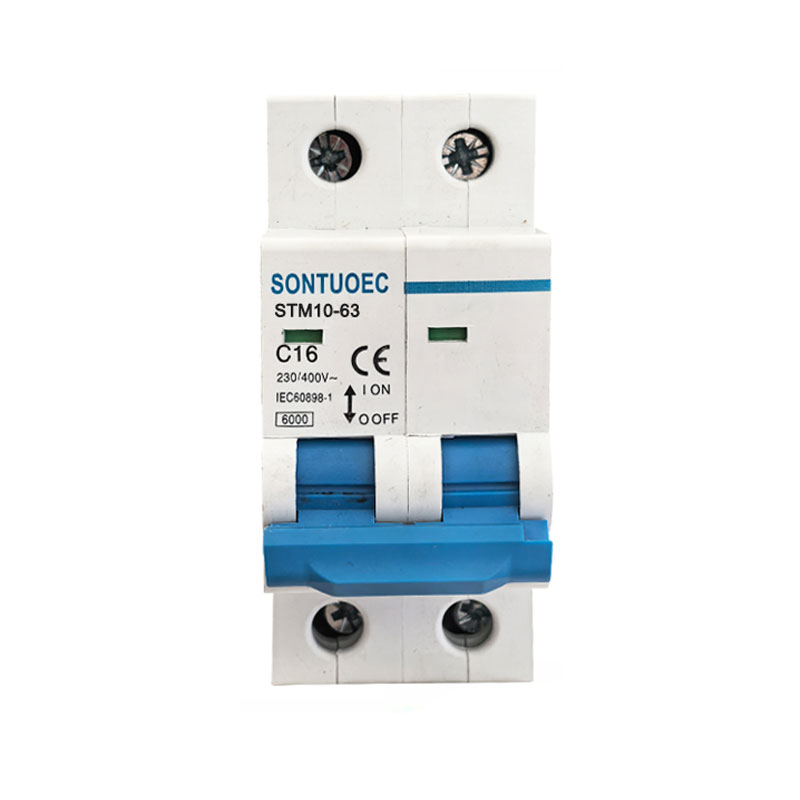

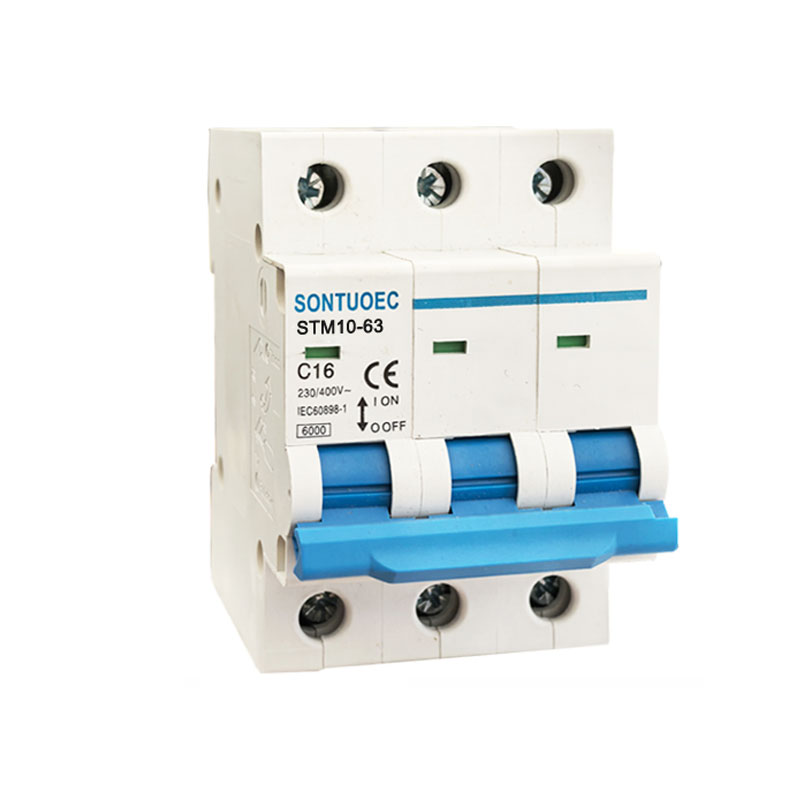

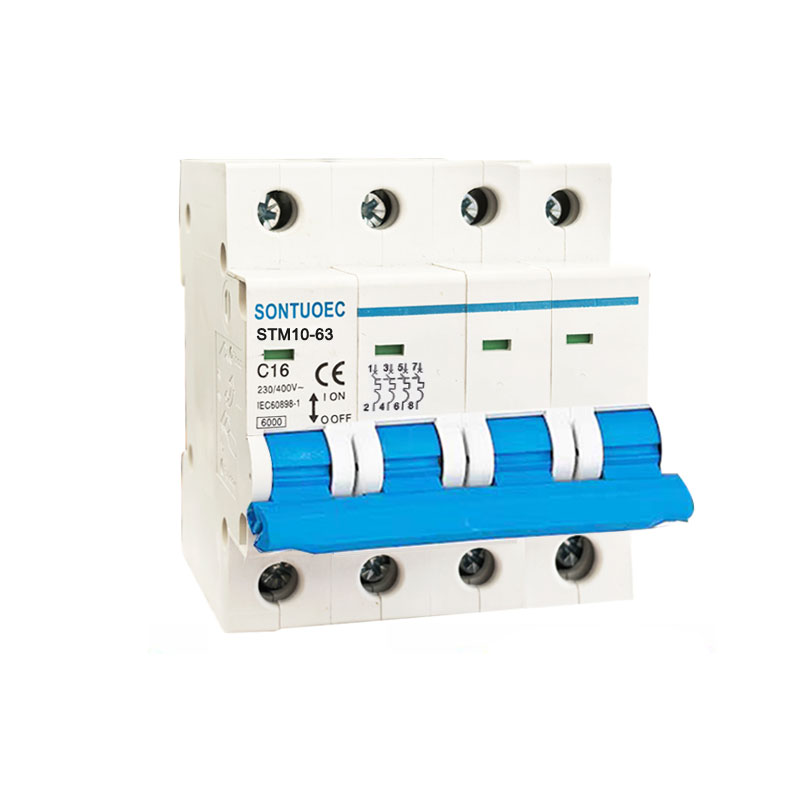

Venda Direta da Fábrica MCB Stm10-63 Série 6ka Disjuntor Miniatura

SONTUOEC é um dos fornecedores/fabricantes chineses especializados na produção de vários pequenos aparelhos elétricos O disjuntor miniatura de alta interrupção da série STM10-63 tem as características de estrutura avançada, desempenho confiável, capacidade de interrupção alta, aparência elegante e seu invólucro e peças são feitos de material com resistência ao impacto, forte recurso retardador de chamas. É adequado para alimentar sistemas de frequência 50 ou 60, Ue 400V e abaixo, Ui 63A e abaixo. Está em conformidade com os padrões IEC60898.1 e GB10963.1

Modelo:STM10-63

Enviar consulta

Descrição do produto

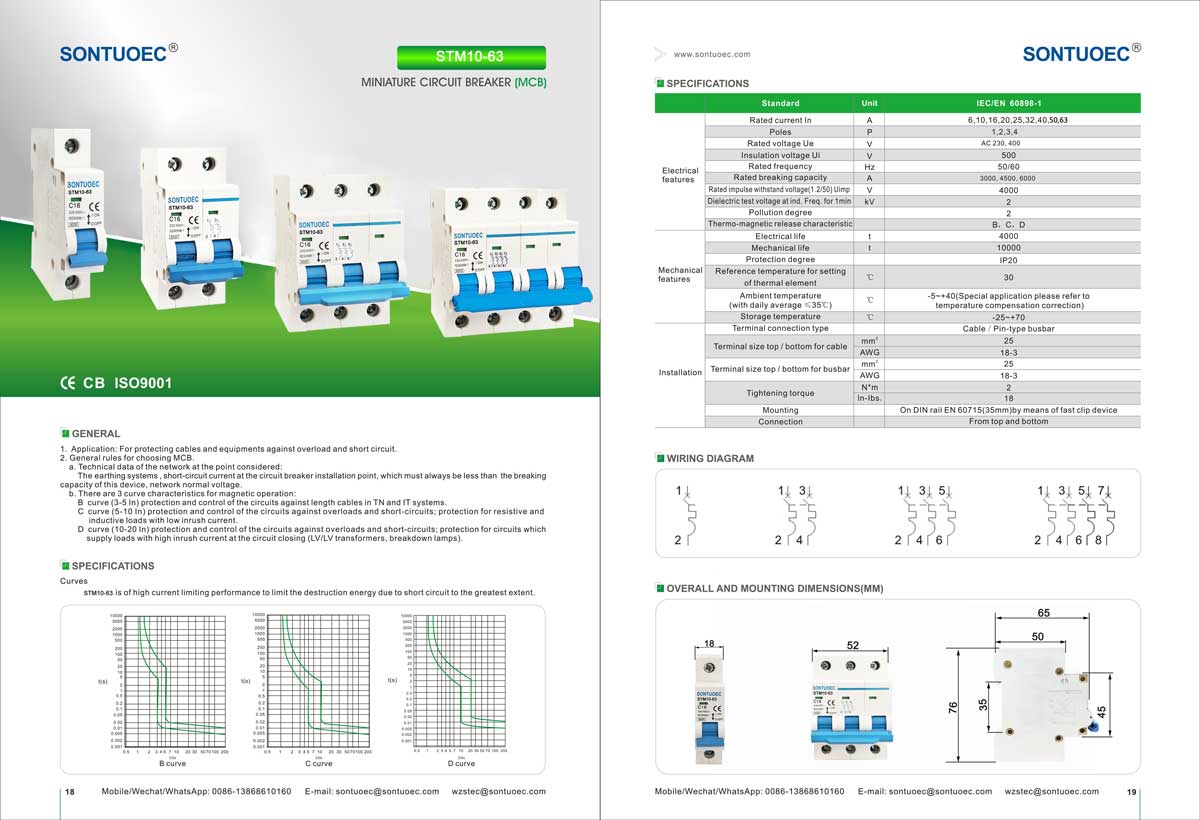

ESPECIFICAÇÕES:

	Padrão		CEI/EN 60898-1
Elétrica	Corrente nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A
características	Poloneses	P	1,2,3,4
	Tensão nominal Ue	V	CA 230, 400
	Tensão de isolamento Ui	V	500
	Frequência nominal	hertz	50/60
	Capacidade de interrupção nominal	A	3.000, 4.500, 6.000
	Tensão nominal suportável de impulso (1,2/50)Uimp	V	4000
	Tensão de teste dielétrico em ind.Freq.por 1 min	Kv	2
	Grau de poluição		2
	Característica de liberação termomagnética		B,C,D
Mecânico	Vida elétrica	t	4000
características	Vida mecânica	t	10000
	Grau de proteção		IP20
	Temperatura de referência para configuração	ºC	30
	do elemento térmico	ºC	30
	Temperatura ambiente	ºC	-5~+40(Aplicação especial consulte
	(com média diária ≤35ºC)	ºC	correção de compensação de temperatura)
	Temperatura de armazenamento	ºC	-25~+70
Instalação	Tipo de conexão de terminal		Barramento tipo cabo/pino
	Tamanho do terminal superior/inferior para cabo	milímetros2	25
	Tamanho do terminal superior/inferior para cabo	AWG	18 de março
	Tamanho do terminal superior/inferior para barramento	milímetros2	25
	Tamanho do terminal superior/inferior para barramento	AWG	18 de março
	Torque de aperto	N*m	2
	Torque de aperto	Em libras	18
	Montagem		em trilho DIN EN 60715 (35 mm) por meio de dispositivo de clipe rápido
	Conexão		De cima para baixo

Principais funções do disjuntor miniatura STM10-63

1. Proteção contra sobrecarga: Quando a corrente no circuito excede o valor nominal do MCB, o disjuntor miniatura STM10-63 desligará automaticamente o circuito dentro de um período de tempo definido para evitar o superaquecimento do circuito e do equipamento.

2. Proteção contra curto-circuito: Quando ocorre um curto-circuito no circuito, o disjuntor miniatura STM10-63 cortará o circuito imediatamente para evitar que a corrente de curto-circuito danifique o circuito e o equipamento.

3. Proteção contra vazamento (alguns MCBs têm esta função): para MCBs com proteção contra vazamento, quando há vazamento no circuito, o disjuntor miniatura STM10-63 cortará rapidamente o circuito para proteger a segurança pessoal.

Princípio de funcionamento dos MCBs

Os MCBs geralmente contêm um detector de disparo térmico magnético ou eletrônico em seu interior, que é usado para detectar mudanças na corrente no circuito. Quando a corrente é anormal, o atacante aciona o mecanismo de disparo do MCB, fazendo com que o disjuntor miniatura STM10-63 desligue rapidamente o circuito.

1.Percussor magnético térmico: utiliza o calor gerado quando a corrente passa pelo condutor para acionar o disparo. Quando a corrente é muito grande, o condutor aquece, fazendo com que o bimetal dentro do percussor termomagnético se dobre, acionando assim o mecanismo de disparo.

2. Atacante eletrônico: utiliza componentes eletrônicos para detectar mudanças de corrente e controlar a ação do mecanismo de disparo. Quando uma corrente anormal é detectada, o atacante eletrônico envia um sinal ao mecanismo de disparo para desligar o circuito.

Cenários de aplicação do MCB

Os MCBs são amplamente utilizados em sistemas elétricos em áreas residenciais, comerciais e industriais para proteger circuitos e equipamentos contra danos causados por correntes anormais. Eles geralmente são instalados em caixas de distribuição, quadros de distribuição ou gabinetes de controle e são usados como chave principal ou chave de ramal de um circuito.

Seleção e instalação de MCBs

1.Seleção: Ao selecionar MCBs, você precisa considerar fatores como a corrente nominal do circuito, nível de tensão, características de proteção e se a proteção contra vazamento é necessária. Também é importante garantir que o disjuntor miniatura STM10-63 selecionado esteja em conformidade com os padrões e regulamentos locais de segurança elétrica.

2.Instalação: O Disjuntor Miniatura STM10-63 deve ser instalado em um ambiente seco e ventilado, livre de gases corrosivos e garantir que esteja conectado corretamente e com segurança. Durante a instalação, os regulamentos de segurança elétrica e procedimentos operacionais relevantes devem ser observados.

Perguntas frequentes

Q1. Como sua fábrica se sai em relação ao controle de qualidade?

A. Todos os produtos serão 100% verificados antes do envio.

Q2. Você é um fabricante ou empresa comercial?

R. Somos um fabricante com mais de 20 anos de experiência e podemos garantir que nosso preço é de primeira mão, muito barato e competitivo.

Q3. Quais condições de pagamento estão disponíveis?

A. Aceitamos TT, depósito de 30% e saldo de 70% contra cópia do BL.

Q4. Como está o prazo de entrega?

R. Normalmente leva cerca de 25 dias para produção.

Q5. Me diga o padrão do pacote?

A. Normalmente são caixas, mas também podemos embalá-las de acordo com sua necessidade.

Q6. Posso colocar meu logotipo nele?
