Disjuntor de miniatura da curva D MCB

Ao cumprir vários padrões internacionais de segurança e certificações autorizadas, o disjuntor de miniatura da curva D MCB fornece proteção confiável para sistemas elétricos e é amplamente utilizada em uma variedade de aplicações em que é necessária alta segurança e estabilidade. Ao selecionar e usar o CURVE D MCBS, recomenda -se que a seleção seja baseada em requisitos específicos do sistema elétrico e características de carga e que os códigos de instalação e manutenção relevantes sejam seguidos.

Modelo:STM10-63

Enviar consulta

Descrição do produto

Padrão		IEC/EN 60898-1
Elétrica características	Corrente classificada em	A	1,2,4,610,16,20,25,32,40,50,63a
	Pólos	P	1p, 2p, 3p, 4p
	Tensão classificada ue	V	AC 230/400
	UI de tensão de isolamento	V	500
	Frequência nominal	Hz	50/60
	Capacidade de quebra nominal	A	3000, 4500, 6000
	Impulso nominal suporta tensão (1,2/50) UIMP	V	4000
	Tensão de teste dielétrico em Ind.freq.Por 1 min	Kv	2
	Diploma de poluição		2
	Característica de liberação termo-magnética		B, c, d
Mecânico características	Vida elétrica	t	4000
	Vida mecânica	t	10000
	Grau de proteção		IP20
	Temperatura de referência para configuração de elemento térmico	ºC	30
	Temperatura ambiente (com média diária ≤35ºC)	ºC	-5 ~+40 (aplicação especial, consulte correção de compensação de temperatura)
	Temperatura de armazenamento	ºC	-25 ~+70
Instalação	Tipo de conexão do terminal		Barramento de cabo/pino
	Tamanho do terminal superior/inferior para cabo	mm2	25
		Awg	18-3
	Tamanho terminal superior/inferior para barramento	mm2	25
		Awg	18-3
	Apertando o torque	N*m	2
		In-lbs	18
	Montagem		no trilho DIN EN 60715 (35 mm) por meio de dispositivo de clipe rápido
	Conexão		De cima e inferior

Características do produto

 Corrente e tensão nominal: a curva D MCBs são adequados para uma ampla gama de correntes nominais, como 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, etc., bem como para faixas de tensão nominal, como 110v, 220v, 400v, etc. e freqüências de freqüências de 50/220V, etc.

 Características de retirada: A curva D MCBs é particularmente adequada para altas cargas indutivas e sistemas de distribuição que geram grandes correntes de ingresso, como equipamentos elétricos que gera correntes pulsadas, motores pequenos etc. Eles podem ser usados em uma ampla gama de aplicações, como sistemas de distribuição de energia, sistemas de distribuição de energia e sistemas de fornecimento de energia. Sua corrente de quebra instantânea é tipicamente 10-40 vezes a corrente nominal, o que significa que pode cortar rapidamente os circuitos e proteger o equipamento contra danos durante aumentos repentinos na corrente.

Protection Proteção de curto-circuito: os MCBs da curva D têm uma alta capacidade de quebra de curto-circuito, como a capacidade nominal de quebra de curto-circuito de 6ka para alguns produtos, que podem proteger com segurança os circuitos das correntes de curto-circuito.

 Normas e certificações de segurança: esses produtos geralmente cumprem vários padrões internacionais de segurança, como o EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., e obtiveram certificados autorizados como CE, CB, CC, TUV, etc., para garantir que os produtos sejam seguros.

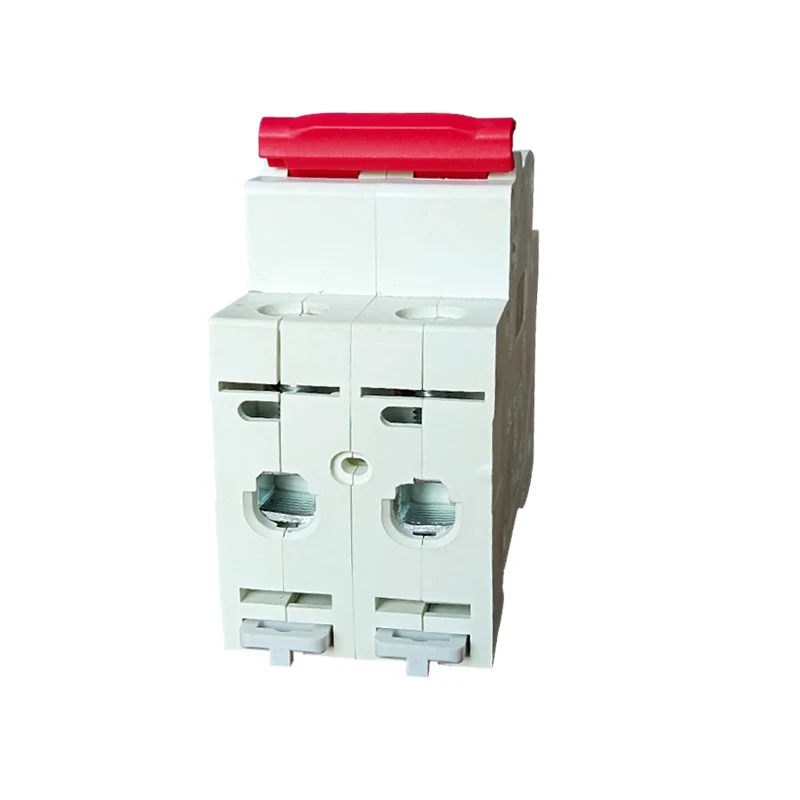

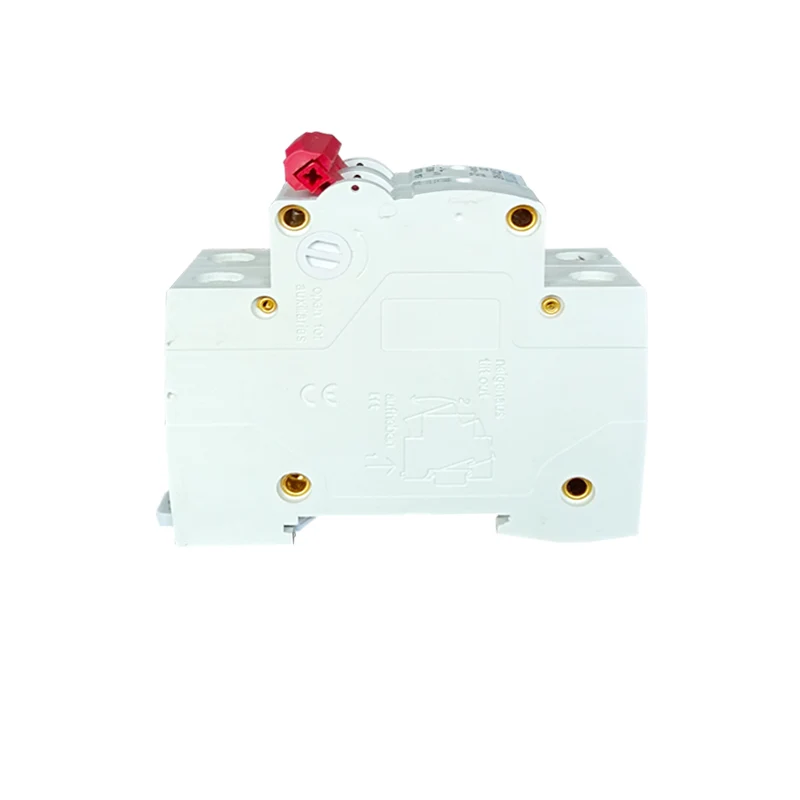

Curve D MCB Miniature Circuit Breaker
