Disjuntor elétrico

Um disjuntor elétrico é um dispositivo de comutação capaz de transportar e quebrar corrente em condições normais ou anormais do circuito. Sua principal função é proteger o circuito contra danos causados por sobrecargas, curtos circuitos e outras condições anormais para garantir a operação segura e estável do sistema de energia. Quando a sobrecarga, o curto -circuito e outras falhas ocorrem no circuito, o disjuntor elétrico pode cortar rapidamente a corrente, impedir que a falha se expanda e proteja o equipamento e a segurança pessoal.

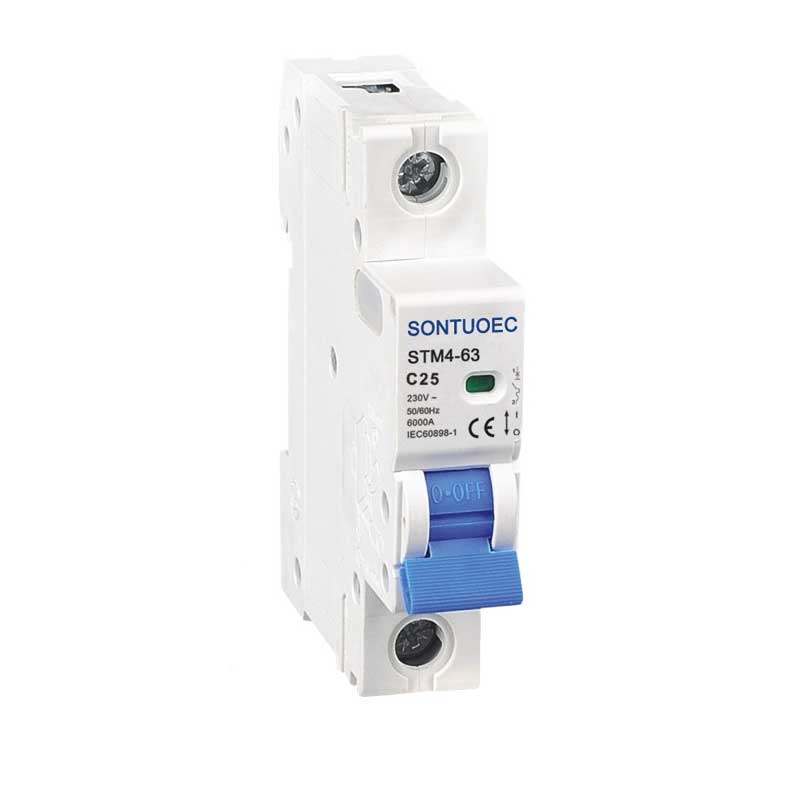

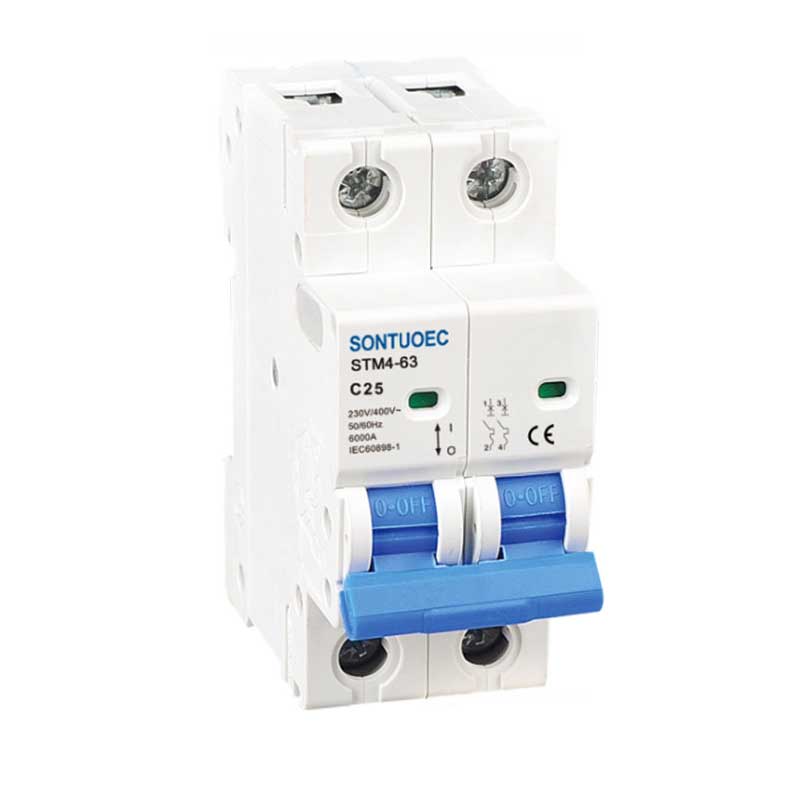

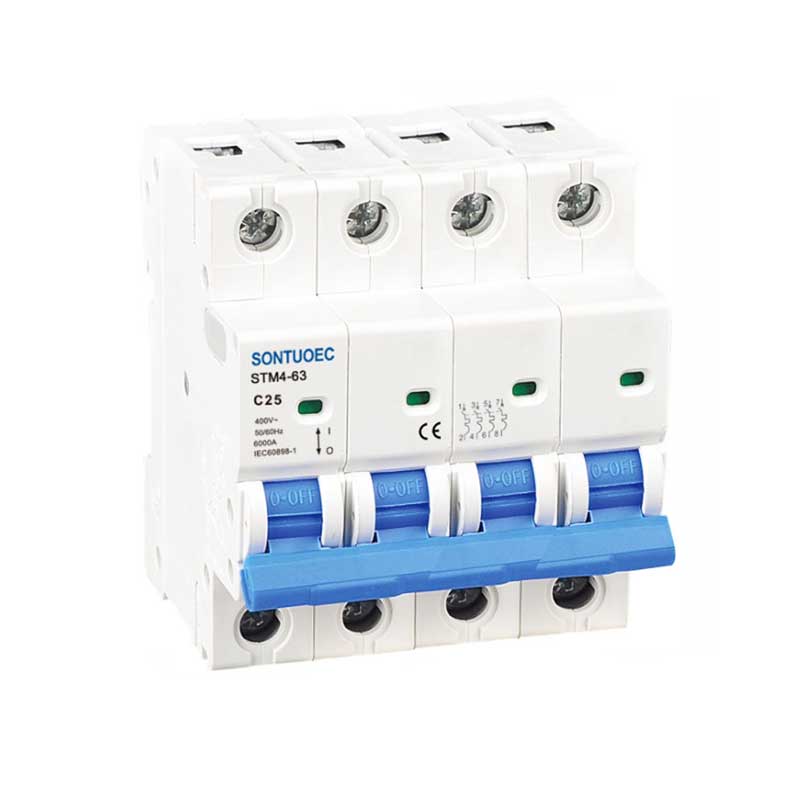

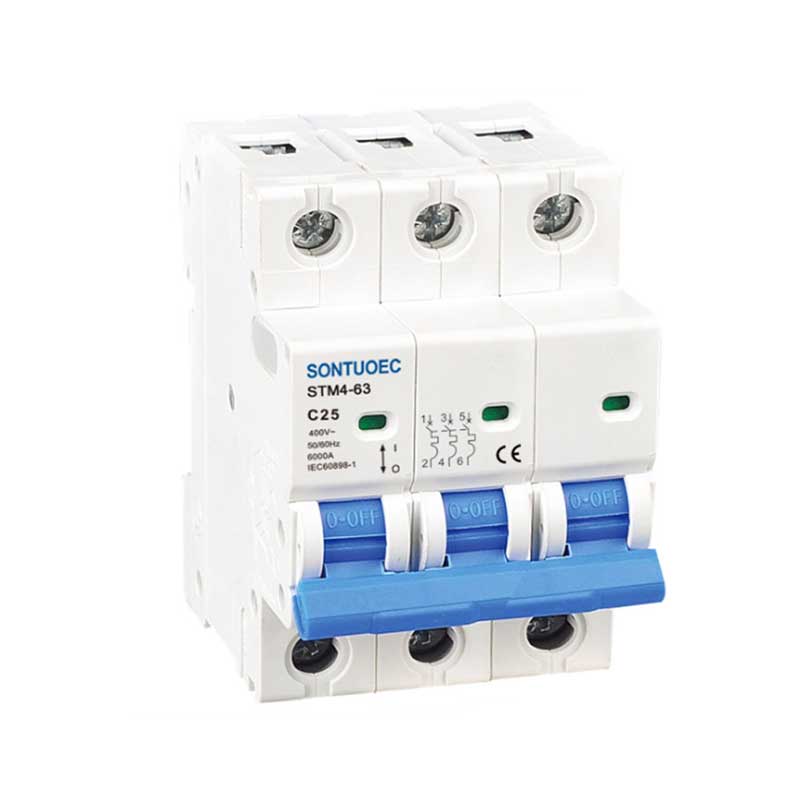

Modelo:STM4-63

Enviar consulta

Descrição do produto

Modelo	STM4-63
PADRÃO	IEC60898-1
Pólo	1p, 2p, 3p, 4p
Capacidade de quebra de curto -circuito	3ka, 4.5ka, 6ka
Avaliado Atual (in)	1,2,4,610,16,20,25,32,40,50,63a
Avaliado Tensão (un)	AC230 (240)/400 (415) v
Avaliado Freqüência	50/60Hz
Curva de tropeço	B, c, d
Magnético lançamentos	B curva: entre 3in e 5 em
	C Curva: entre 5in e 10in
	D Curva: entre 10in e 14in
Eletro-mecânico resistência	sobre 6000 ciclos

Princípio da operação

O princípio de trabalho dos disjuntores elétricos é baseado nos princípios de indução eletromagnética e transmissão mecânica. Quando a corrente no circuito exceder o valor nominal, o elemento térmico dentro do disjuntor aquece e produzirá deformação do bimetal, ou o eletroímã produzirá sucção suficiente para fazer a Lei do Mecanismo de Desconexão, cortando o circuito. Além disso, o disjuntor também possui um dispositivo de extinção de arco, que pode efetivamente extinguir o arco gerado ao quebrar a corrente e impedir que o arco prejudique o equipamento e o pessoal.

Componentes principais

O disjuntor elétrico geralmente consiste no sistema de contato, sistema de extinção de arco, mecanismo de operação, atacante, concha e assim por diante. O sistema de contato é usado para conectar e desconectar o disjuntor; O sistema de extinção de arco é usado para extinguir o arco gerado ao quebrar a corrente; O mecanismo operacional é usado para realizar a operação manual ou automática do disjuntor; O Tripper é a parte que aciona a ação do disjuntor de acordo com a situação de falha no circuito; A concha é usada para proteger a estrutura interna do disjuntor e impedir a interferência externa.
