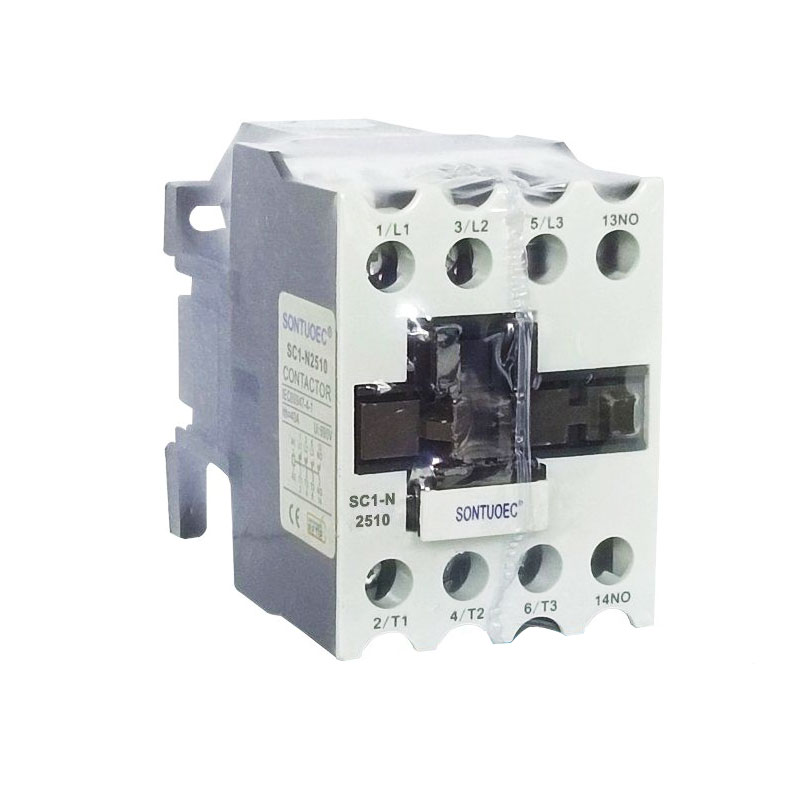

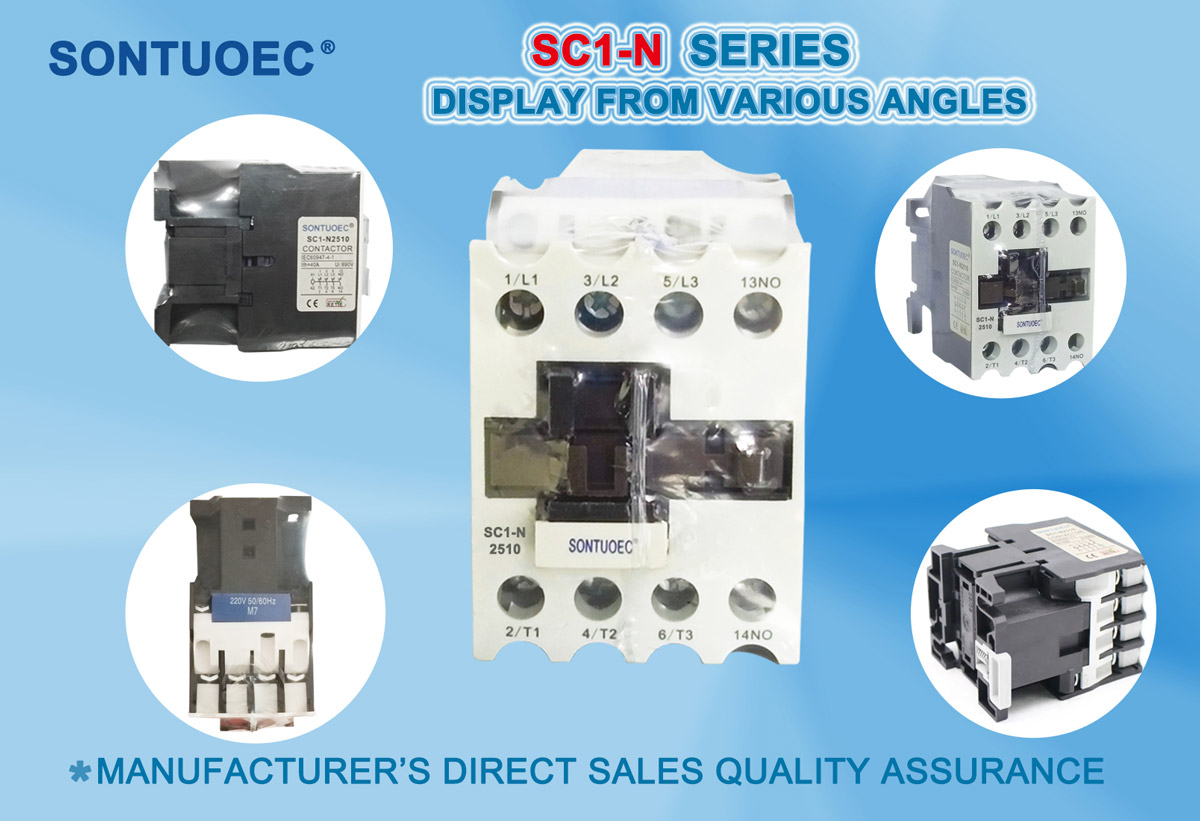

Contator CA de 3 pólos

O contator CA de 3 pólos é um contator CA com três contatos (ou pólos) independentes, cada um dos quais controla uma fase de um sistema de energia trifásico. Sua principal função é controlar remotamente a partida, parada e reversão de motores trifásicos ou outras cargas trifásicas. Ao controlar a ativação e desativação desses três contatos, pode-se realizar a conexão e desconexão do circuito trifásico, controlando assim o estado de funcionamento da carga elétrica.

Enviar consulta

Descrição do produto

Modelo	Capacidade do sqirlel bifásico								Corrente de aquecimento nominal 1ª(A)
	Potência nominal (KW)				Corrente nominal de operação (A)
	220V-240V	380-440 V	550 V	660 V	220-240 V	380V-440V	550 V	660 V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Estrutura e princípio de funcionamento

Estrutura:

Sistema eletromagnético: inclui componentes como bobinas, núcleos, etc., que são utilizados para gerar fluxo magnético para acionar a abertura e fechamento do sistema de contato.

Sistema de contato: incluindo contato principal e contato auxiliar. O contato principal é usado para transportar alta corrente e o contato auxiliar é usado para realizar a transmissão e feedback dos sinais de controle.

Dispositivo extintor de arco: Utilizado para extinguir o arco gerado quando o contato é desconectado para proteger o contato contra danos.

Shell: usado para proteger os componentes internos do ambiente externo.

Princípio de funcionamento:

Quando a bobina é energizada, o núcleo de ferro gera magnetismo e atrai o sistema de contato para fechar, abrindo o circuito trifásico.

Quando a bobina é desenergizada, o núcleo de ferro perde seu magnetismo e o sistema de contato se separa sob a ação da mola para desconectar o circuito trifásico.

Terceiro, a aplicação e seleção

Aplicações:

O contator CA de 3 pólos é amplamente utilizado em automação industrial, sistema de energia e automação predial.

Pode ser utilizado para controlar operações como partida, parada e reversão de motores trifásicos.

Também pode ser usado para realizar controle remoto e proteção do sistema de energia.

Seleção:

Ao selecionar um contator CA de 3 pólos, fatores como tensão nominal, corrente nominal e tipo de carga do sistema de energia devem ser considerados.

A corrente nominal deve ser maior ou igual à corrente operacional máxima da carga.

A classificação de tensão deve ser adaptada ao nível de tensão do sistema de energia.
