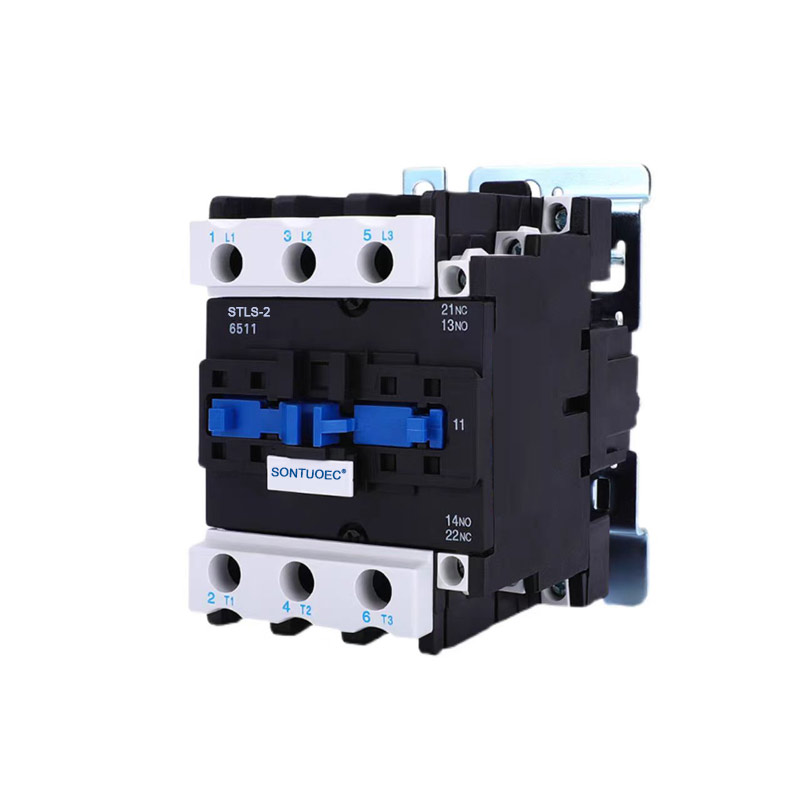

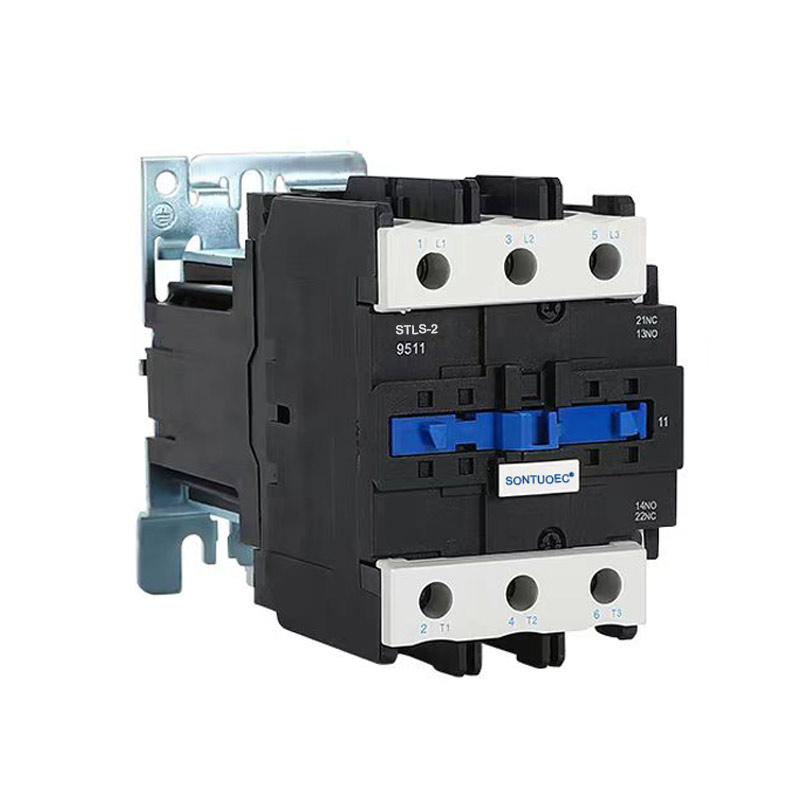

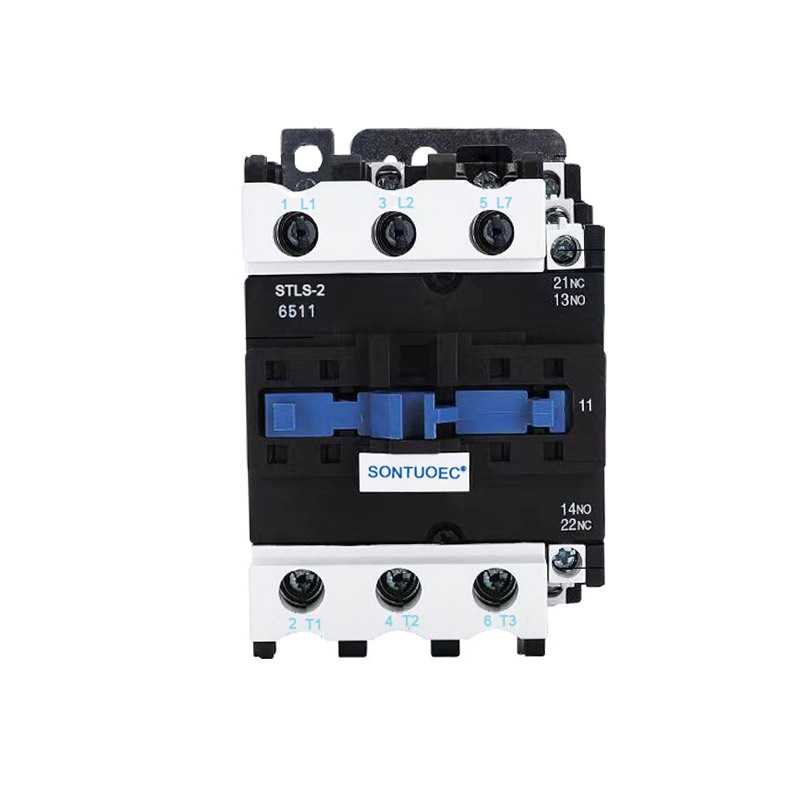

Contator de intertravamento mecânico série Stls-2 (Cjx2)

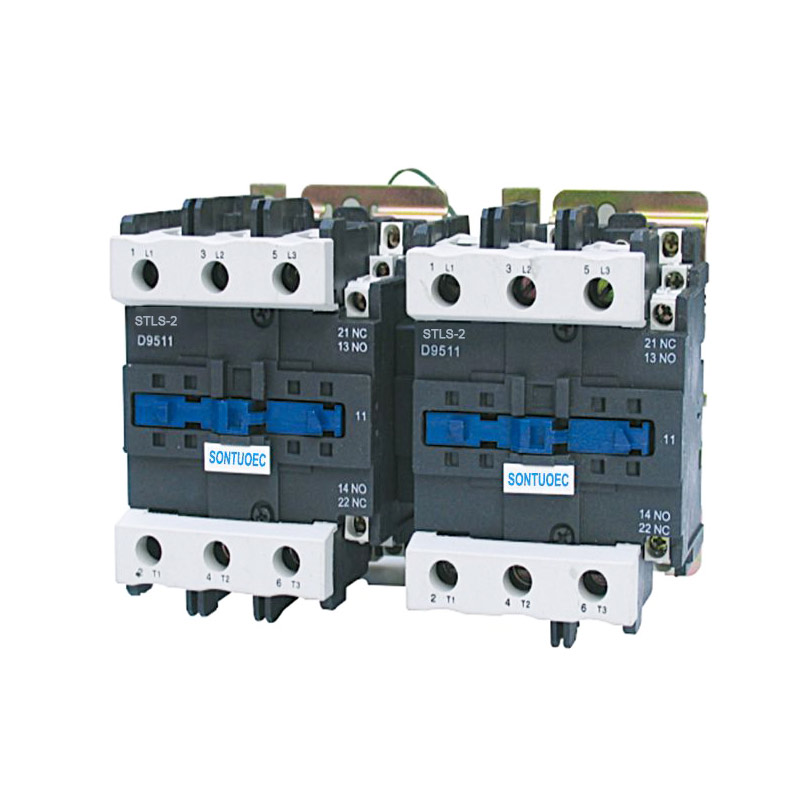

O contator de intertravamento mecânico da série Stls-2 (Cjx2) é adequado para uso em circuitos de até a tensão nominal 660 V CA 50 Hz, corrente 620 A, para controle conversível do motor. Este dispositivo de intertravamento mecânico garante a troca de contato dos dois contatores conversíveis. Está em conformidade com os padrões IEC60947-4-1.

Modelo:STLS-2(CJX2)

Enviar consulta

Descrição do produto

Tipo		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensão nominal de isolamento		660	660	660	660	660	660	660	660	660	660
térmica convencional		20	24	32	40	50	60	75	80	110	125
atual		20	24	32	40	50	60	75	80	110	125
Classificado como operacional		9	12	16	25	32	40	50	63	80	95
atual		9	12	16	25	32	40	50	63	80	95
controlado	220 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
potência (kw)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Observação		A instalação do					A instalação do
		relés podem usar dois parafusos					relés podem três
		e também use o 35mm					parafusos e também use o
		trilho de instalação					Instalação de 75 mm ou 35 mm
							trilho

Estrutura e características

Estrutura:

O contator CA 3P geralmente consiste em sistema eletromagnético (incluindo bobina, núcleo, etc.), sistema de contato (incluindo contato principal e contato auxiliar), dispositivo de extinção de arco e invólucro e outras peças. Dentre eles, o contato principal é utilizado para transportar alta corrente, e o contato auxiliar é utilizado para realizar a transmissão e feedback dos sinais de controle.

Características:

Com três contatos independentes, pode controlar a alimentação trifásica e uma linha zero ao mesmo tempo.

O sistema de contato é feito de materiais de alta qualidade com boa condutividade e resistência ao desgaste.

O sistema eletromagnético possui força de sucção suficiente para engatar e liberar os contatos de forma confiável.

O dispositivo extintor de arco pode extinguir efetivamente o arco gerado quando os contatos são desconectados, protegendo os contatos contra danos.

O contator de intertravamento mecânico da série Stls-2 (Cjx2) é adequado para usar nos circuitos a tensão nominal de até 660 V CA 50 Hz ou 60 Hz, corrente nominal de até 95 A, para fazer e interromper, iniciar e controlar frequentemente o motor CA. Combinado com o bloco de contato auxiliar, atraso do temporizador e dispositivo de intertravamento da máquina, etc., ele se torna o contator de retardo, contator de intertravamento mecânico, partida estrela-triângulo. Com um relé térmico, ele é combinado em uma partida eletromagnética. O contator é produzido de acordo com IEC 60947-1.

Princípio de Operação

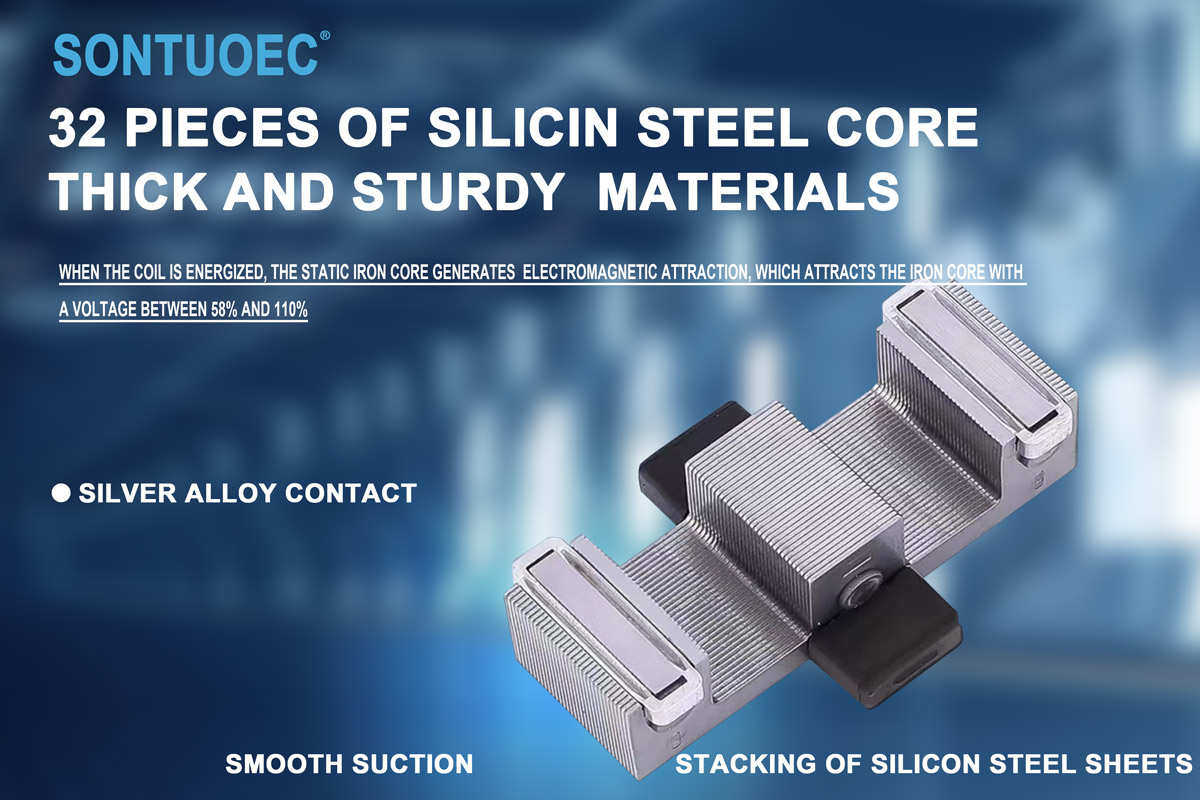

Quando a bobina do Contator AC 3P é energizada, o núcleo de ferro gera magnetismo e atrai o sistema de contato para fechar, conectando assim a fonte de alimentação trifásica e um fio zero. Quando a bobina é desenergizada, o núcleo perde seu magnetismo e o sistema de contato se separa sob a ação de uma mola, desconectando a alimentação trifásica da linha zero. Desta forma, o Contator AC 3P pode realizar o controle remoto de cargas elétricas.

Cenários de aplicação

O contator CA 3P é amplamente utilizado em vários sistemas de energia que precisam controlar a energia trifásica e uma linha zero ao mesmo tempo, como:

Campo de automação industrial: utilizado para controlar as operações de partida, parada e reversão do motor.

Sistema de energia: usado para realizar controle remoto e proteção do sistema de energia.

Automação predial: utilizada para controlar o acionamento e desligamento de iluminação, ar condicionado e outros equipamentos.
