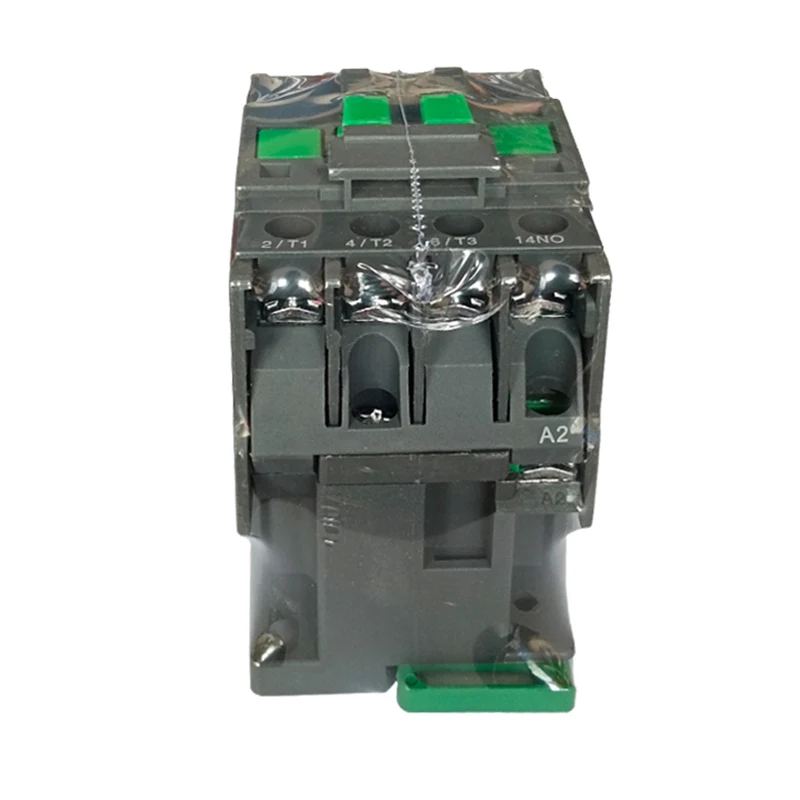

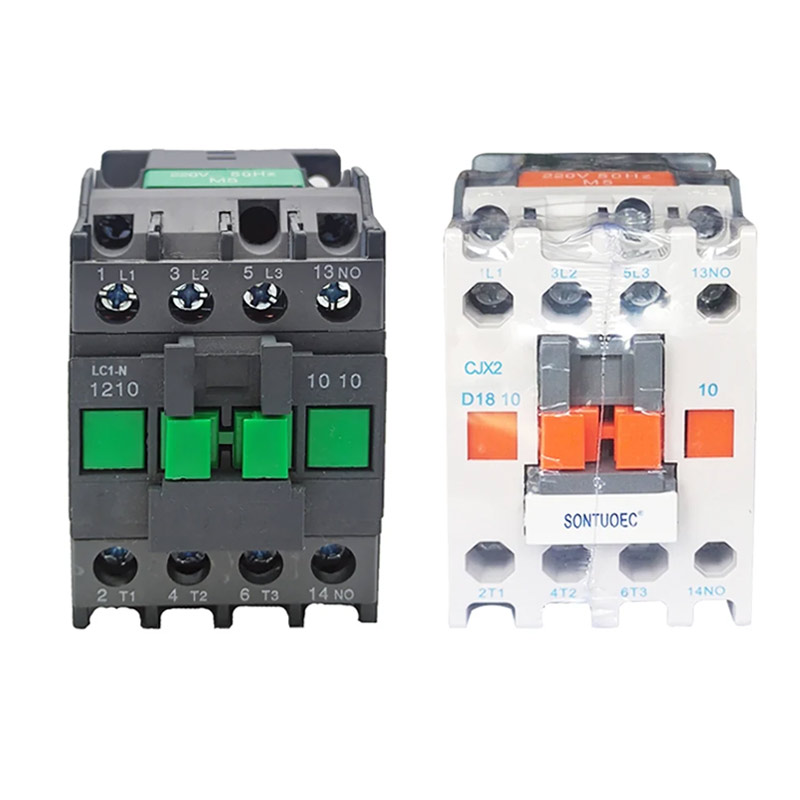

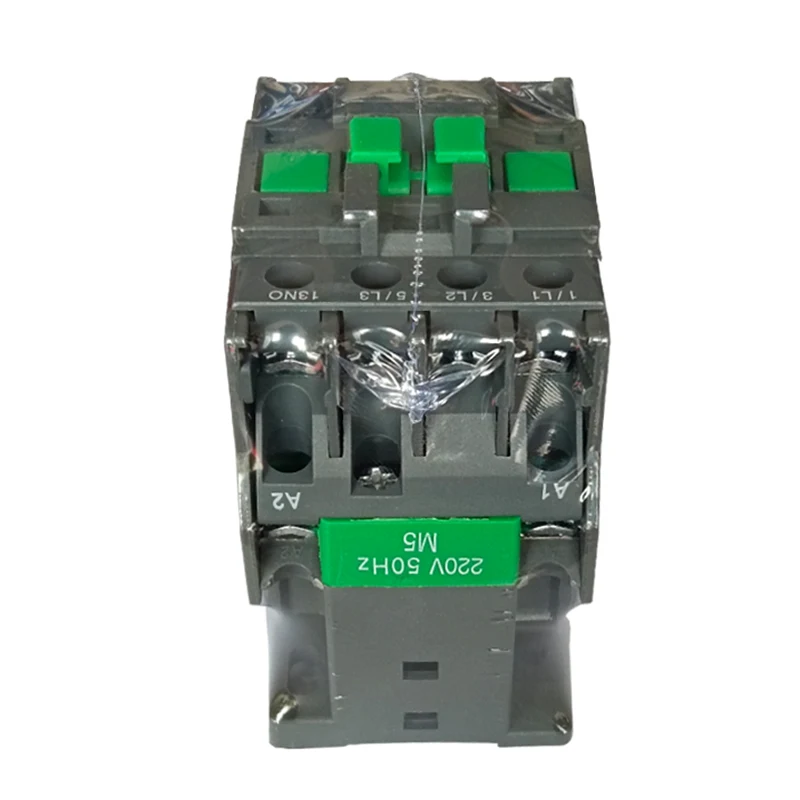

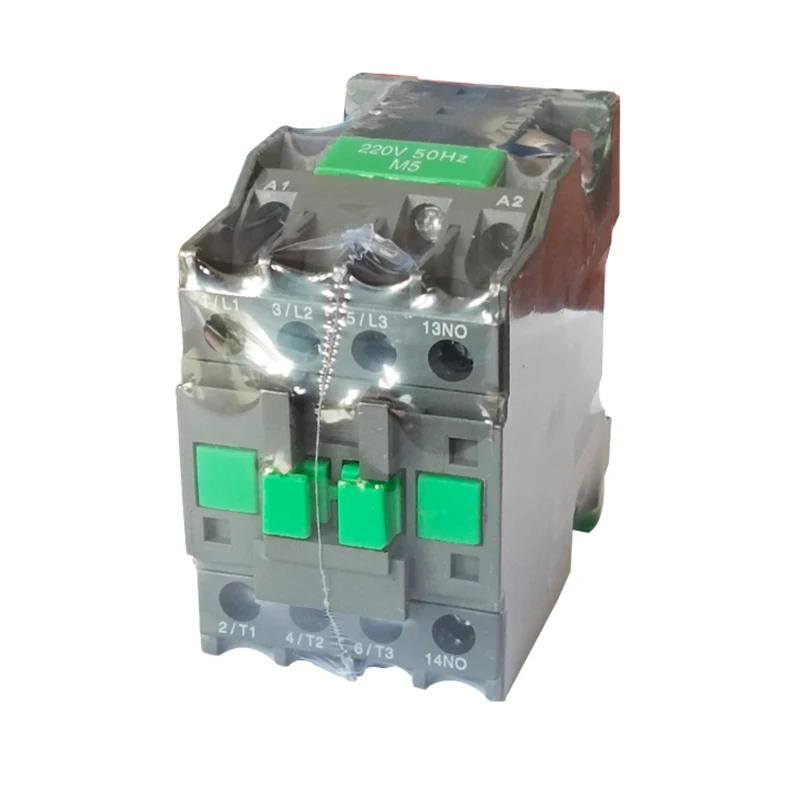

Contator de CA do tipo LC1-N

Os contatores CA do tipo LC1-N são adequados para uso em circuitos com 50Hz ou 60Hz, tensões de até 660V (até 690V para alguns modelos) e correntes de até 95a. É usado para conectar e quebrar circuitos em longas distâncias, bem como frequentemente iniciando e controlando motores CA.

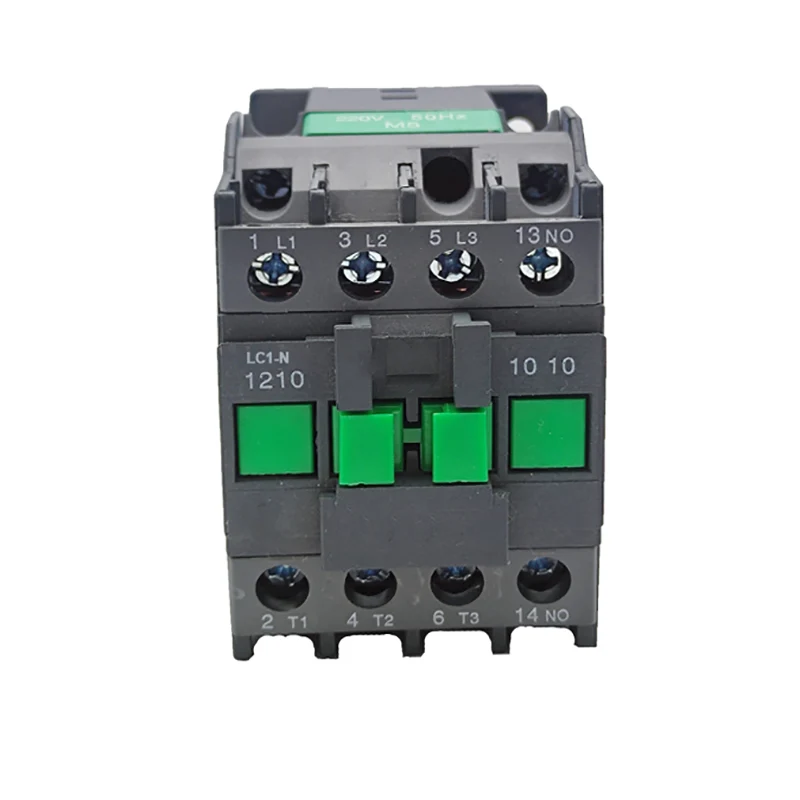

Modelo:LC1-N1210

Enviar consulta

Descrição do produto

Tipo		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Corrente de trabalho nominal (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente de trabalho nominal (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Classificações StandardPower de três fases Motores 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrente de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida elétrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida elétrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecânica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contatos	3p+não					3p+nc+não
Número de contatos	3p+nc					3p+nc+não

Características estruturais

Design modular: o contator de CA do tipo LC1-N adota o design modular com combinação completa de funções, o que é conveniente para os usuários escolherem e combinarem de acordo com suas necessidades.

Sistema eletromagnético: incluindo bobina eletromagnética e núcleo de ferro, que é uma parte importante do contator, contando com ele para conduzir o fechamento e a desconexão dos contatos.

Sistema de contato: incluindo contato principal e contato auxiliar. O contato principal é usado para conectar e quebrar o circuito principal e controlar a corrente maior; O contato auxiliar está no circuito de controle para atender aos requisitos de vários métodos de controle.

Sistema de extinção de arco: Equipado com um dispositivo de extinção de arco, geralmente a cobertura de extinção de arco de arco de arco longitudinal semi-fechada e equipada com um forte circuito de arco de sopro magnético para garantir que os contatos para quebrar o circuito gerado pelo arco sejam de forma confiável, reduzir os danos ao arco aos contatos.

O princípio da operação

Quando o circuito de controle é energizado, a bobina eletromagnética gera um campo magnético, que atrai o núcleo de ferro para acionar os contatos para fechar, conectando assim o circuito principal do compressor. Quando o circuito de controle é desenergizado, o campo magnético desaparece, o núcleo de ferro é redefinido sob a ação da mola, o contato é desconectado e o circuito principal do compressor também é desconectado.

Principais parâmetros técnicos

Tensão da fonte de alimentação de controle nominal: incluindo 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V e outras opções.

Tensão de sucção: geralmente (0,85 ~ 1,1) vezes a tensão de alimentação de controle nominal.

Tensão de liberação: geralmente (0,2 ~ 0,75) vezes a tensão de alimentação de controle nominal.

Tempo de sucção: dependendo do modelo, o tempo de sucção varia, geralmente entre 12 ~ 35ms.

Tempo de liberação: Novamente, o tempo de liberação varia dependendo do modelo, geralmente entre 4 ~ 20ms.

Vida elétrica: Na categoria de uso do AC-3, a vida elétrica pode ser centenas de milhares de vezes a milhões de vezes.

Vida mecânica: a vida mecânica está tipicamente na faixa de milhões a 10 milhões de ciclos.
