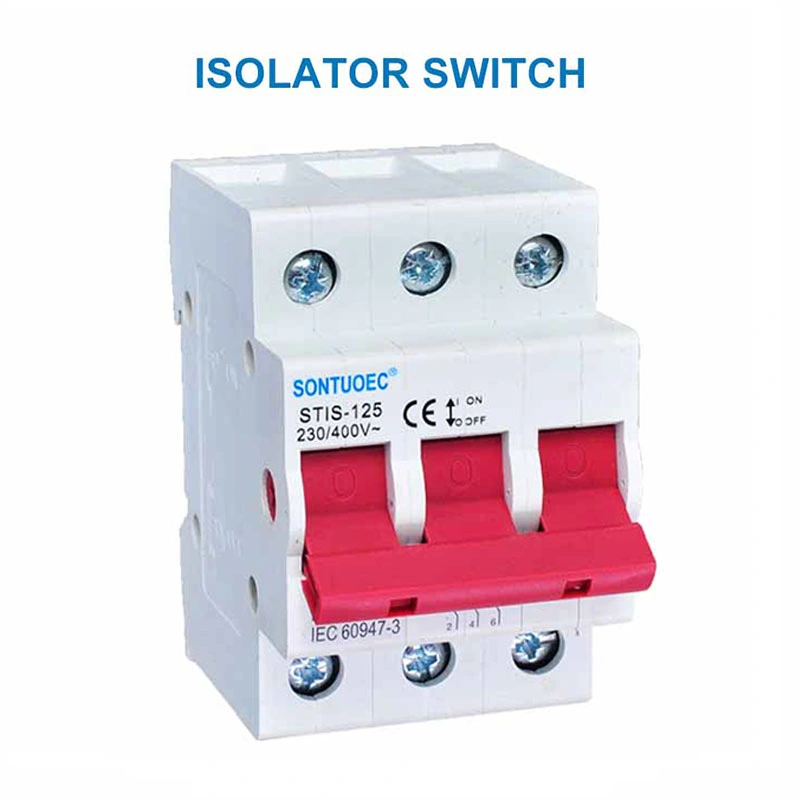

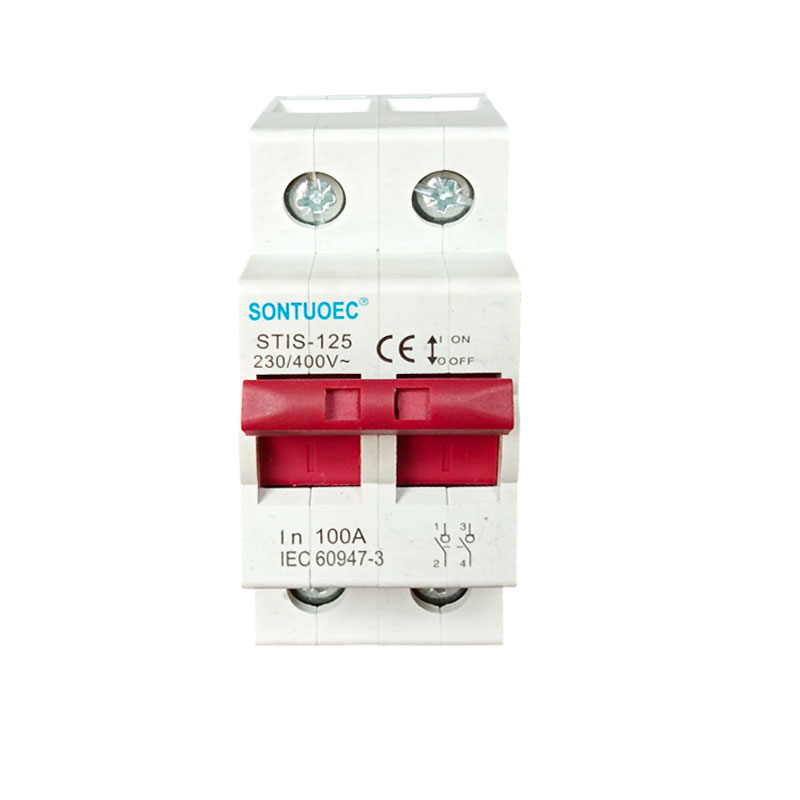

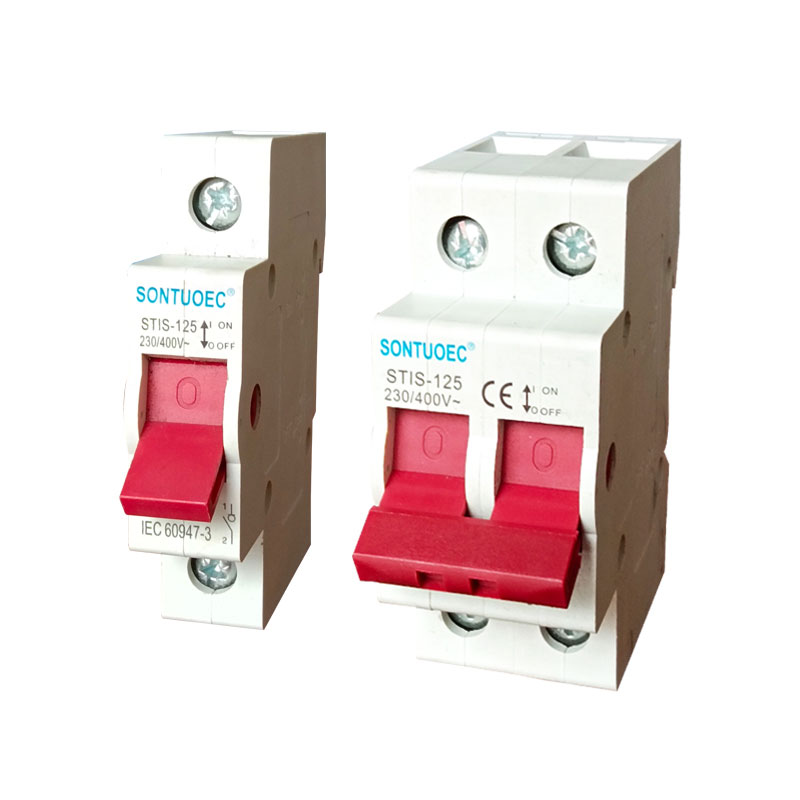

Chave de isolador STIS-125

O interruptor do isolador STIS-125 são interruptores especialmente projetados usados para isolar, seccionar ou conectar circuitos em sistemas elétricos. Normalmente, não tem a capacidade de quebrar as correntes de carga, mas pode dividir e fechar com segurança os circuitos onde não há carga ou muito pouca corrente. A principal função de uma chave de desconexão é fornecer um ponto de desconexão visível para garantir que o equipamento elétrico possa ser acessado com segurança pelo pessoal quando estiver sendo reparado ou inspecionado.

Modelo:STIS-125

Enviar consulta

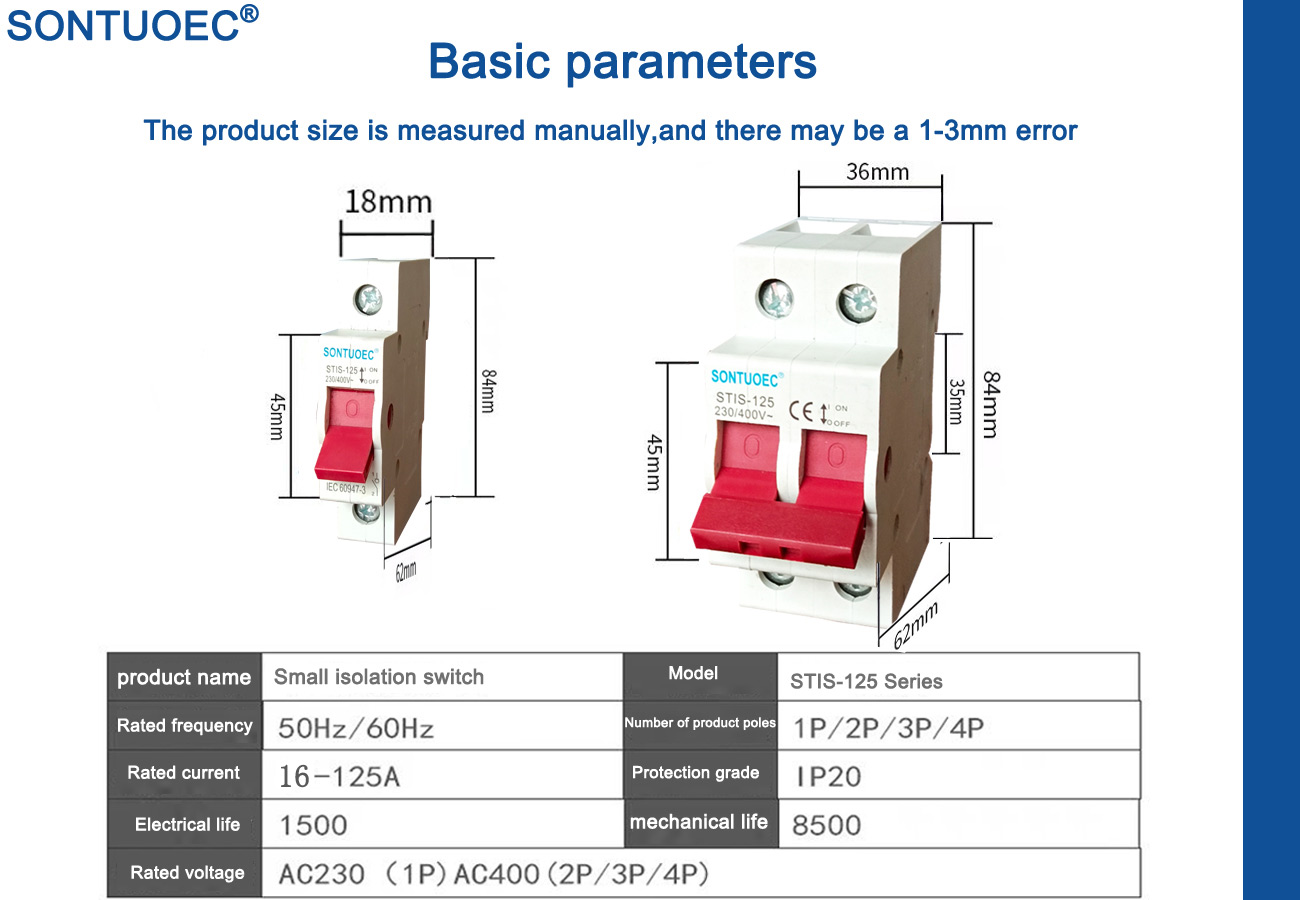

Descrição do produto

Nome do produto	Chave de isolador STIS-125
Pólo	1p 2p 3p 4p
Avaliado Atual	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Avaliado Tensão	1p: AC230V 2p, 3p.4p: AC400V
Tensão de isolamento Ui	690V
Avaliado A tensão de resistência ao impulso (1.2/50) UIMP	6kV
Avaliado curto ICW de corrente de resistência ao circuito	12LE/1S
Avaliado curto Capacidade de fabricação de circuito ICM	20LE/0.1S
Criação classificada e capacidade de quebra	3ie, 1,05Ue, cosφ = 0,8
Use a categoria	AC-21B, AC-22A
Elétrica Vida	1500
Mecânico Vida	8500
Poluição Grau	3
Armazenar Temperatura	-35ºC ~ +70ºC
Instalação altitude	<2000m
Máximo Capacidade de fiação (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Máximo Limitar o torque	2.0 (20a ~ 63a) 3,5 (80a ~ 125a)

Estrutura e recursos

1.Structure:

O comutador isolador STIS-125 está disponível em uma variedade de configurações, mas geralmente incluem um contato fixo e um contato móvel. Por meio de um mecanismo operacional (por exemplo, alça, motor, etc.), o contato pode ser movido para abrir ou fechar um circuito.

2.Features:

Propriedades isolantes altas: componentes como contatos, isoladores e caixas de interruptores de desconexão geralmente são feitos de materiais altamente isolantes para garantir que a resistência ao isolamento entre o circuito e o solo seja suficientemente alta no estado desconectado.

Ponto de desconexão óbvio: quando o interruptor isolador da série STIS-125 está no estado desconectado, a lacuna entre seus contatos é grande o suficiente para fornecer um ponto de desconexão óbvio, facilitando o reconhecimento do estado do estado.

Facilidade de operação: Os desconexão em série geralmente são projetados com um mecanismo fácil de operar que permite que o pessoal abra ou feche o circuito com facilidade.

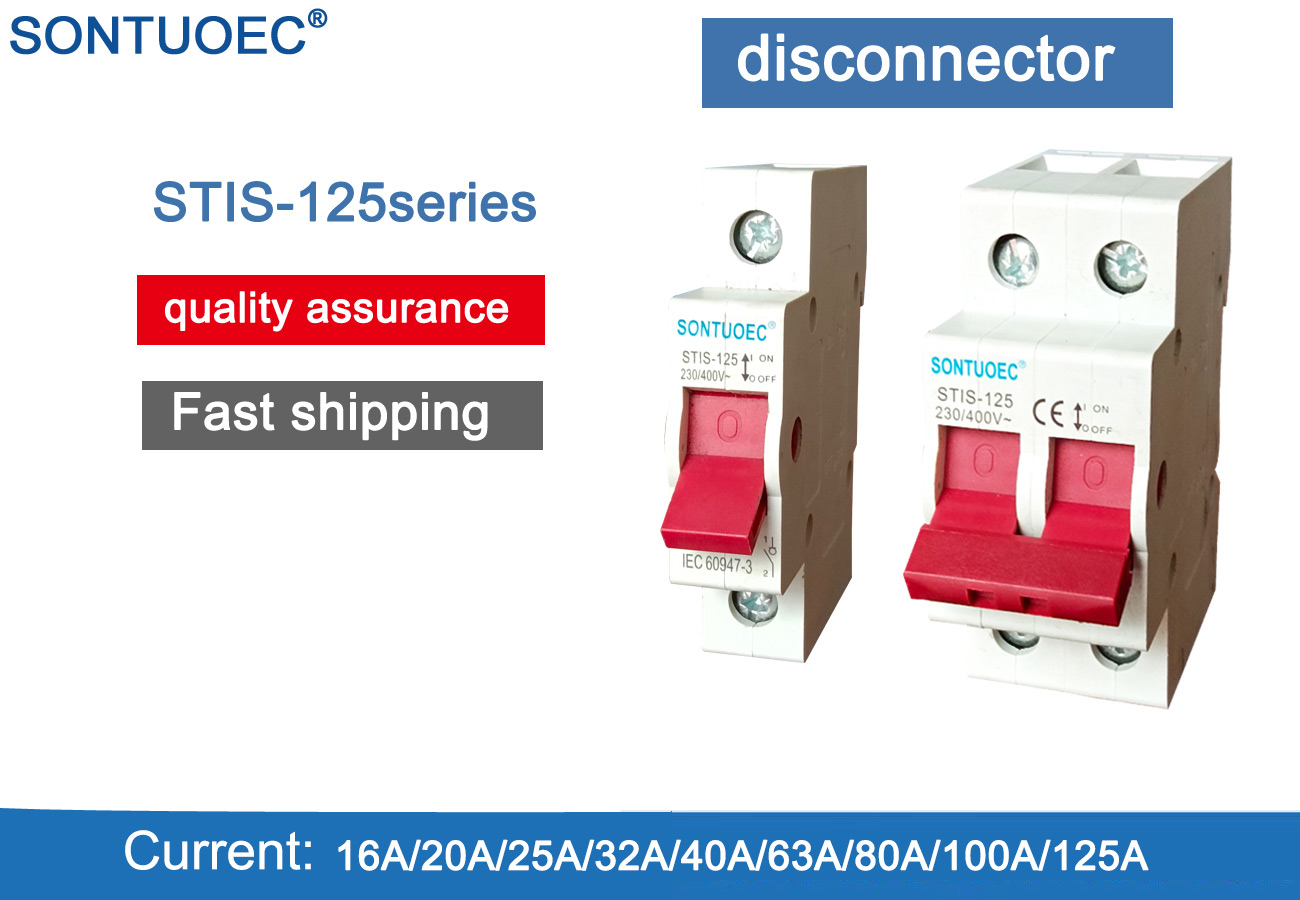

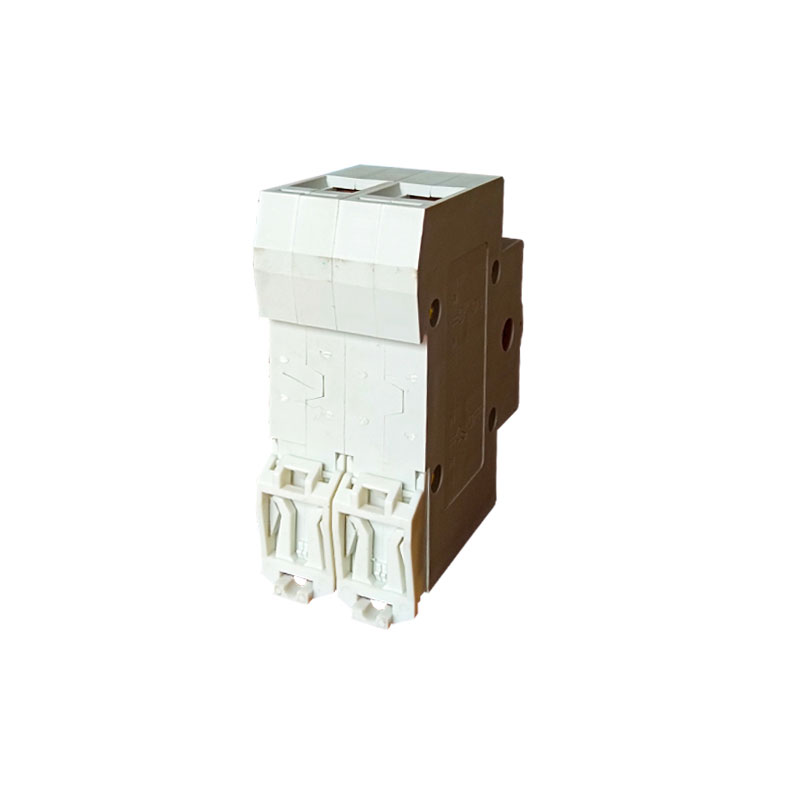

STIS-125 Isolator Switch

Cenários de aplicação

Os desconectores em série são amplamente utilizados em vários sistemas elétricos, incluindo, mas não limitados a: sistema de energia: em usinas de energia, subestações e outros sistemas de energia, os desconexão em série são usados para isolar, segmentar ou conectar circuitos de alta tensão. Os sistemas industriais: em fábricas, os outros sistemas de construção e outros sistemas industriais. A série de interruptores de desconexão geralmente é instalada na caixa de distribuição, usada para controlar o limite do circuito.

Precauções para seleção e uso

1.SELECTION:

Ao selecionar um comutador isolador da série STIS-125, você precisa considerar a tensão nominal e a corrente nominal do circuito, o ambiente de uso (por exemplo, interno, externo, à prova de explosão, etc.), bem como o modo de operação (por exemplo, manual, motorizado etc.) e outros fatores.

2.Precauções para uso:

Antes de operar o comutador de desconexão, verifique se o circuito está desconectado ou em uma condição sem carga.

Durante a operação, observe os regulamentos de segurança elétrica relevantes e procedimentos operacionais.

Inspecione e mantenha regularmente o interruptor de desconexão para garantir sua operação e segurança normais.
