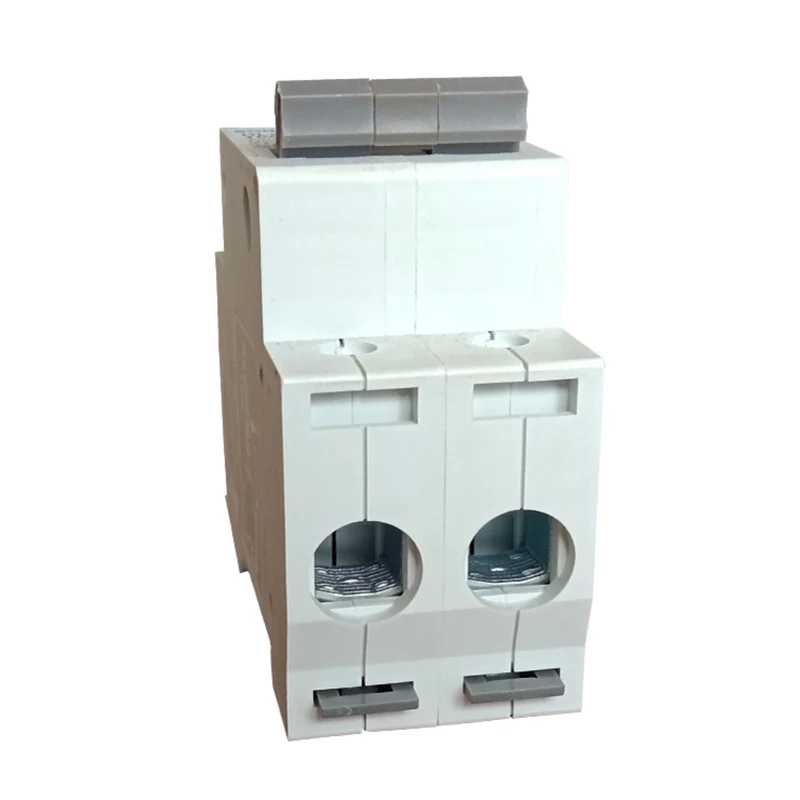

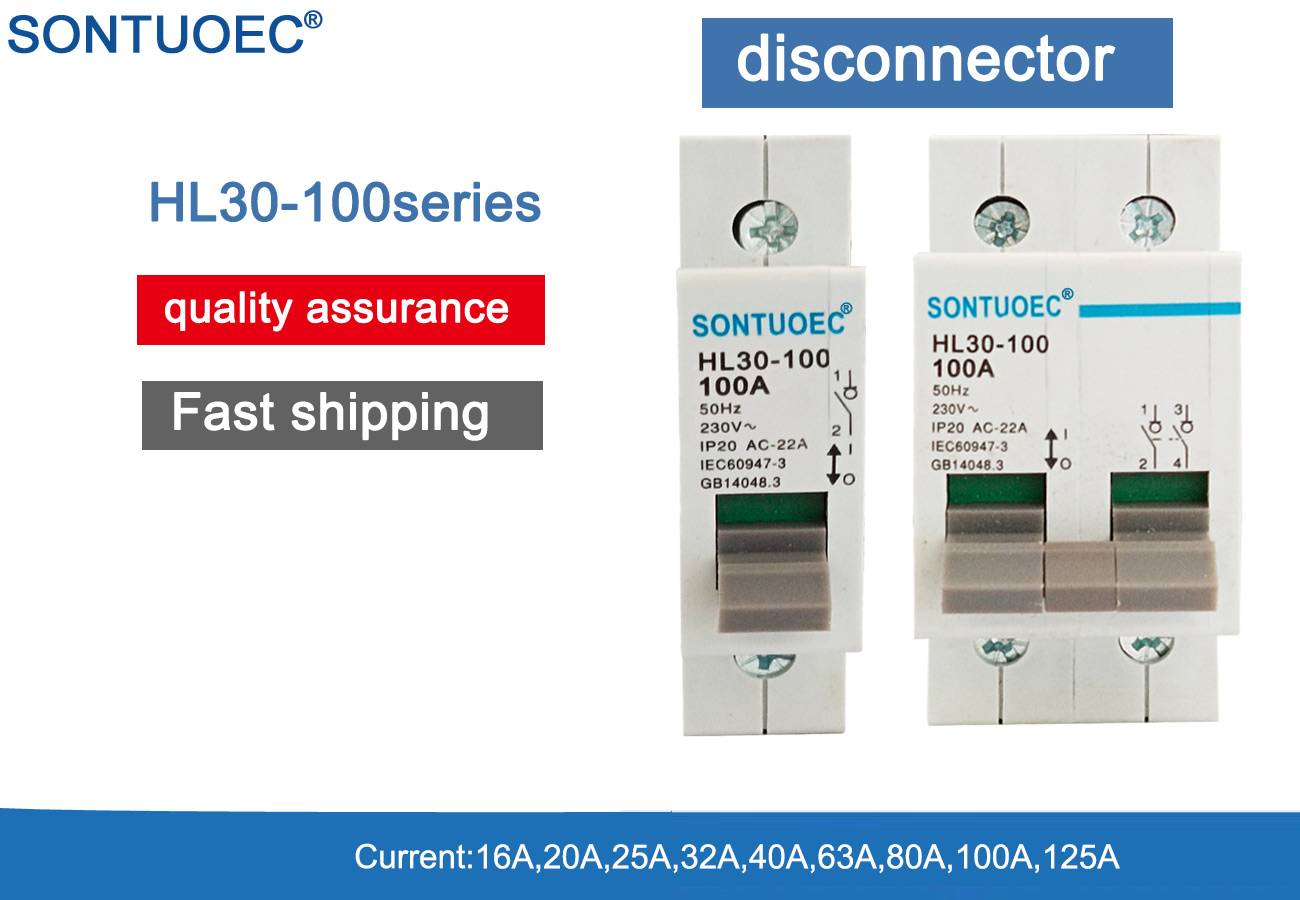

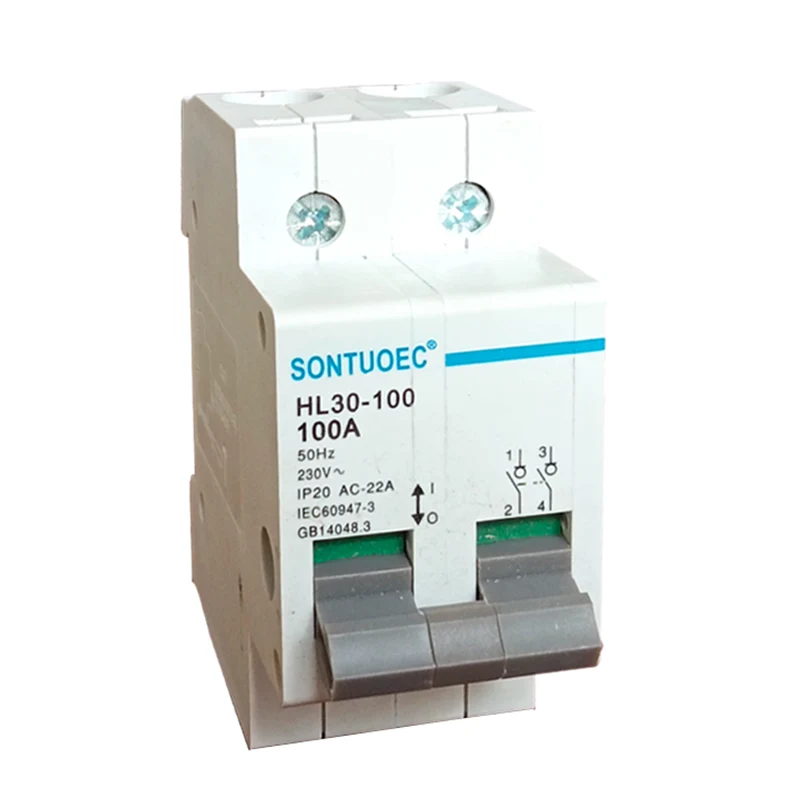

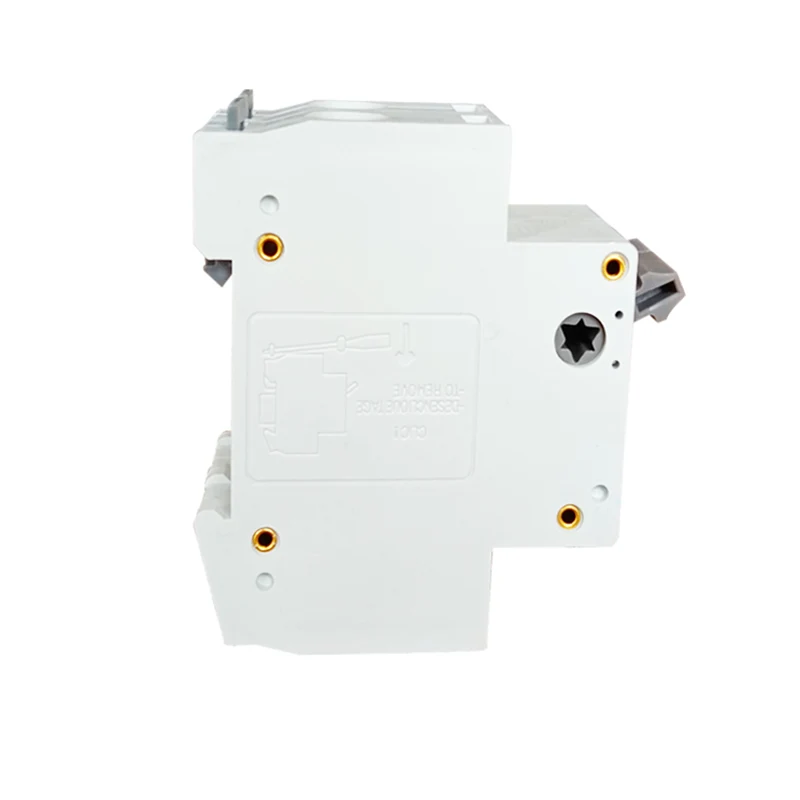

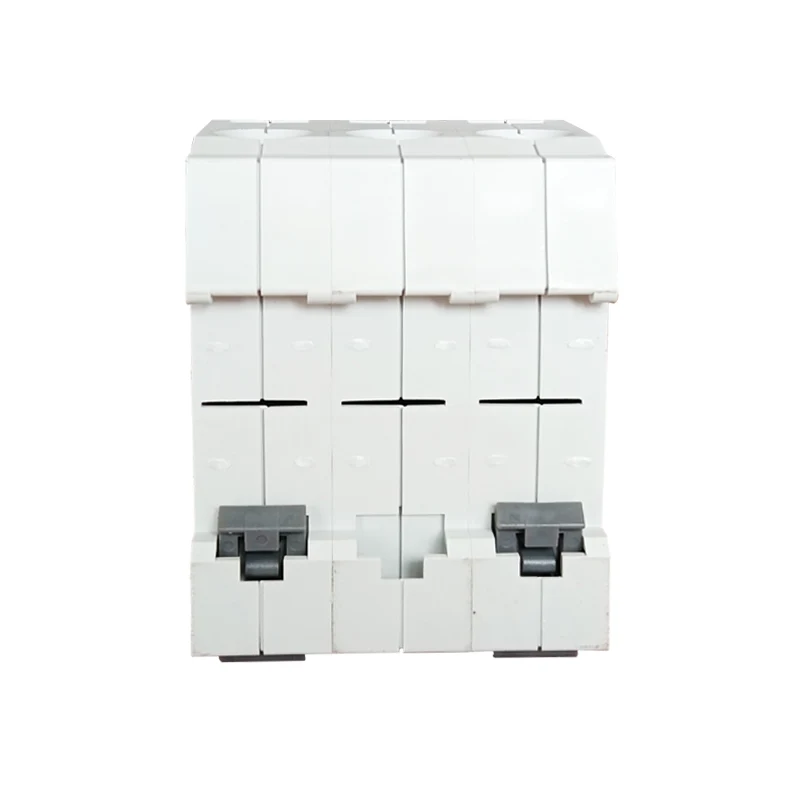

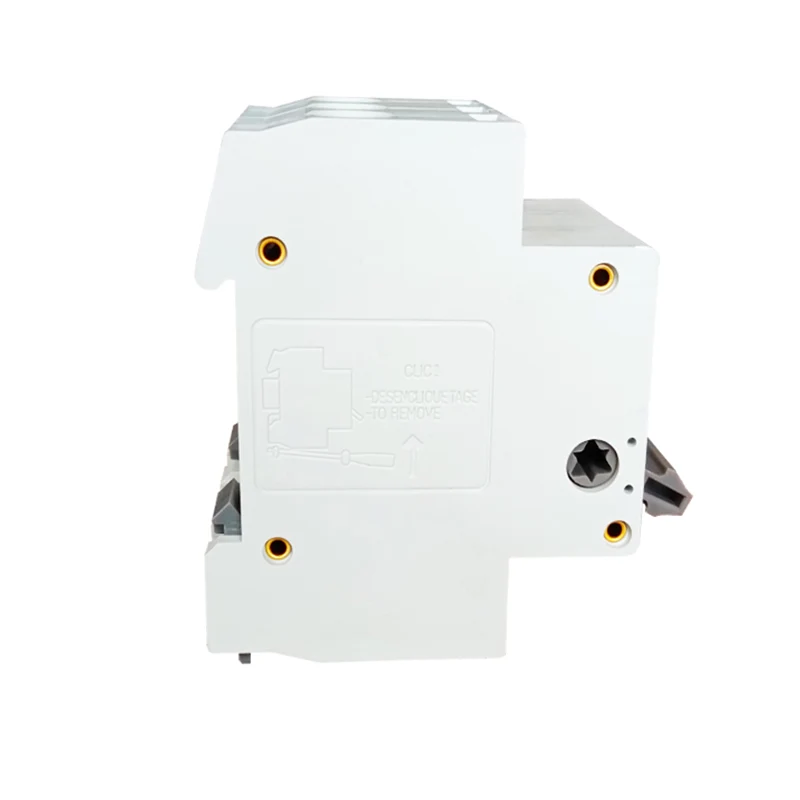

Switch de isolador HL30-100

O Sontuoec é um fornecedor e atacadista da Switch Isolator HL30-100, com qualidade e preço competitivos na China.

Enviar consulta

Descrição do produto

Nome do produto	Interruptor isolador da série HL-30
Pólo	1p 2p 3p 4p
Avaliado Atual	16,25a, 40a, 63a, 80a, 100a, 125a
Avaliado Tensão	1p: AC230V 2p, 3p.4p: AC400V
Tensão de isolamento Ui	690V
Avaliado A tensão de resistência ao impulso (1.2/50) UIMP	6kV
Avaliado curto ICW de corrente de resistência ao circuito	12LE/1S
Avaliado curto Capacidade de fabricação de circuito ICM	20LE/0.1S
Criação classificada e capacidade de quebra	3ie, 1,05Ue, cosφ = 0,8
Use a categoria	AC-21B, AC-22A
Elétrica Vida	1500
Mecânico Vida	8500
Poluição Grau	3
Armazenar Temperatura	-35ºC ~ +70ºC
Instalação altitude	<2000m
Máximo Capacidade de fiação (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Máximo Limitar o torque	2.0 (20a ~ 63a) 3,5 (80a ~ 125a)

Princípio da operação

O princípio da operação do interruptor isolador HL30-100 é relativamente simples. Ele contém um ou mais contatos que podem ser abertos ou fechados quando o interruptor é operado. Quando os contatos são fechados, as células da bateria são conectadas, permitindo que a corrente passe. Quando os contatos estão abertos, a conexão entre as células é quebrada e a corrente não pode fluir.

Cenários de aplicação

Desconectador de Micro -Switch 1p, 2p, 3p, 4p (MSD). Quando o interruptor do isolador HL30-100 é aberto, há uma distância de isolamento entre os contatos e a marca de desconexão óbvia conforme a exigência da estação. Pode ser usado como interruptor principal ou para abrir ou fechar o circuito.
