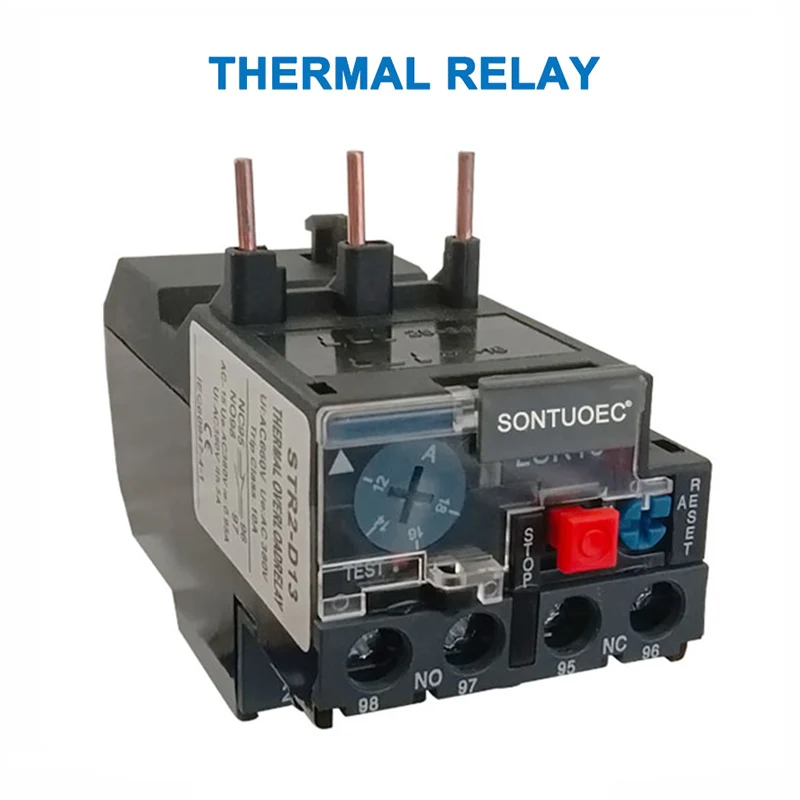

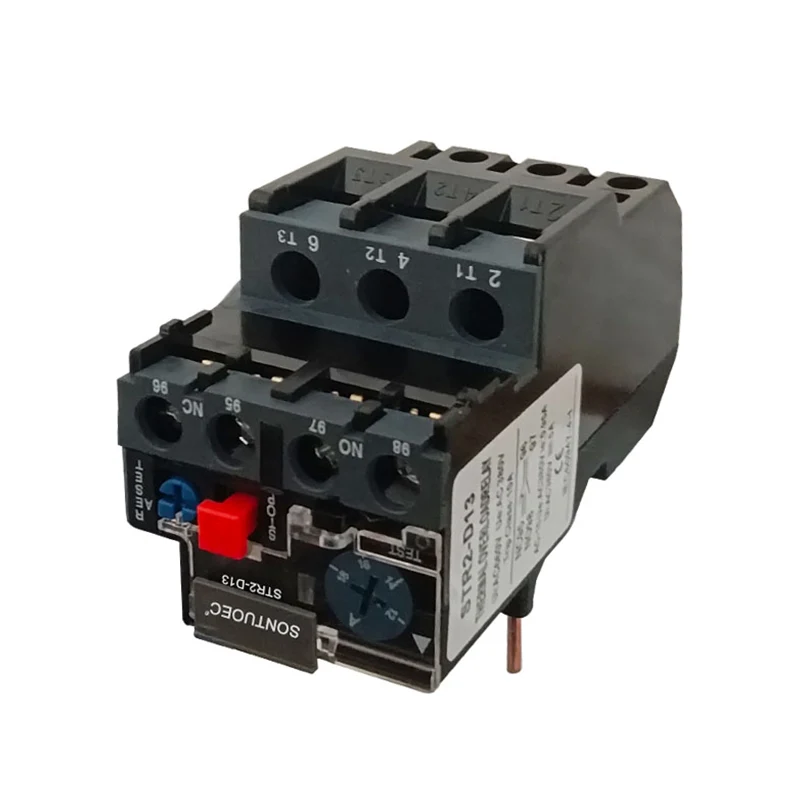

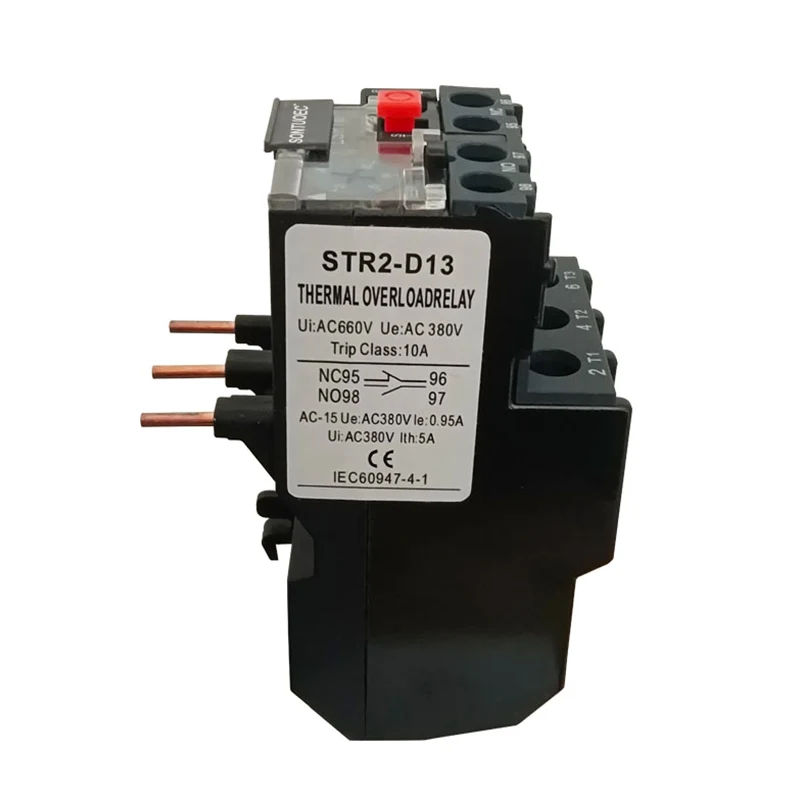

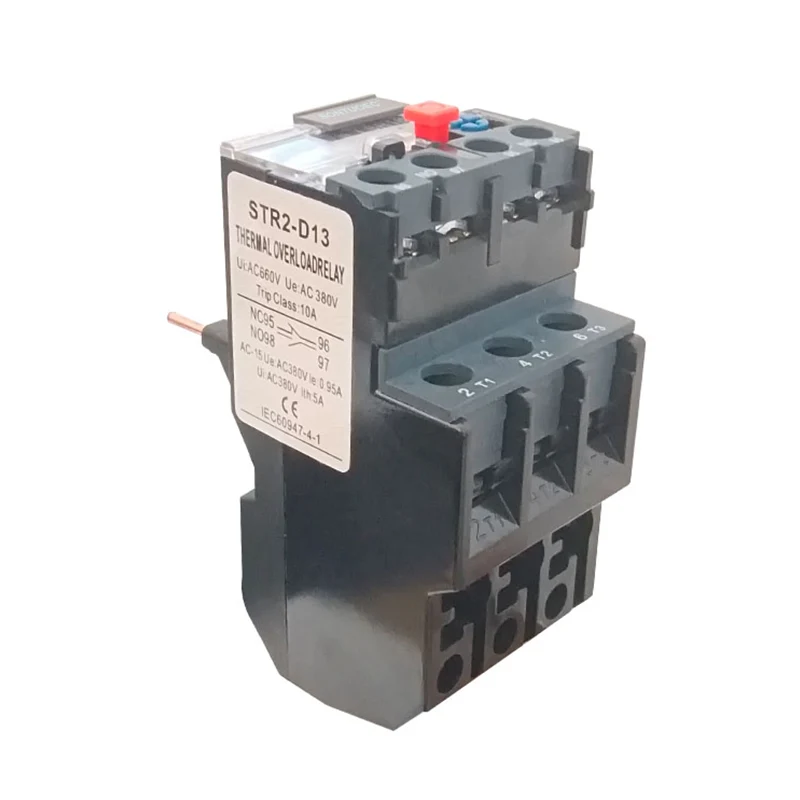

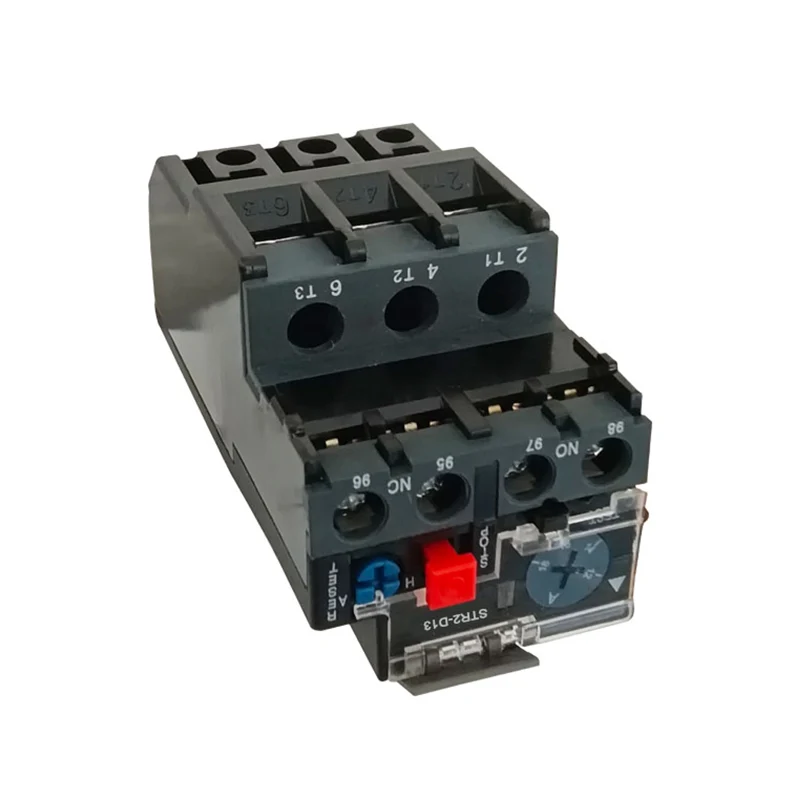

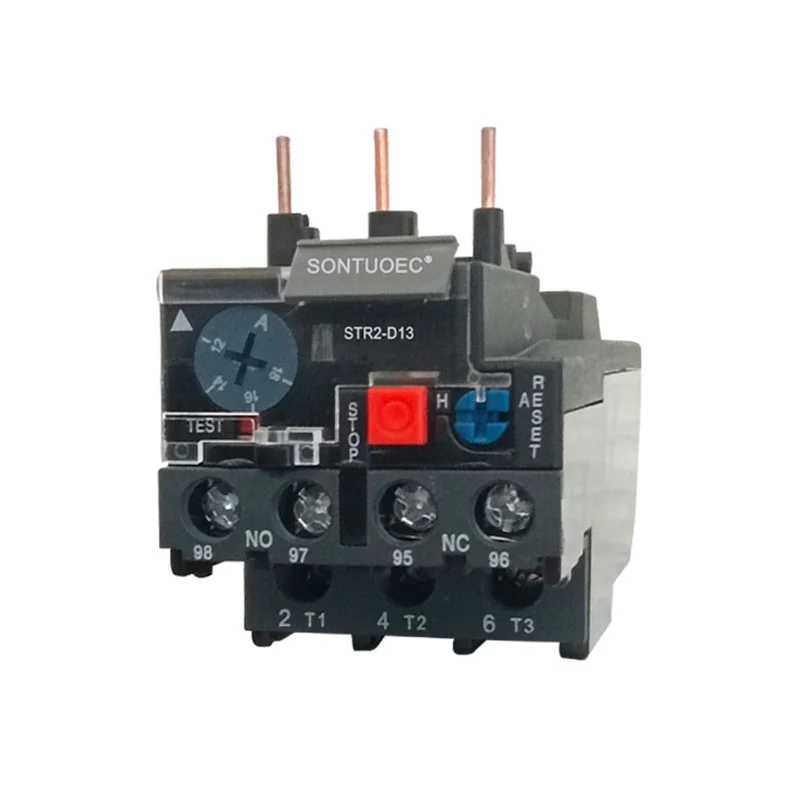

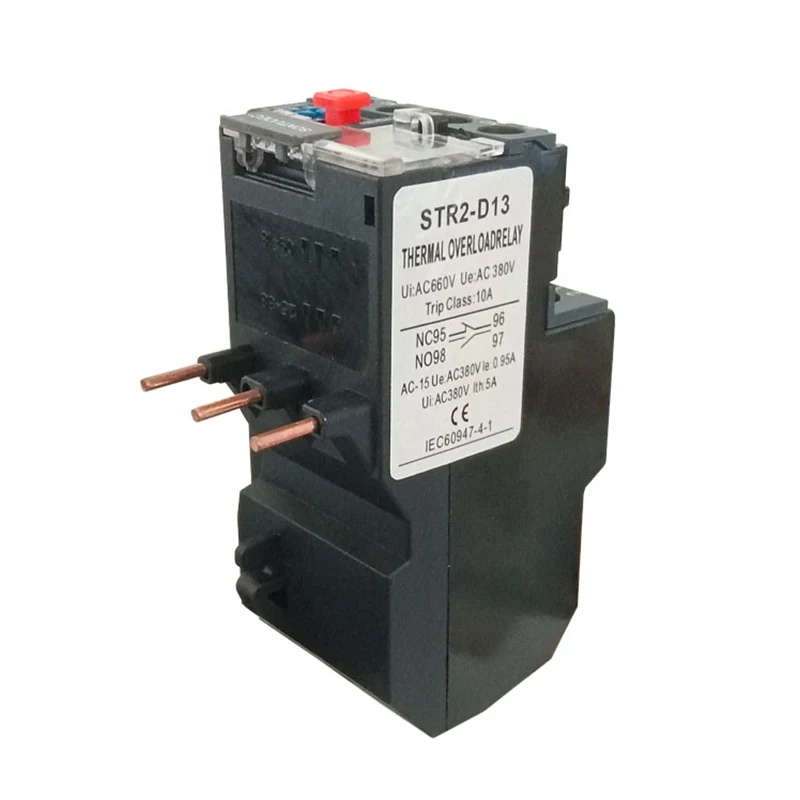

Relé térmico STR2-D13

O relé térmico STR2-D13 é o uso da corrente através do calor gerado pelo elemento térmico, para que existam diferentes coeficientes de expansão da deformação da folha bimetálica, quando a deformação atinge uma certa distância, para promover a ação da ação do motor. Como um elemento de proteção contra sobrecarga do motor, o relé térmico STR2-D13 tem as vantagens de tamanho pequeno, estrutura simples e baixo custo.

Modelo:STR2-D13

Enviar consulta

Descrição do produto

Especificações:

Nome do produto	Relé de sobrecarga térmica
Modelo	STR2-D13
Material	Componentes eletrônicos de plástico
Contato térmico	1No+1nc
Corrente retransmitida térmica	0.1a-25a
Faixa de corrente ajustável (a) Faixa de configuração	1a-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Por favor, observe o intervalo atual quando faça o pedido
Ui
Freqüência	660V
Classe de tropeço	50/60Hz
Tamanho total (aprox)	7 × 4,5 × 7,5cm/2,8 "× 1,8 × 2,95" （lwh）
Cor	Como a imagem mostrada

Principais parâmetros técnicos

Modelo	Corrente classificada	NÃO.	Faixa de configuração (A)	Para contator
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1.6
		1307	1.6 ～ 1,9 ～ 2,2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Composição e estrutura

O relé térmico STR2-D13 consiste principalmente em elemento de aquecimento, bimetal, contatos e um conjunto de mecanismo de transmissão e ajuste. Entre eles, o elemento de aquecimento é um fio de resistência com pequeno valor de resistência, que é conectado em série no circuito principal do motor a ser protegido; A folha bimetal é feita de dois tipos de folhas de metal com diferentes coeficientes de expansão térmica rolados e pressionados juntos, e quando a corrente elétrica passa pelo elemento de aquecimento, a folha bimetal será dobrada por causa do calor.

STR2-D13 Thermal Relay

Parâmetros técnicos

Os principais parâmetros técnicos do relé térmico STR2-D13 incluem tensão nominal, corrente nominal, frequência nominal e faixa de corrente de retificação. Entre eles, a tensão nominal refere-se ao valor mais alto de tensão que o relé térmico STR2-D13 pode funcionar normalmente, geralmente 220V, 380V, 600V, etc.; A corrente nominal refere-se à corrente através do relé térmico STR2-D13; A frequência nominal é geralmente projetada de acordo com o 45-62Hz; O intervalo da corrente nominal descreve a relação entre o tempo de ação do relé térmico STR2-D13 e o quadrado da corrente inversamente proporcional sob a condição de uma determinada corrente.

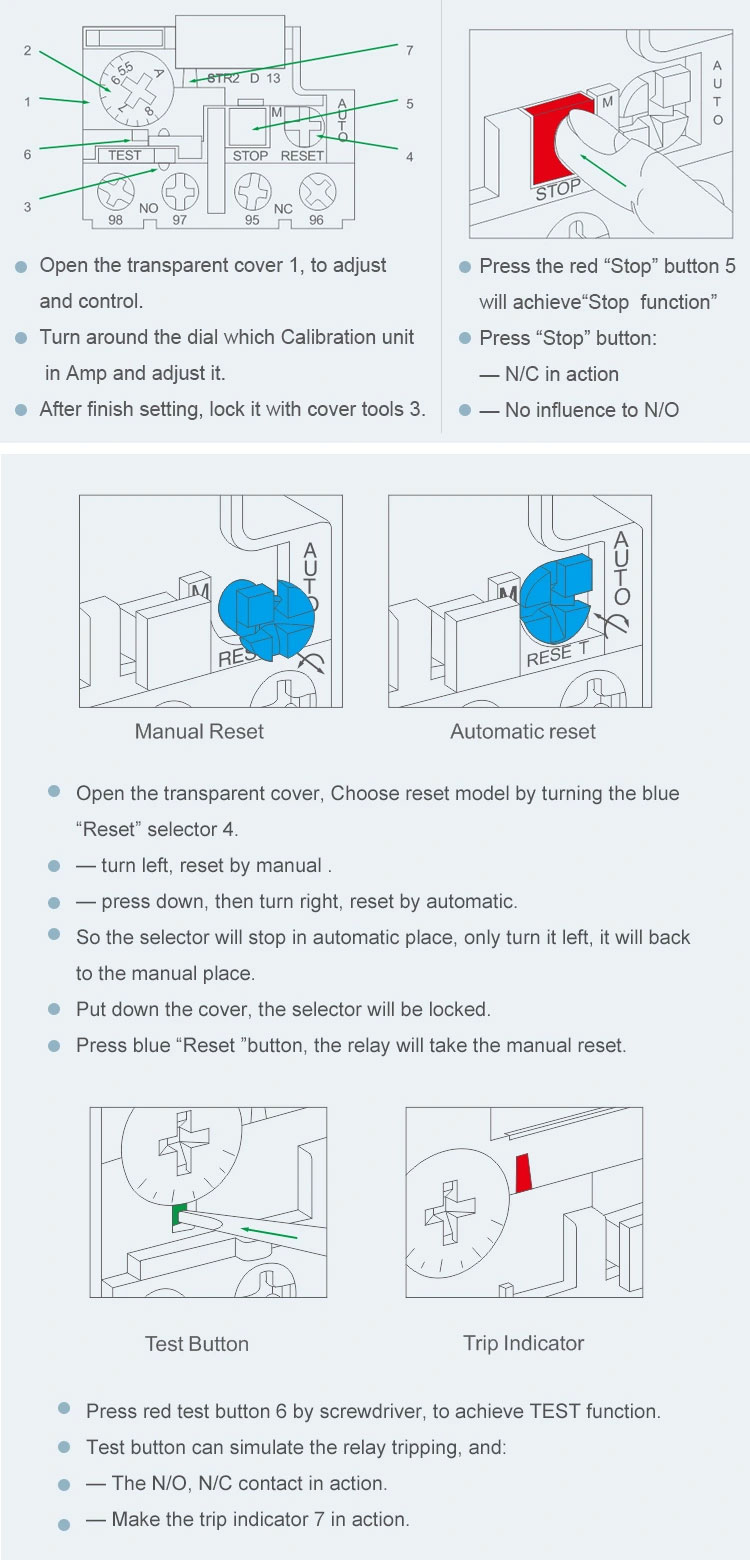

Características operacionais

As características operacionais de um relé térmico STR2-D13 dependem principalmente de seu elemento bimetal e aquecimento interno. Quando o motor está sobrecarregado, a corrente no enrolamento aumenta e a corrente através do elemento de relé térmico STR2-D13 também aumenta, fazendo com que o bimetal subisse a uma temperatura mais alta e se dobra em maior extensão, empurrando assim a biela para a ação e desconectando o circuito de controle. Depois que o relé térmico STR2-D13 foi acionado, o bimetal requer um período de resfriamento antes que ele possa ser redefinido.

Função e aplicação

Os relés térmicos STR2-D13 são usados principalmente para proteger motores elétricos contra falhas como sobrecargas, quebras de fase e fontes de alimentação trifásicas desequilibradas. Nos circuitos motores, os relés térmicos STR2-D13 são mais eficazes quando usados em conjunto com os disjuntores com proteção de curto-circuito. Além disso, os relés térmicos STR2-D13 também podem ser usados para proteção contra sobrecarga de outros equipamentos elétricos ou circuitos elétricos.

Precauções para seleção e uso

Ao selecionar relés térmicos STR2-D13, a consideração abrangente deve ser feita de acordo com a corrente nominal do motor, o ambiente de trabalho, a corrente de partida, a natureza da carga e outros fatores. O relé térmico STR2-D13 deve ser instalado em um ambiente de gás seco, ventilado e não corrosivo e garantir que sua fiação seja correta e firme.

No curso do uso, o status de funcionamento do relé térmico STR2-D13 deve ser verificado regularmente para garantir sua operação e segurança normais.
