RCCB STID-63

STID-63 RCCB, nome completo Disjuntor de Corrente Residual (STID-63 RCCB), é um dispositivo de segurança elétrica projetado especificamente para evitar incêndios elétricos e acidentes por eletrocussão. Monitora principalmente a corrente residual no circuito, ou seja, a diferença entre a corrente da linha fogo e a linha zero. Quando esta diferença (geralmente causada por vazamento) excede um valor predefinido, o RCCB STID-63 desligará automaticamente o circuito em um período muito curto de tempo, protegendo assim a segurança pessoal e o equipamento contra danos.

Modelo:STID-63

Enviar consulta

Descrição do produto

Modo	Tipo eletromagnético, tipo eletrônico
PADRÃO	IEC61008-1
Características atuais residuais	A e g, s
Pólo	2P 4P
Capacidade nominal de fazer e quebrar	500A(In=25A 40A)ou 630A(In=63A)
Corrente nominal(A)	16,25,40,63A
Frequência nominal (Hz)	50/60
Tensão nominal	AC 230(240)400(415) Frequência nominal: 50/60 Hz
Corrente operacional residual nominal I/ n(A)	0,03, 0,1, 0,3, 0,5;
Corrente residual nominal não operacional I não	0,5I n
Corrente nominal de curto-circuito condicional Inc	6KA
Corrente nominal de curto-circuito residual condicional I Ac	6KA
Classe de proteção	IP20
Em trilho DIN simétrico Montagem em painel de 35 mm

Principais funções do STID-63 RCCB

Proteção contra vazamento: A função principal do RCCB STID-63 é detectar a corrente residual no circuito e desligar rapidamente o circuito quando o vazamento for detectado. As correntes residuais são geralmente causadas por danos no isolamento do equipamento, fios quebrados ou eletrocussão humana.

Proteção de segurança pessoal: Ao cortar rapidamente o circuito de vazamento, o RCCB STID-63 pode prevenir eficazmente acidentes de eletrocussão e proteger a vida do pessoal.

Prevenção contra incêndios elétricos: O vazamento de eletricidade pode levar ao superaquecimento do circuito, o que por sua vez pode causar um incêndio, e a função de desconexão imediata do STID-63 RCCB ajuda a prevenir tais incêndios elétricos.

Princípio de funcionamento do RCCB STID-63

O RCCB STID-63 contém um transformador de corrente residual interno para detectar a corrente residual no circuito. Quando a corrente residual excede um valor predefinido, o transformador aciona o mecanismo de liberação dentro do RCCB STID-63, fazendo com que ele desligue rapidamente o circuito.

1. Transformador de corrente residual: geralmente é um núcleo de ferro em forma de anel que envolve os fios de fogo e zero do circuito. Quando há um desequilíbrio de corrente entre os fios Fogo e Zero (ou seja, há uma corrente residual), o transformador detecta esse desequilíbrio e gera fluxo magnético.

2. Mecanismo de disparo: Quando o transformador detecta uma corrente residual que excede um valor predefinido, ele aciona o mecanismo de disparo. O mecanismo de disparo pode ser um eletroímã, uma mola mecânica ou algum outro tipo de mecanismo usado para interromper rapidamente o circuito.

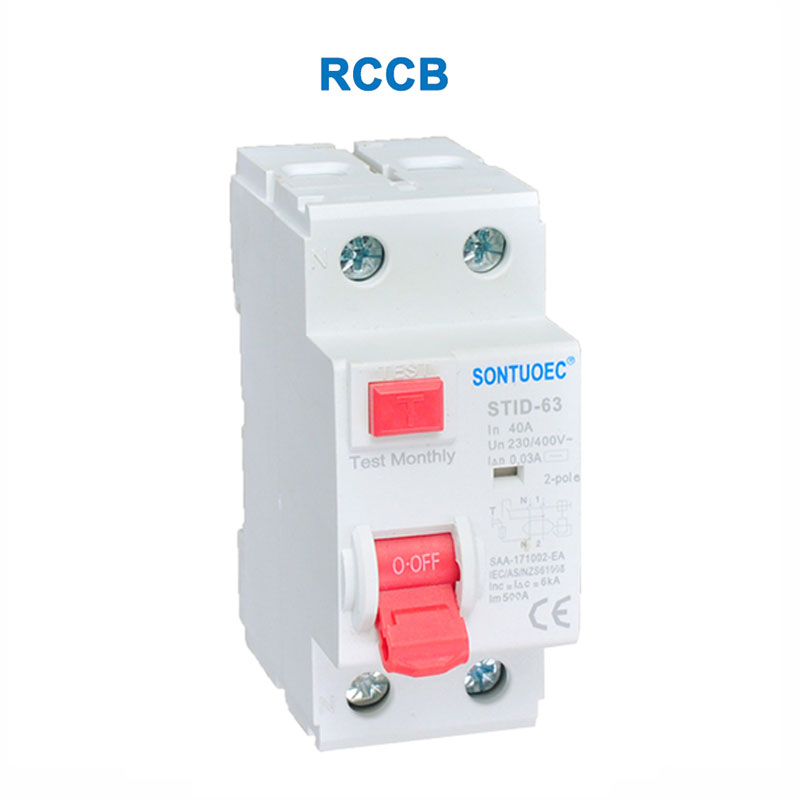

STID-63 RCCB

Características do RCCB STID-63

Alta sensibilidade: STID-63 RCCB pode detectar rapidamente pequenas correntes de fuga e desligar o circuito em um tempo muito curto.

Alta confiabilidade: Após testes e certificação rigorosos, os RCCBs STID-63 têm alta confiabilidade e estabilidade e podem operar de forma estável por um longo tempo.

Fácil de instalar e manter: STID-63 RCCB geralmente adota design modular, fácil de instalar e manter.

Ampla gama de proteção: Os RCCBs STID-63 são adequados para uma ampla gama de sistemas elétricos, incluindo residenciais, comerciais e industriais.

Cenários de aplicação do STID-63 RCCB

Os RCCBs STID-63 são amplamente utilizados em situações onde há necessidade de prevenir ferimentos pessoais e incêndios elétricos causados por vazamento de eletricidade. Por exemplo:

1.Sistema elétrico residencial: Em uma residência, os RCCBs STID-63 são geralmente instalados na caixa de distribuição principal ou na caixa de distribuição de ramal para proteger os circuitos elétricos de toda a residência ou de uma área específica.

2.Sistemas elétricos comerciais: Em edifícios comerciais, os RCCBs STID-63 podem ser usados para proteger circuitos em escritórios, lojas, restaurantes e outros locais.

3.Sistemas Elétricos Industriais: Em áreas industriais, os RCCBs STID-63 são normalmente usados para proteger circuitos críticos, como linhas de produção, equipamentos mecânicos e sistemas de controle.
