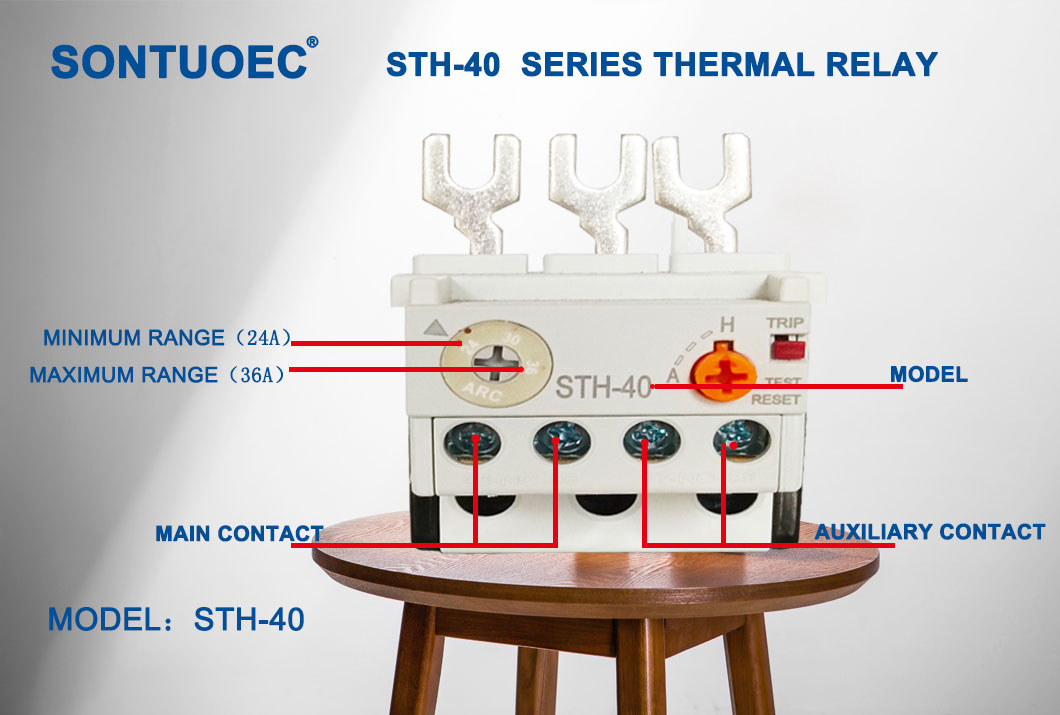

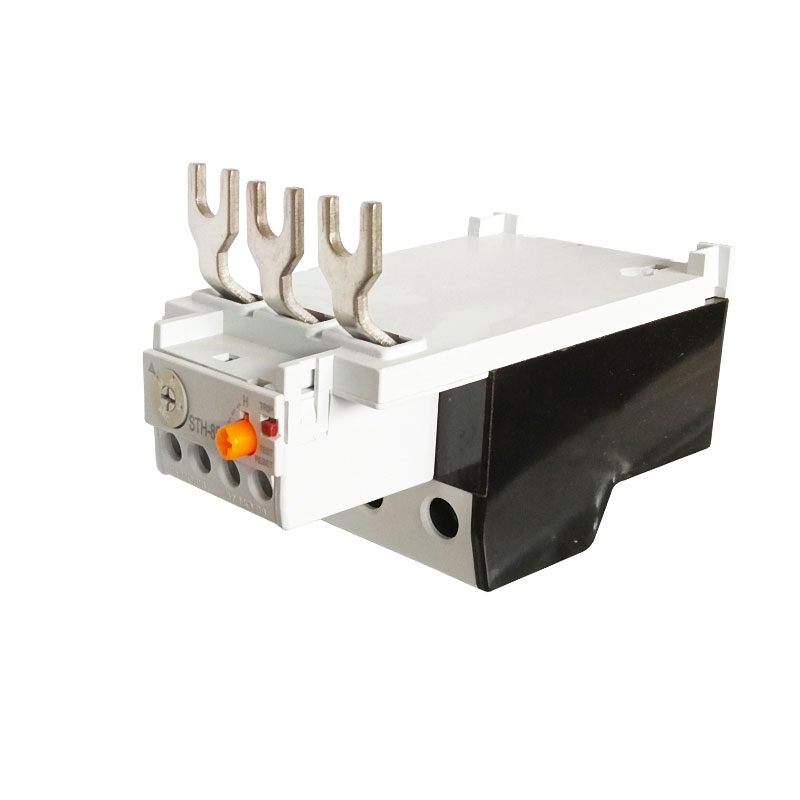

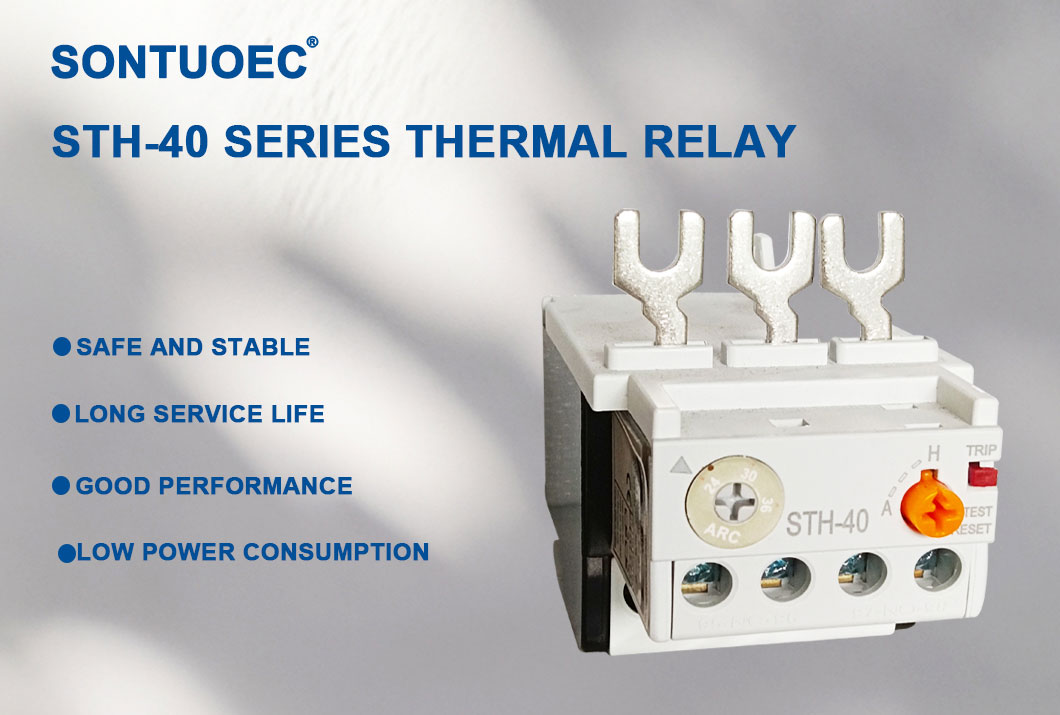

Relé de sobrecarga térmica da série STH-40

Principal Parâmetro Técnico:

Funções principais

Proteção do motor: A principal função do relé de sobrecarga térmica é impedir que o motor seja danificado devido à sobrecarga. Quando o motor estiver sobrecarregado, o relé de sobrecarga térmica interrompe a fonte de alimentação a tempo para impedir que o motor queima devido ao superaquecimento.

Proteção das linhas de energia: Além de proteger o motor, o relé de sobrecarga térmica também pode proteger as linhas de energia. Quando o motor estiver sobrecarregado, sua corrente aumentará, o que pode levar ao superaquecimento e a derretimento das linhas de energia. Ao detectar a alteração na corrente, o relé de sobrecarga térmica determina se a linha de energia está sobrecarregada e corta a fonte de alimentação, se necessário.

Melhore a segurança do sistema de energia: o relé de sobrecarga térmica pode efetivamente impedir os danos do motor e da linha de energia, reduzindo assim a taxa de falha do sistema de energia e melhorando a segurança do sistema de energia.

Princípio da operação

O princípio operacional do relé de sobrecarga térmica é baseado principalmente no efeito térmico atual e nas propriedades de detecção de temperatura do bimetal. Quando ocorre uma sobrecarga em um motor, a corrente aumenta, fazendo com que mais calor seja gerado no elemento de aquecimento do relé de sobrecarga térmica. Esse calor é transferido para o bimetal, que se dobra quando aquecido porque é feito de duas ligas com grandes diferenças nos coeficientes de expansão linear. Quando o bimetal se dobra até certo ponto, ele aciona a bobina eletromagnética a ser energizada, que por sua vez conduzirá os contatos a agir e cortar a fonte de alimentação do motor.

Escopo de aplicação

 O relé de sobrecarga térmica é geralmente usado em circuitos com 50Hz, a tensão de isolamento nominal de 660V e a corrente de 0,1 ~ 630a, e é usada principalmente para sobrecarga e proteção de quebra de fase de motores CA trifásicos. Também pode ser usado para formar um acionador de partida com um contator de CA adaptado para fornecer proteção abrangente para o motor.

Recursos do produto

Estrutura simples: este relé de sobrecarga térmica geralmente adota um projeto estrutural relativamente simples, facilitando a instalação e o uso.

Completo: Além da função básica de proteção contra sobrecarga, ele também possui as funções de proteção de quebra de fase e compensação de temperatura.

Baixo custo: Comparado com outros dispositivos de proteção motora, o preço do relé de sobrecarga térmica é relativamente baixo, o que reduz o custo de compra dos usuários.

Desempenho estável da operação: como adota o Bimetal como elemento sensível, seu desempenho de operação é estável e confiável.
