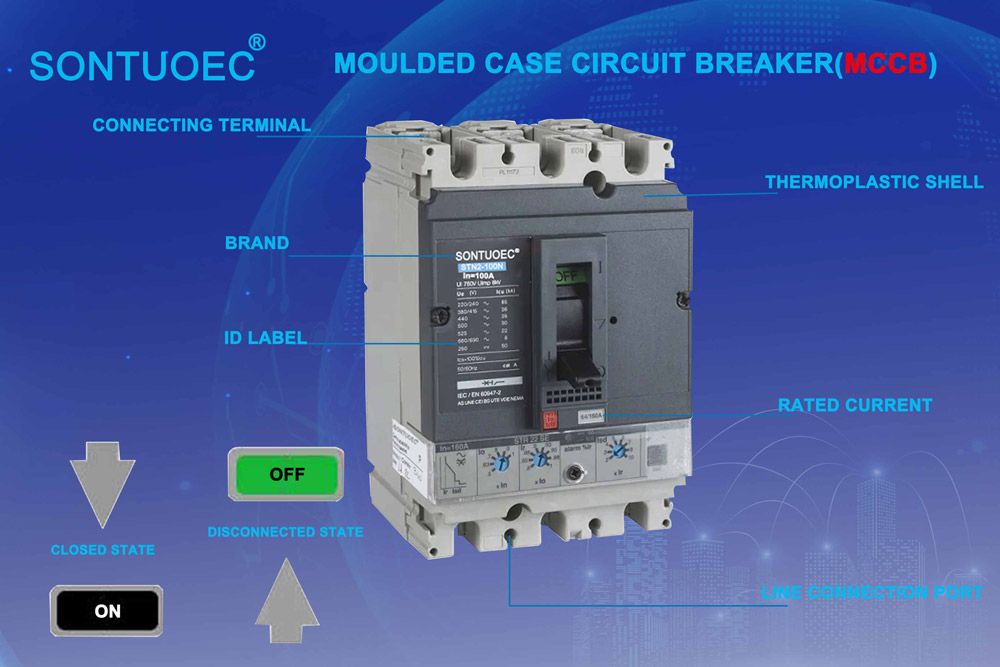

Breaker de segurança MCCB 3P

O princípio operacional do disjuntor de segurança MCCB 3P é baseado na combinação de um gatilho magnético e um respondente térmico. Quando uma sobrecarga ou curto-circuito ocorre em um circuito, a corrente aumenta drasticamente e o gatilho magnético sentirá essa anormalidade e cortará rapidamente o circuito. Enquanto isso, o respondedor térmico detecta mudanças de temperatura no circuito e também aciona o MCCB a cortar o circuito quando a temperatura exceder o valor definido, impedindo efetivamente os danos dos equipamentos e acidentes de incêndio.

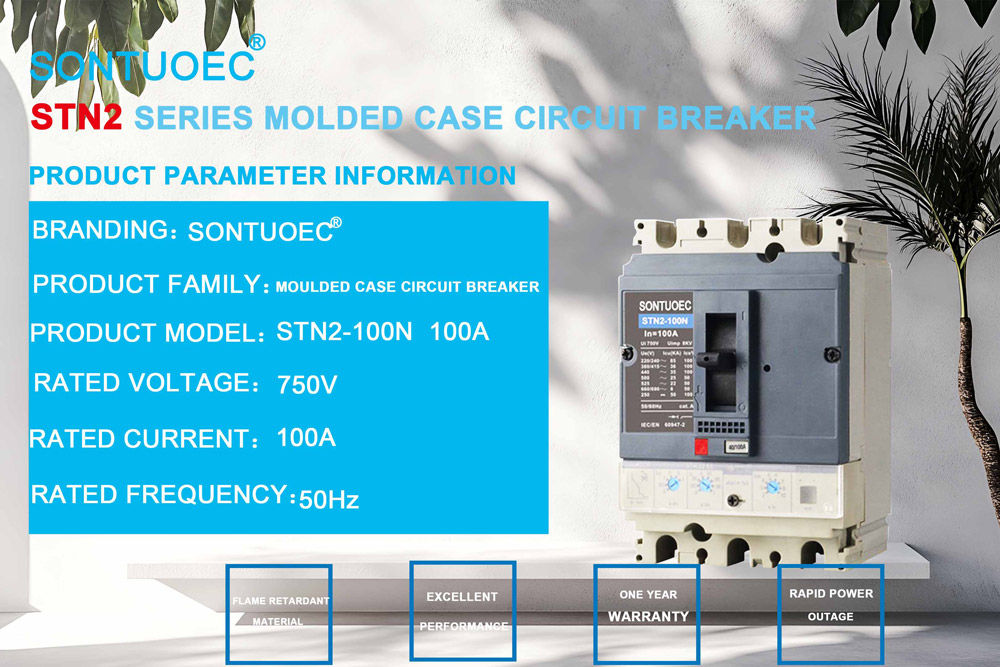

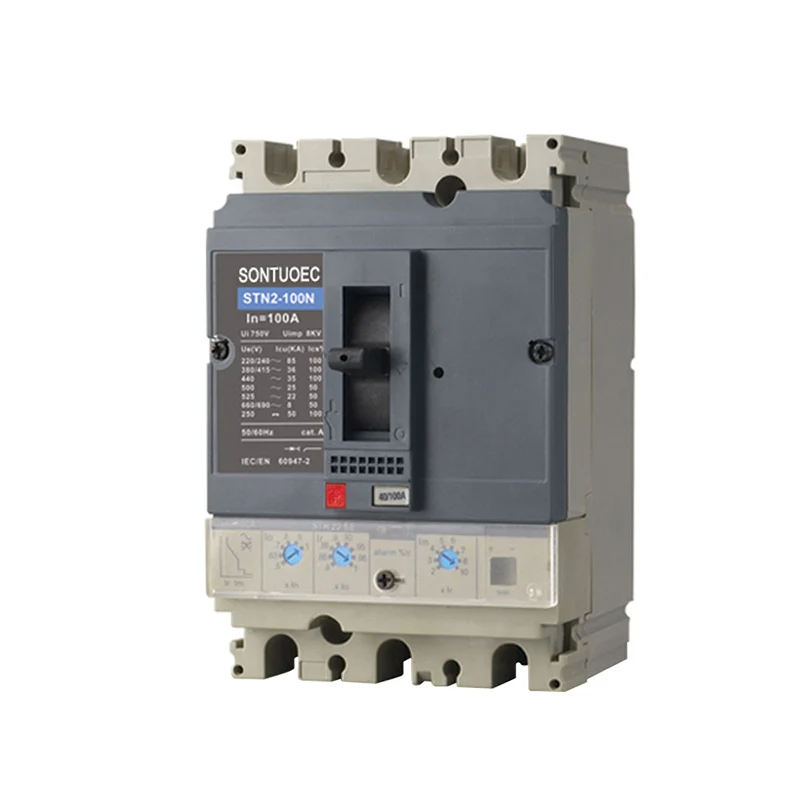

Modelo:STN2-100

Enviar consulta

Descrição do produto

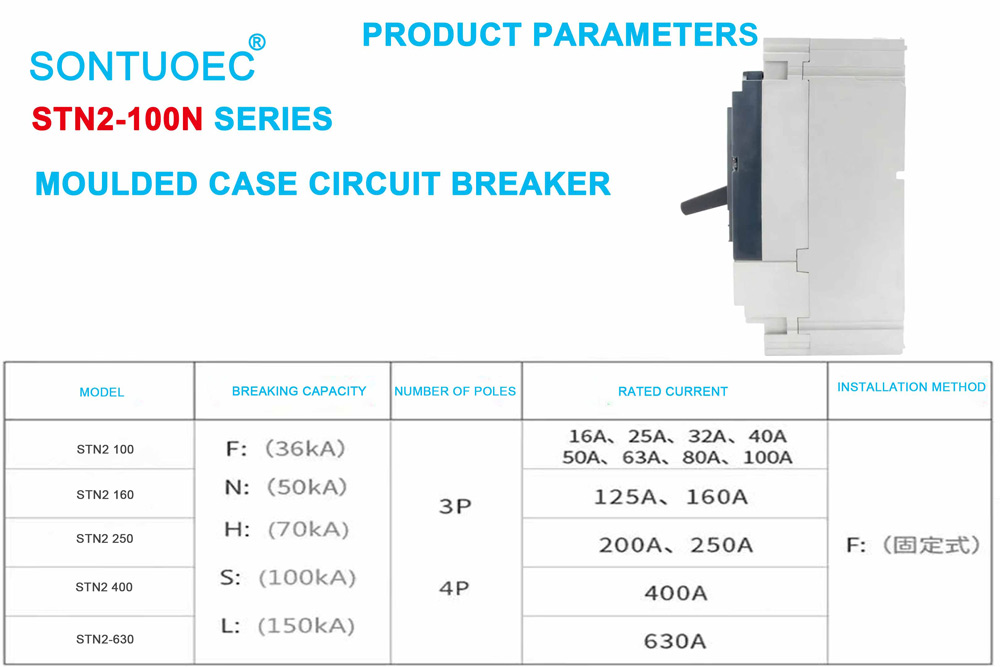

Especificações	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Corrente do quadro (a)	100				160				250				400				630
Número de pólos	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacidade (UTI, ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (de)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tensão de isolamento nominal	AC800V
Tensão de trabalho nominal	AC690V
Corrente nominal, tropeço térmico, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Corrente nominal, eletrônica Tropeço, microfone, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Auxiliar, alerta, falha Acessórios	Ou/SD/SDE/SDX
Derivação e sob bobina de tensão	Mx/mn
Vida mecânica	50000				40000				20000				15000				15000
Vida elétrica	30000				20000				10000				6000				4000

O Breaker de segurança MCCB 3P/4P reflete o mais recente princípio de limitação atual e tecnologia de fabricação, caracterizada por estruturas compactas, modularização completa, alta ruptura e zero flashover. O disjuntor está equipado com o dispositivo de sobrecarga, curto-circuito e proteção de subtensão, de modo a proteger o equipamento do circuito e da fonte de alimentação contra danos.

Recursos do produto

Projeto bipolar: MCCB 3P/4P é de design bipolar, o que significa que pode controlar os fios zero e de fogo ao mesmo tempo, garantindo a segurança e a estabilidade do circuito.

Alta precisão: Com a função de detecção de corrente de alta precisão, ela pode determinar com precisão a situação de falha no circuito e cortar o circuito no tempo.

Alta confiabilidade: feita com tecnologia e materiais avançados, possui alta confiabilidade e estabilidade e pode funcionar normalmente em vários ambientes severos.

Fácil de instalar e manter: design razoável, fácil de instalar e, ao mesmo tempo, fácil de manter e substituir, reduzindo os custos de operação e manutenção do usuário.
