Contator de CA doméstico

Os contatores da STH8-100 Série AC da série são projetados principalmente para 50Hz (ou 60Hz), com uma tensão de operação nominal de até 400V. Eles têm uma corrente operacional nominal de até 100A na categoria de uso do AC-7A e até 40A na categoria de uso do AC-7B. Esses contatores são usados para controlar cargas baixas ou ligeiramente indutivas em aplicações residenciais e similares, bem como para controlar cargas motoras domésticas. O produto é aplicado principalmente em residências, hotéis, apartamentos, edifícios de escritórios, edifícios públicos, shopping centers, locais esportivos etc., para obter funções de controle automatizadas. Conformidade com padrões: IEC61095, GB/T17885.

Modelo:STH8-25

Enviar consulta

Descrição do produto

Tipo	Contator
Classificação a	16	20	25	32	40	63	100
Auxiliarais	Sim
BCTSIndication auxiliar	Sim
Bactc Controle auxiliar por amarelo clipes	Sim

Tipo					Largura em 9mm módulos

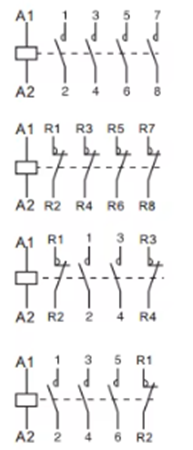

1p	Classificação (LN) AC-7A	Classificação (LN) AC-7A	Controlar tensão (VAC) (50Hz)	Contato
	16a	6a	24	1No	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1No+1nc
	25a	9a	230	2NC
	32a	12a	24	2no	4
	40A	18a	110	1No+1nc
	63a	25a	230	2NC
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3NC
	25a	9a	230
	32a	12a	24	3no	6
	40A	18a	110	3NC
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2No+2NC 3no+1nc
	32a	12a	24	4no	6
	40A	18a	110	4nc
	63a	25a	230	2No+2NC 3no+1nc
	100a	_	24	4no	12
			110
			230

Estrutura principal

O contator de CA doméstico geralmente consiste nas seguintes peças:

Sistema de contato: incluindo contatos principais e contatos auxiliares. O contato principal é usado para ligar e quebrar o circuito principal, que geralmente possui uma corrente classificada maior; O contato auxiliar é usado para ligar e quebrar o circuito de controle, que possui uma corrente classificada menor.

Sistema eletromagnético: consiste em núcleo de ferro, armadura e bobina. Quando a bobina é energizada, o núcleo gera um campo magnético que atrai a armadura e fecha os contatos; Quando a bobina é desenergizada, o campo magnético desaparece, a armadura é liberada e os contatos são quebrados.

Dispositivo de extinção de arco: usado para extinguir o arco quando os contatos são desconectados, impedindo que o arco causasse danos aos contatos.

Shell e acessórios: o shell é usado para proteger os componentes internos da influência do ambiente externo; Os acessórios incluem suportes de montagem, terminais etc., que são usados para realizar a instalação e a fiação do contator.

Princípio da operação

O princípio de trabalho dos contatores da CA doméstico baseia -se no princípio da indução eletromagnética. Quando a bobina é energizada, o núcleo de ferro gera um campo magnético que atrai a armadura e fecha os contatos; Quando a bobina é desenergizada, o campo magnético desaparece, a armadura é liberada e os contatos são desconectados. Ao controlar a energização e a desenergização da bobina, podem ser realizados controle remoto e proteção dos circuitos domésticos.

Parâmetros técnicos

Os principais parâmetros técnicos dos contatores da CA doméstico incluem tensão nominal, corrente nominal, frequência nominal, capacidade de conexão e quebra e assim por diante. A seleção desses parâmetros deve ser determinada de acordo com a situação real do circuito familiar para garantir a operação normal e o uso seguro do contator.

Tensão nominal: refere -se ao nível de tensão quando o contator funciona normalmente.

Corrente nominal: refere -se à corrente máxima que o contator pode suportar por um longo tempo sob a tensão nominal.

Frequência nominal: a frequência da fonte de alimentação quando o contator funciona normalmente.

Capacidade de conexão e quebra: a corrente máxima que o contator pode conectar e quebrar com segurança nas condições especificadas.
