Disjuntor elétrico em caixa moldada

O disjuntor elétrico em caixa moldada é um tipo de equipamento elétrico com funções de proteção como sobrecarga, curto-circuito e subtensão. Seu princípio de funcionamento é que em condições normais de operação, o disjuntor está no estado fechado, quando o circuito sobrecarrega, curto-circuito ou subtensão e outras falhas, o disjuntor desconectará automaticamente o circuito, de forma a proteger o circuito e a segurança do equipamento.

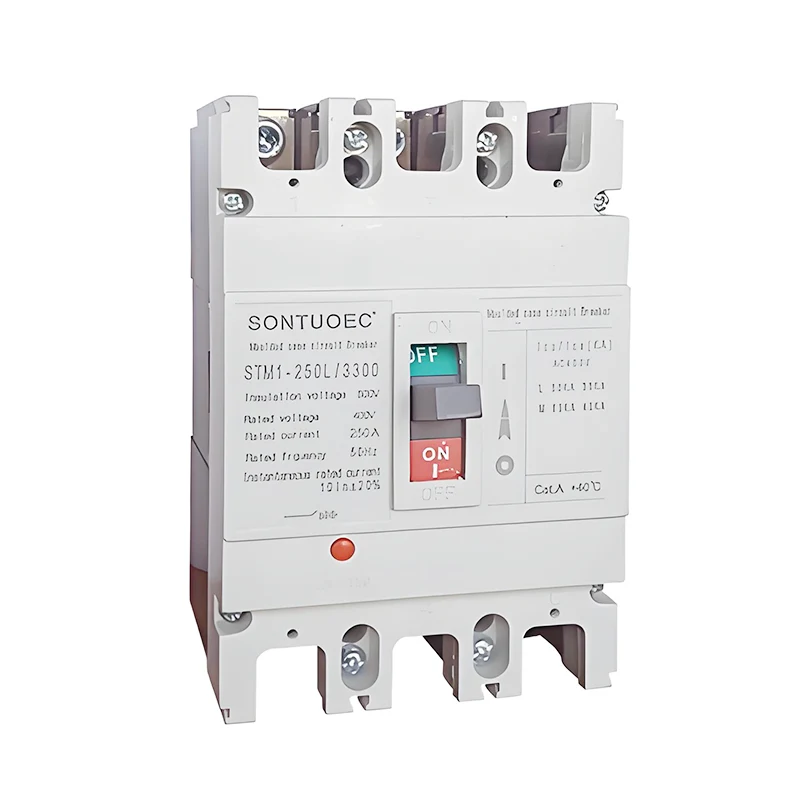

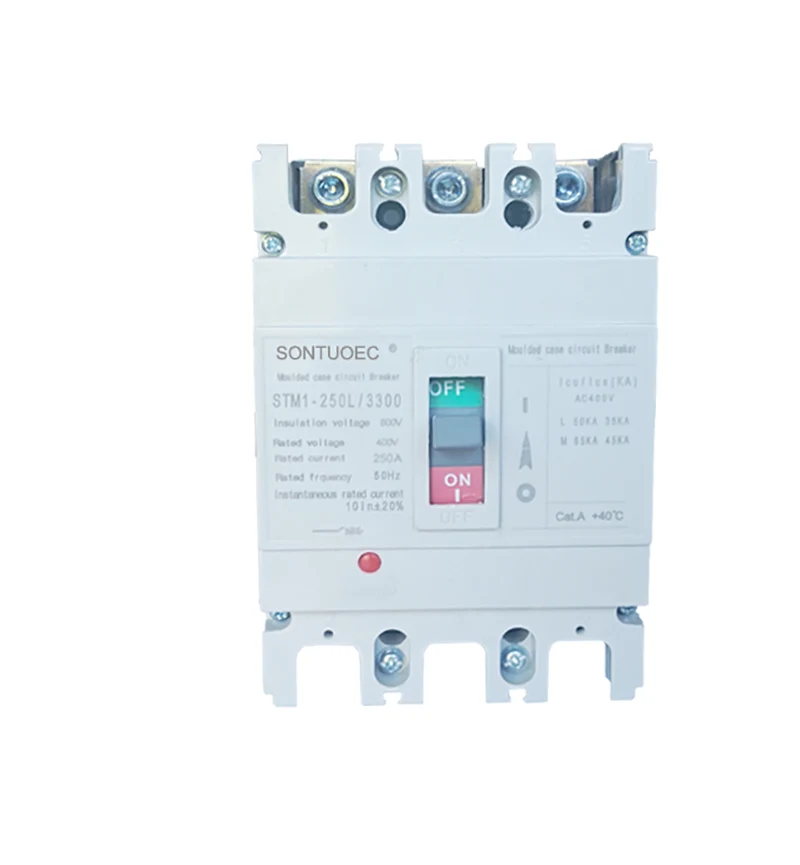

Modelo:STM1-250L

Enviar consulta

Descrição do produto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Classificado como Cortirucus curert		125			250			400			630			800			1250
Classificação Curert hn(A)		16,20,25,32,40,50			100.125.140.160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225,25
Votação operacional nominal Ue(V)DC								500.550,7			501.000
Votação de emissão nominal UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Votação de teste um minuto (V)		3500			3500			3500			3500			3500			3500
Capacidade de ruptura (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250 V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecaarical Ele	Tempos	7000			7000			4000			4000			2500			2000
Vida Elétrica	Tempos	2000			2000			1000			1000			800			600
Tempos de ruptura (ms)		20			20			20			20			20			20
Local de instalação		Qualquer lugar
capacidade do bolador		sim
Padrão		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Temperatura(C)		25℃-50℃
Degresso de Proteção		b20
Acessório		OF/SD/MX
Distância do arco (mm)		250

Modelo NÃO.	STM1-250L/3300
Meio extintor de arco	Ar
PADRÃO:	CEI 60947-2
Estrutura	MCCB
Tipo	Circuito caso Moulede Disjuntor
Certificação	CE
Aprovações	CE,ISO9001
Prazo de entrega	Dentro 20 dias
Especificação	63A-630A
Origem	Wenzhou Zhejiang
Capacidade de produção	2.000 peças/semana
Velocidade	Tipo normal Disjuntor
Instalação	Fixo
Número de pólos	3P 4P
Função	Convencional Disjuntor, Proteção contra falha do disjuntor, Proteção contra sobrecorrente
Preço	Fábrica Preço
Tempo de garantia	12 meses
Pacote de Transporte	Interior Caixa/caixa
Marca registrada	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Código HS	8536200000

Estrutura e características

Estrutura: o disjuntor elétrico em caixa moldada geralmente consiste em sistema de contato, sistema de extinção de arco, mecanismo operacional, percussor, casco e outras peças.

Características:

Possui alta capacidade de ruptura e boa estabilidade térmica dinâmica.

O invólucro é feito de material isolante retardador de chamas e resistente a arco, com alto desempenho de segurança.

O mecanismo operacional é flexível e confiável, o que é conveniente para os usuários operarem manualmente ou eletricamente.

O seccionador possui diversas funções de proteção e pode realizar ações correspondentes de acordo com diferentes falhas do circuito.

Função e uso

Função: O disjuntor elétrico em caixa moldada tem várias funções de proteção, como proteção contra sobrecarga, proteção contra curto-circuito, proteção contra subtensão e proteção contra vazamento. Entre eles, a proteção contra sobrecarga significa que quando o circuito está sobrecarregado, o disjuntor pode desconectar automaticamente o circuito para evitar que o equipamento seja danificado por superaquecimento; proteção contra curto-circuito significa que quando ocorre um curto-circuito no circuito, o disjuntor pode cortar rapidamente a corrente de falha para evitar incêndio e outros acidentes de segurança; proteção contra subtensão significa que quando a tensão da fonte de alimentação é inferior ao valor nominal, o disjuntor pode desconectar automaticamente o circuito para proteger o equipamento contra danos; e proteção contra vazamento significa que quando ocorre um vazamento no circuito, o disjuntor pode cortar a fonte de alimentação em tempo hábil para proteger a segurança pessoal. Proteção contra vazamento significa que o disjuntor pode cortar a fonte de alimentação a tempo quando houver vazamento no circuito para proteger a segurança pessoal.

Usos: Os disjuntores elétricos em caixa moldada são amplamente utilizados em sistemas elétricos nas áreas residencial, comercial, industrial e de transporte. Na área residencial, é utilizado para proteger a segurança de circuitos residenciais e equipamentos elétricos; na área comercial, é utilizado para proteção de sistemas elétricos de grandes edifícios e estabelecimentos comerciais; no campo industrial, é utilizado para controlar e proteger a operação segura de equipamentos e máquinas de fábrica; na área de transportes, é utilizado para proteger o funcionamento estável de semáforos, sinalização ferroviária e outros equipamentos.
