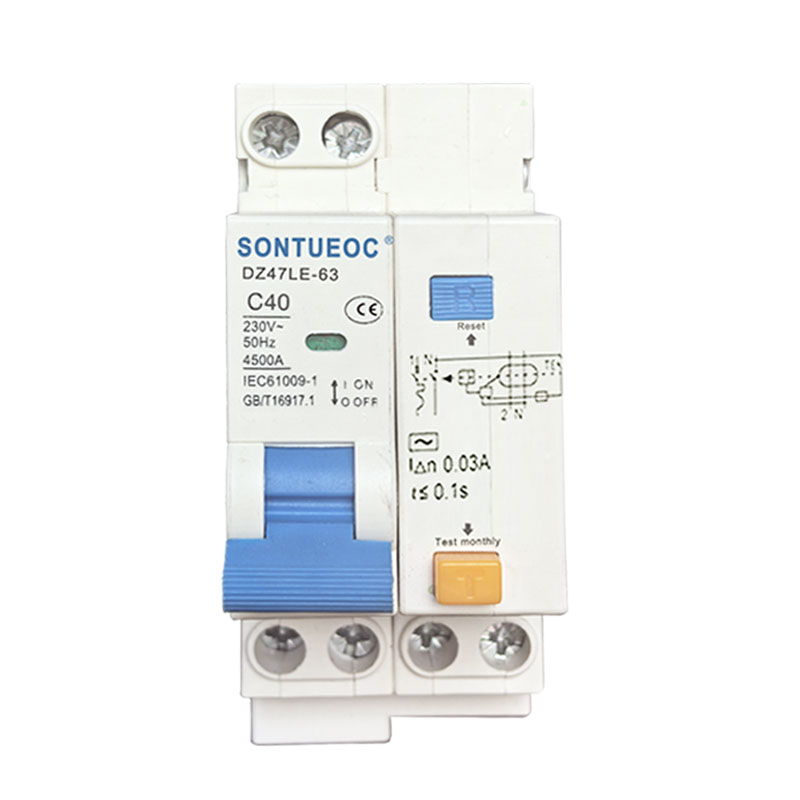

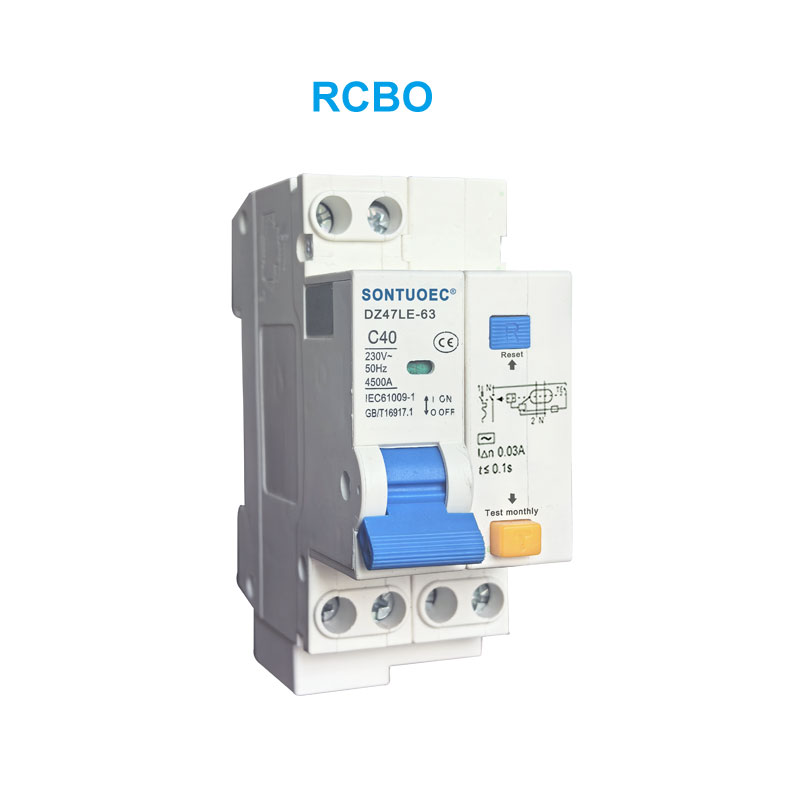

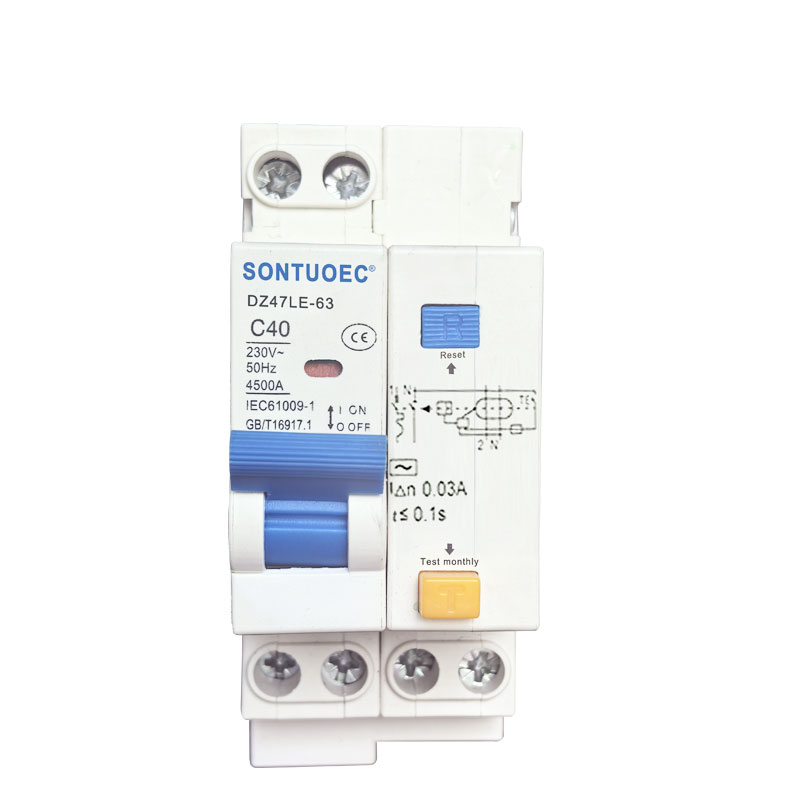

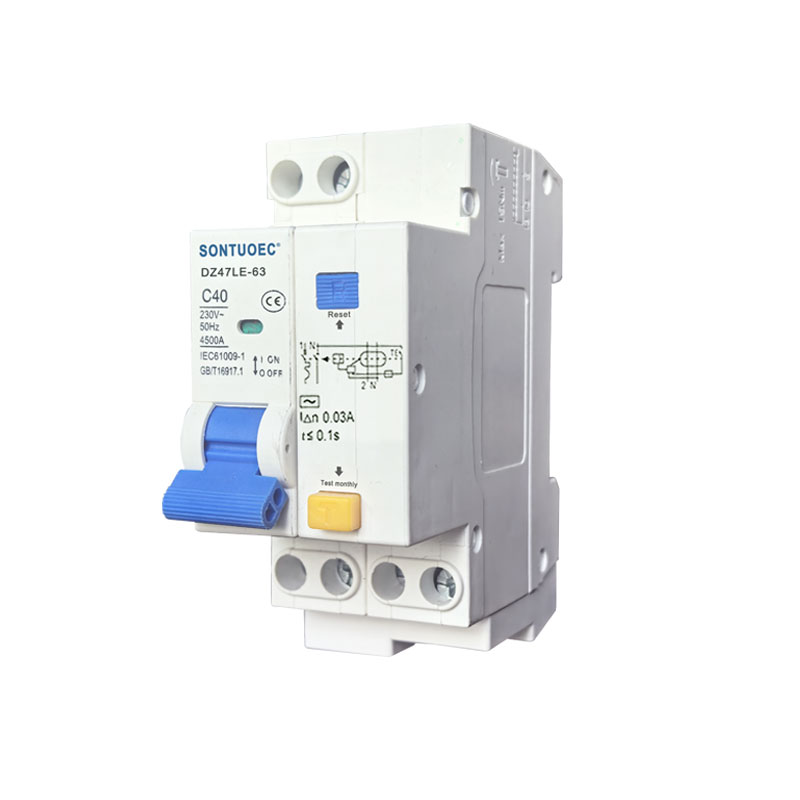

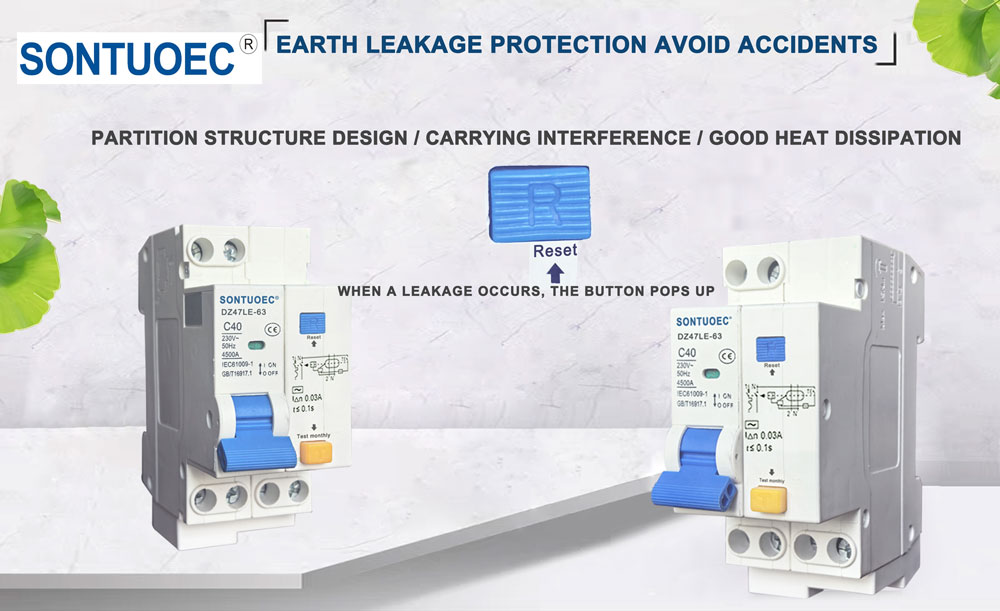

Disjuntor de corrente de fuga da série Dz47le-63 RCBO

SONTUOEC é um dos fornecedores/fabricantes chineses especializados na produção de vários pequenos aparelhos elétricos. DZ47LE aplicável a uma linha de AC 50/60Hz tensão nominal 230V para pólo único dois fios, 2 pólos ou 400V para 3 pólos, 3 pólos 4 fios. 4 pólos e corrente avaliada até 63A. Ele pode proteger a linha e o motor contra sobrecarga e curto-circuito. Também pode ser usado para conversão de linha e partida infrequente do motor. Ele está em conformidade com os padrões da IEC61009.1.

Modelo:DZ47LE-63

Enviar consulta

Descrição do produto

Parâmetros técnicos:

Tensão nominal (V)	Corrente Nominal do Caso Inm(A)	Poloneses	Neutra	Corrente nominalIn(A)	Capacidade nominal de interrupção de curto-circuito Icu(KA)		Corrente de ruptura de fuga de corrente nominal	Corrente nominal sem corrente de interrupção (mA)
Tensão nominal (V)	Corrente Nominal do Caso Inm(A)	Poloneses	Linel	Corrente nominalIn(A)	Capacidade de ruptura Icu(KA)	COS	(mA))	Corrente nominal sem corrente de interrupção (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Disjuntor operado por corrente residual DZ47LE com proteção contra sobrecorrente (eletrônico):

1. Aplicação

Pessoal e proteção contra incêndio

Proteção de cabos e linhas contra sobrecarga e curto-circuitos

2. Regras gerais para escolha do RCBO:

a. Corrente operacional residual nominal

Em ≤ 30 mA: proteção adicional no caso de contato direto Em ≤300 mA: proteção preventiva contra incêndio no caso de correntes de falta à terra

b. Aula de viagem

Classe AC - O disparo é garantido para correntes alternadas senoidais, sejam elas de aplicação rápida ou de aumento lento.

c. Curva de disparo

Curva C (5-10 In) proteção e controle dos circuitos contra sobrecargas e curtos-circuitos; proteção para cargas resistivas e indutivas com baixa corrente de partida.

Curva D (10-14 In) proteção e controle dos circuitos contra sobrecargas e curtos-circuitos; proteção para circuitos que alimentam cargas com alta corrente de partida no fechamento do circuito (transformadores BT/BT, lâmpadas de ruptura).
