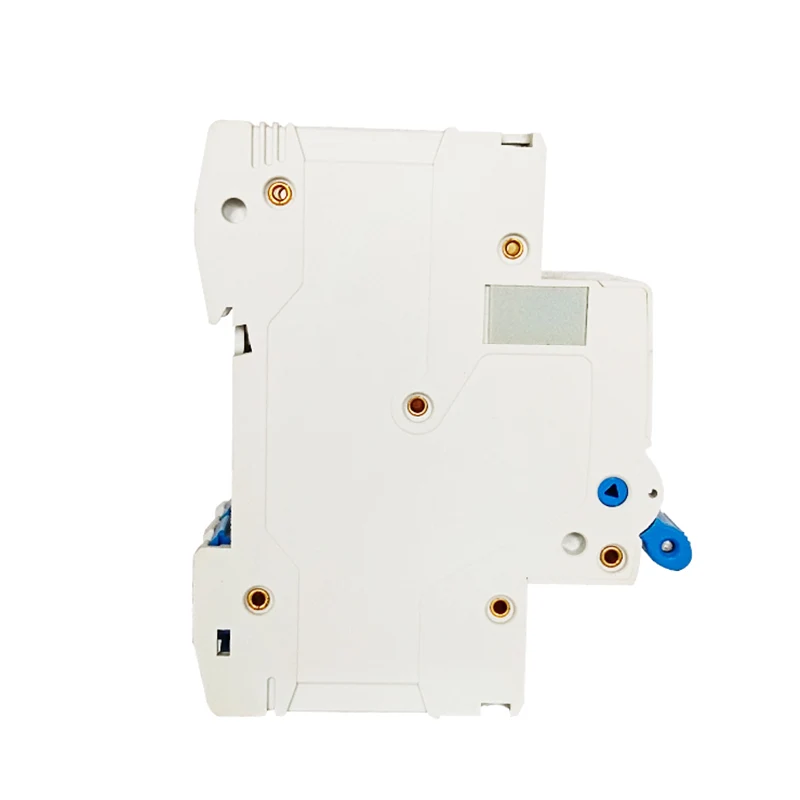

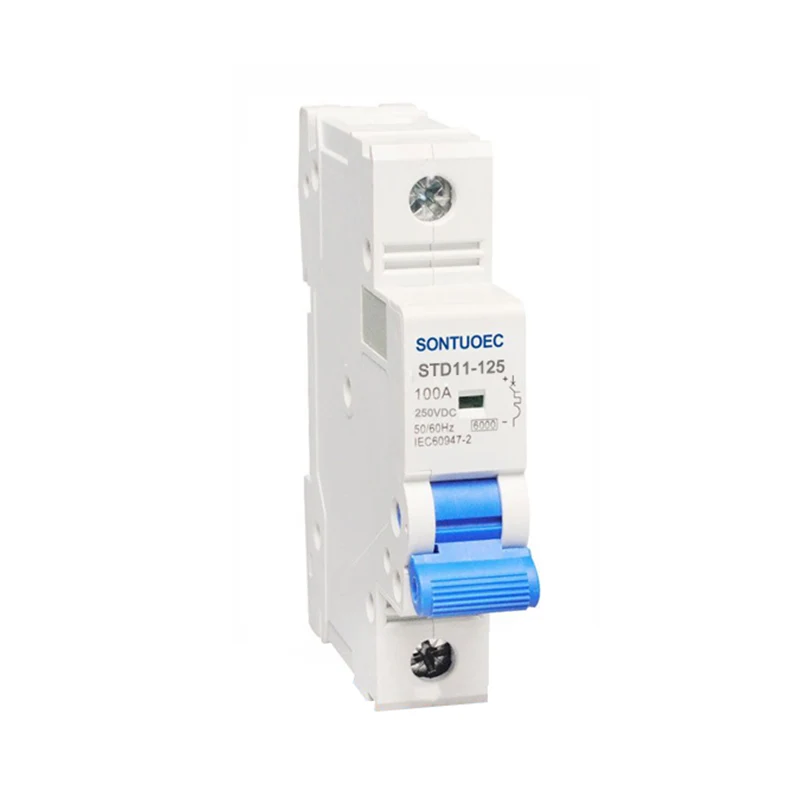

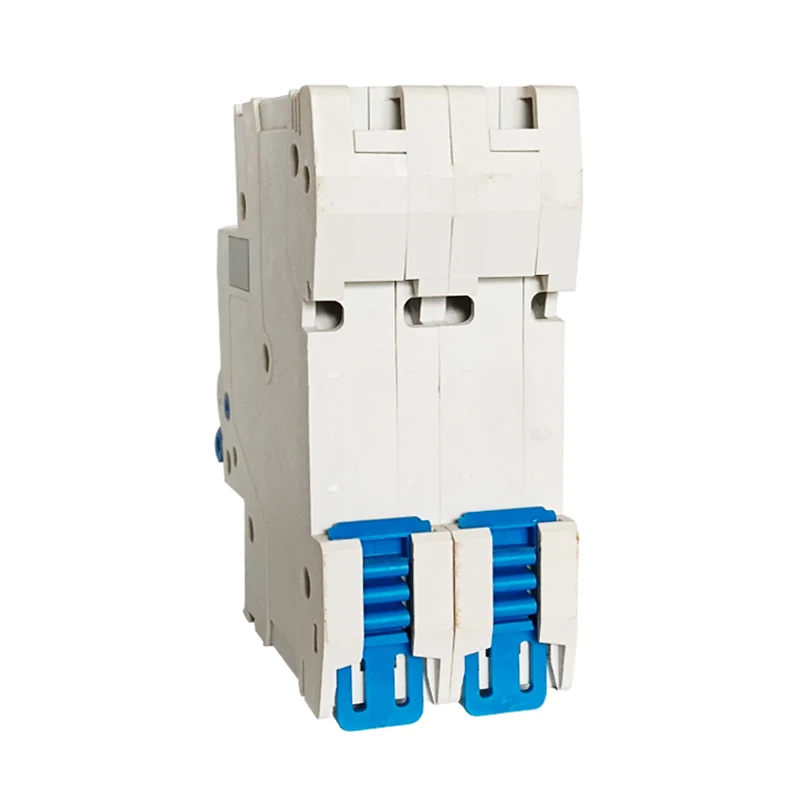

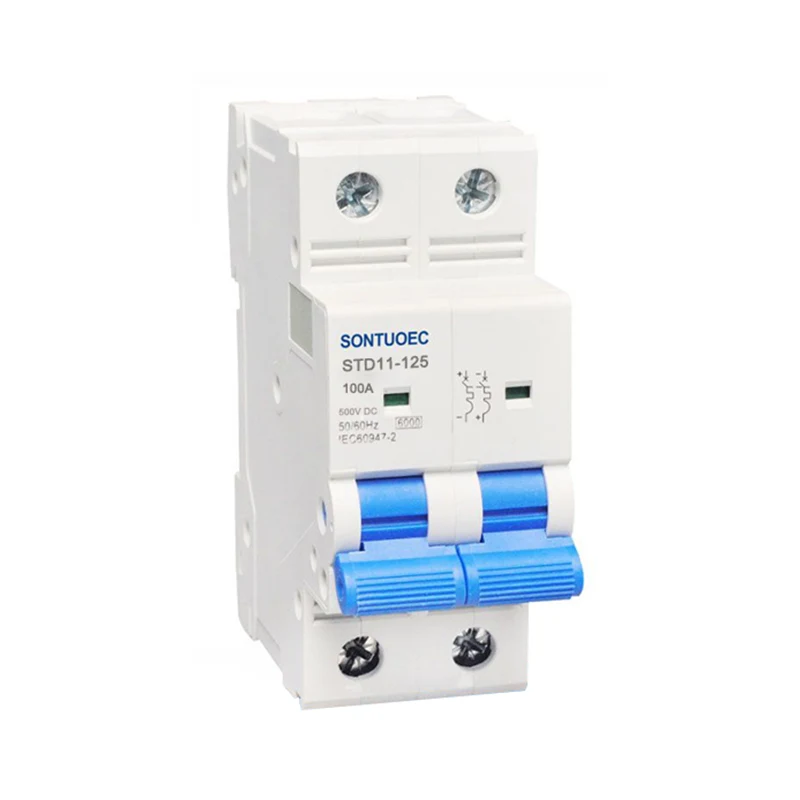

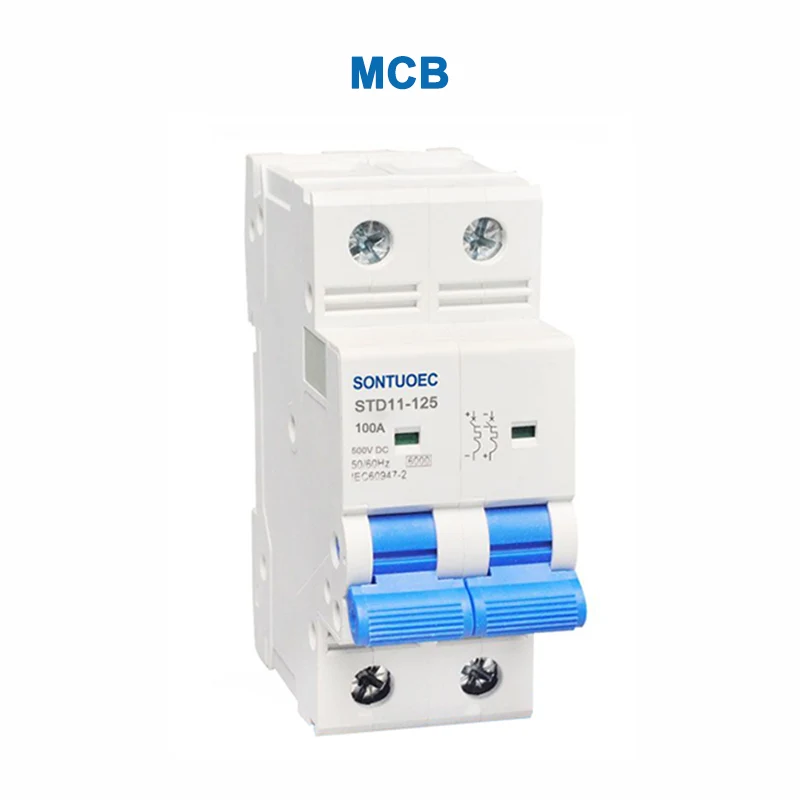

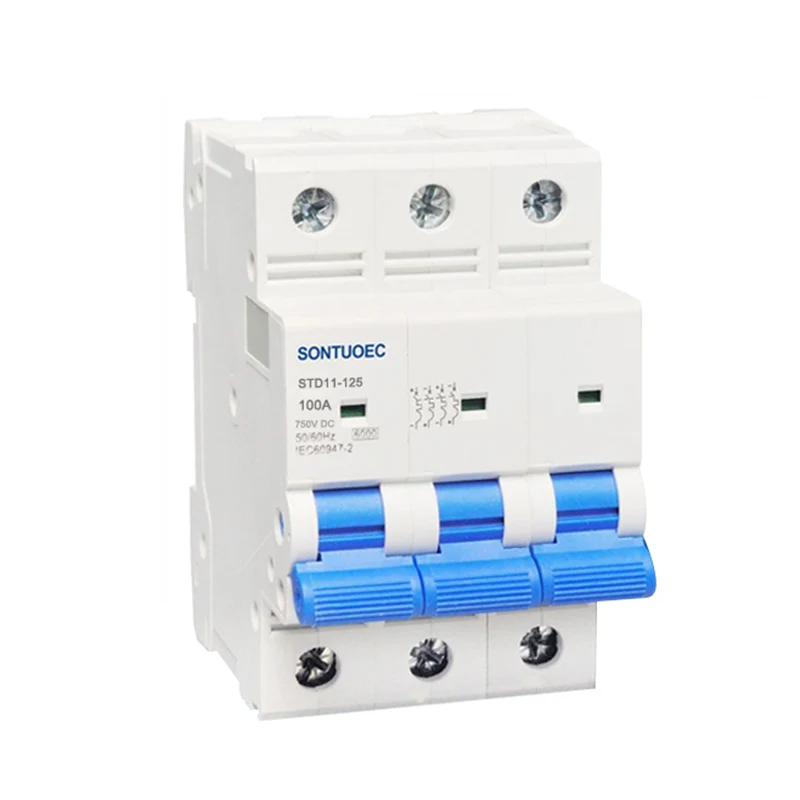

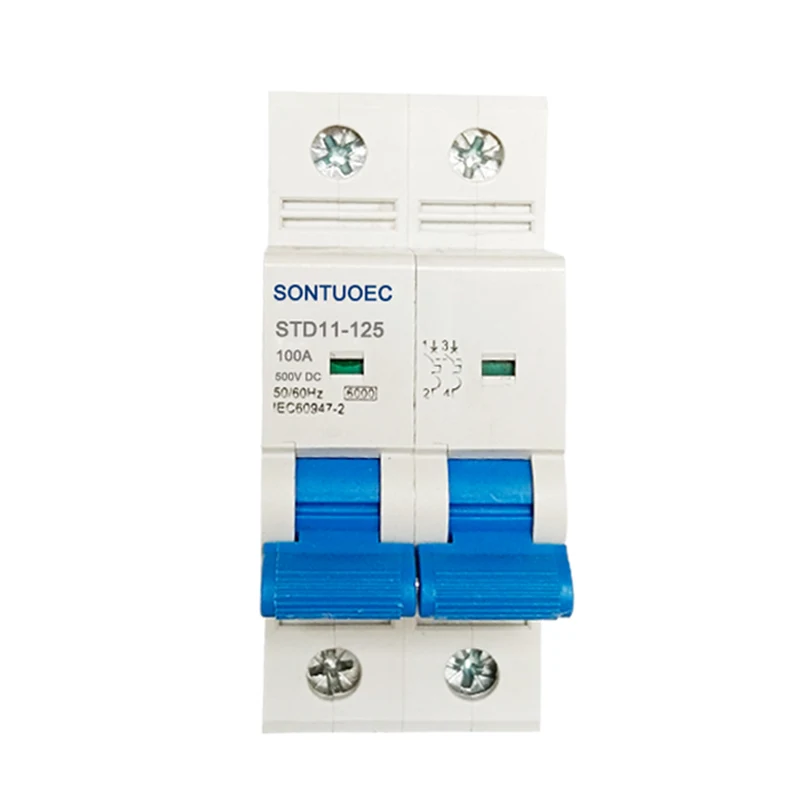

Disjuntor miniatura de DC MCB

Princípio da operação

O princípio operacional do disjuntor em miniatura do DC MCB é baseado nos efeitos térmicos e eletromagnéticos da corrente elétrica. Quando uma sobrecorrente contínua flui através de um MCB DC, seu bimetal interno é aquecido e desviado pela flexão, que libera a trava mecânica e corta o circuito. Além disso, no caso de um curto -circuito, o aumento repentino da corrente causa o êmbolo associado à bobina de atacante do DC MCB ou solenóide para deslocar eletromecanicamente, o que desencadeia o mecanismo de viagem para cortar o circuito.

Principais características

Sistema especial de limpeza e limitação de arco especial: o DC MCB adota um sistema especial de limitação de extinção e atual, que é capaz de quebrar rapidamente a corrente de falha do sistema de distribuição de CC e impedir a geração e a propagação do arco.

Alta sensibilidade e resposta rápida: o DC MCB pode detectar pequenas correntes de vazamento e cortar o circuito em um tempo muito curto, fornecendo proteção instantânea.

Reutilizável: Ao contrário dos fusíveis convencionais, o DC MCB pode ser redefinido manual ou automaticamente após uma viagem, eliminando a necessidade de substituição.

Múltiplas classificações atuais disponíveis: o DC MCBS está disponível em uma variedade de especificações de classificação de corrente diferentes.

Não polarizado e polarizado: os MCBs DC no mercado são categorizados principalmente em polarizados e não polarizados. Os MCBs DC polarizados precisam prestar atenção especial à direção da corrente ao conectar, enquanto o DC MCBS não polarizado pode fornecer proteção de segurança, independentemente da direção do fluxo de corrente.

Escopo do aplicativo

Os MCBs DC são amplamente utilizados onde a proteção de energia DC é necessária, como data centers, sistemas de geração de energia fotovoltaica, sistemas de armazenamento de energia e estacas de carregamento. Particularmente no mercado de armazenamento de energia, onde a direção da corrente é frequentemente bidirecional (modo de carga/descarga), é necessário usar MCBs DC não polarizados.
