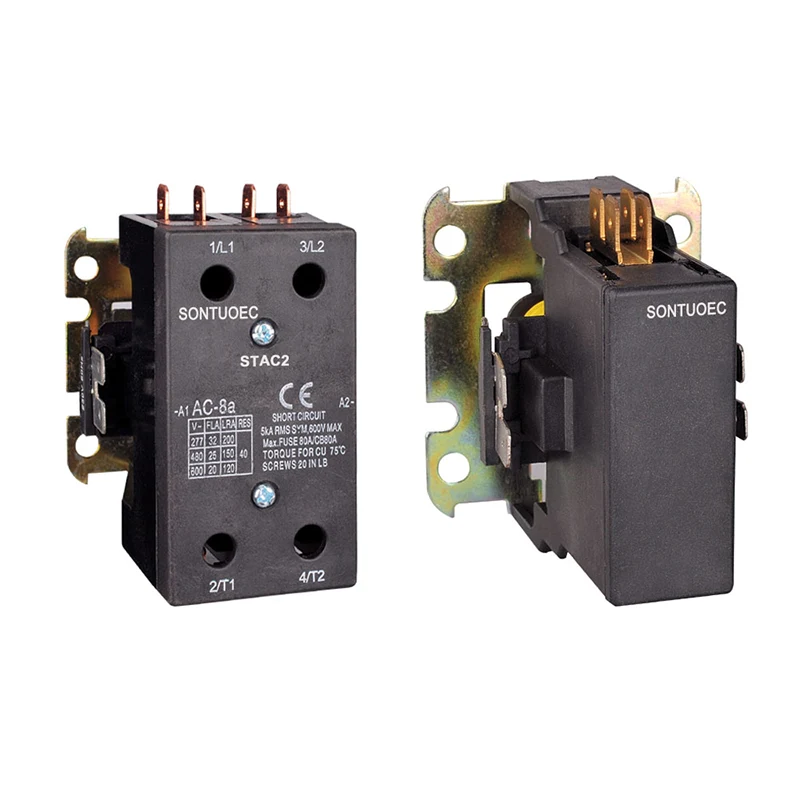

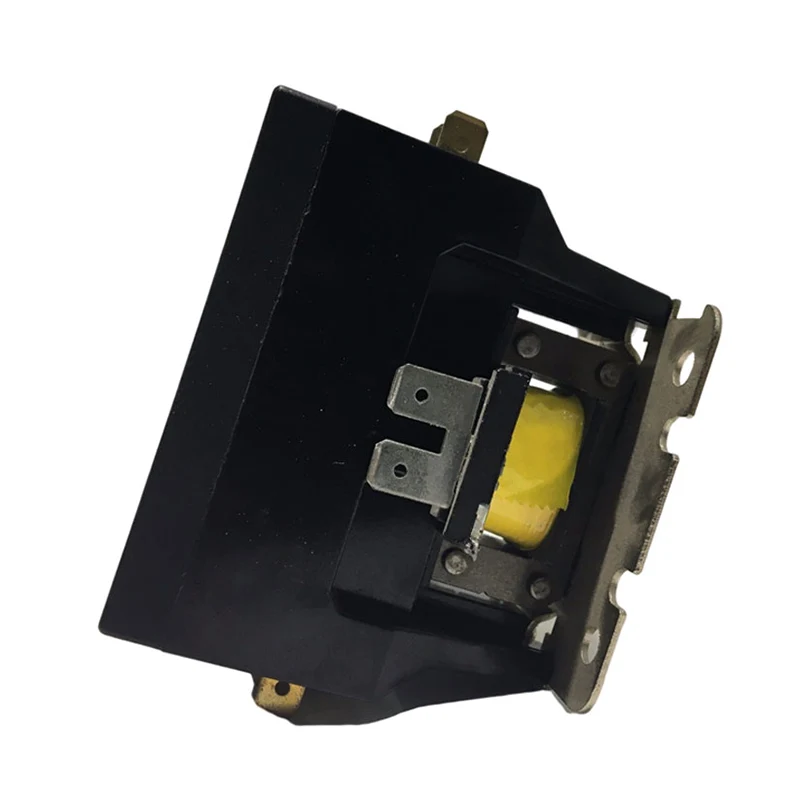

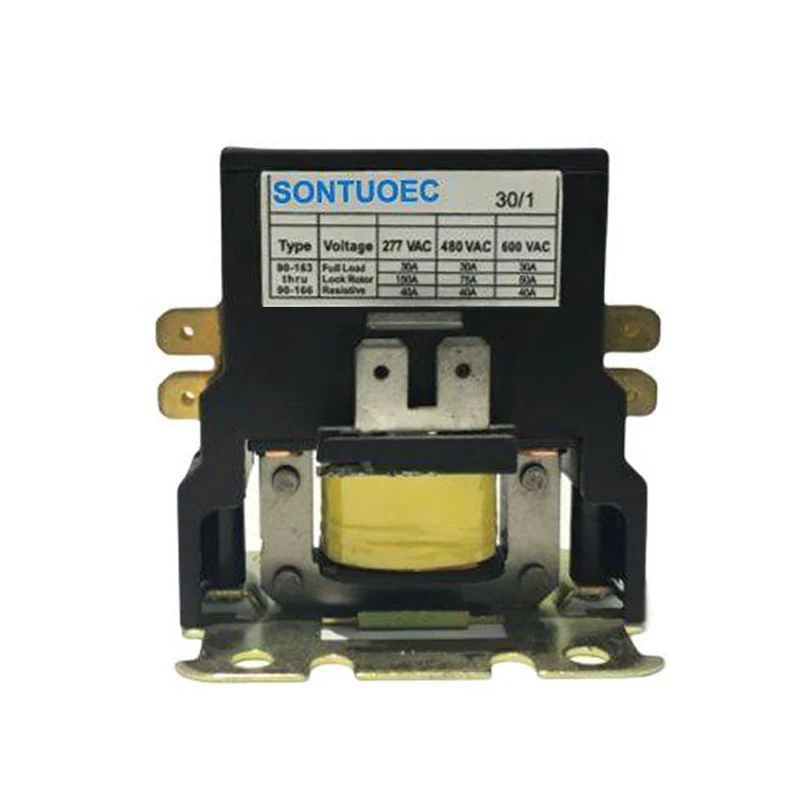

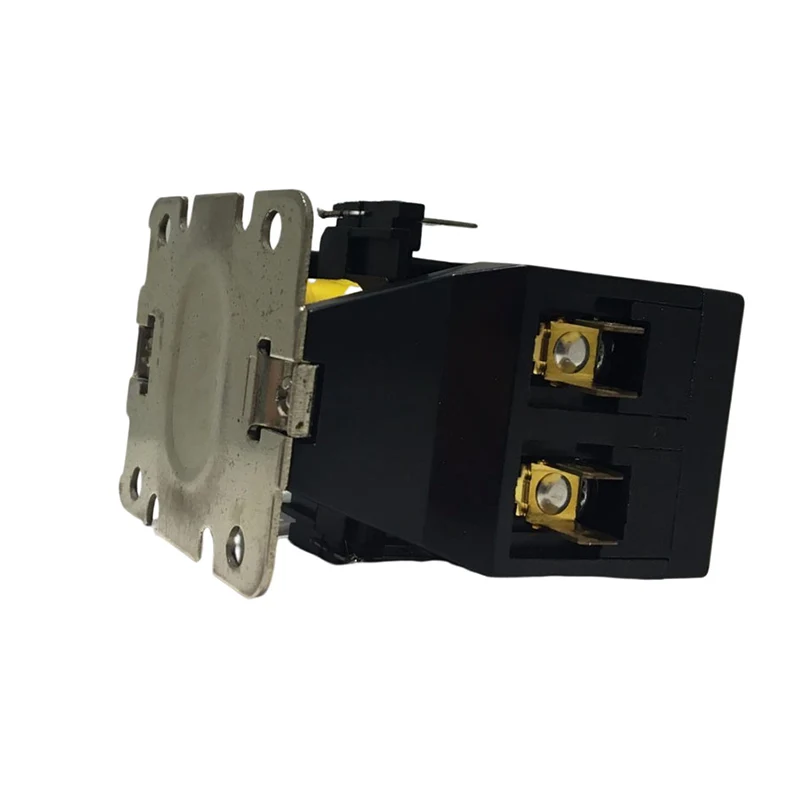

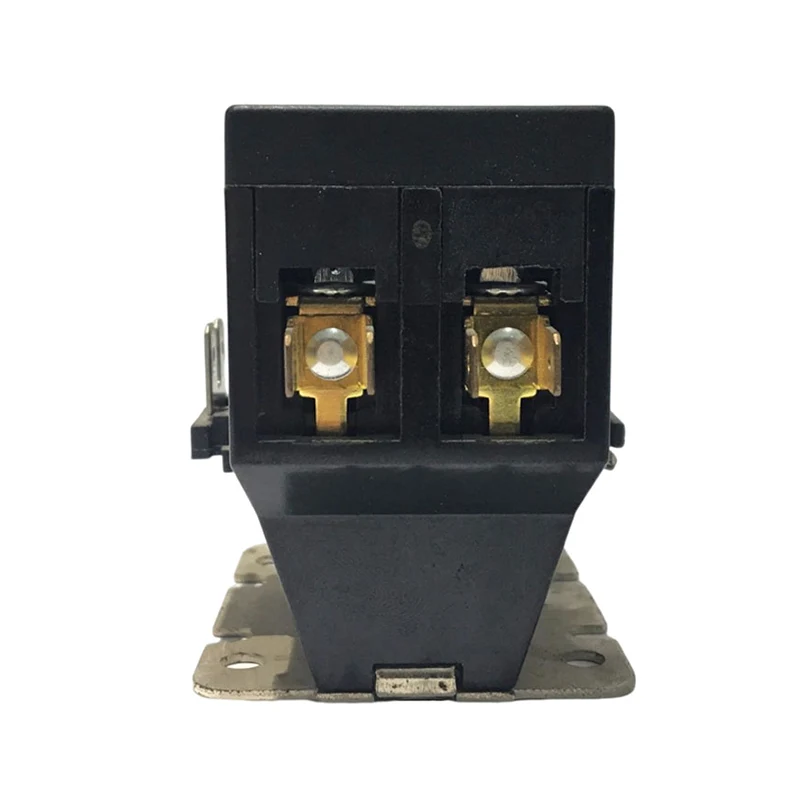

Contator de ar condicionado CA

Os contatores do ar condicionado são um contator de CA definitivo para uso para uso em systens de refrigeração, ar condicionado e aquecimento elétrico. As conexões de energia podem ser feitas com terminais de parafuso com terminais rápidos de conexão ou locução com conexão rápida

Enviar consulta

Descrição do produto

Modelo no	Carga total	AMPs resistentes (a)	Pólo No.	Tensão da bobina ( V)	Tensão de linha (V)	Max HP		-
Modelo no	Amperes (a)	AMPs resistentes (a)	Pólo No.	50/60Hz	Tensão de linha (V)	Tensão (V)	Solteiro Fase	Três Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Material isolante	O bloco de contato e a transportadora são de alta qualidade Resina termoestiva de grau elétrico
Faixa de temperatura	-40 ° F a 150 ° F; -5-+40
Vida mecânica (sem carga)	Standard em conformidade com o padrão de especificações da UL e ARI
Vida elétrica	Conforme as especificações da UL e ARI Padrão
Peso (aproximado)	9,25 oz
Frequência de bobinas	50/60Hz
Isolamento da bobina	Classe B (130ºC)
Rescisão	Conector de pressão e duplo 1/4 q.c
Operar	85% da coltagem nominal da bobina; 110% operar
Ciclo de serviço	Contínuo

Estrutura e recursos

Estrutura:

Sistema eletromagnético: inclui componentes como bobinas, núcleos etc., que são usados para gerar fluxo magnético para acionar a abertura e o fechamento do sistema de contato.

Sistema de contato: inclui contato principal e contato auxiliar. O contato principal é usado para transportar a corrente nominal do sistema de ar condicionado, enquanto o contato auxiliar é usado para realizar a transmissão e o feedback do sinal de controle.

Dispositivo de extinção de arco: usado para extinguir o arco gerado quando o contato é desconectado para proteger o contato contra danos.

Dispositivo de dissipação de casca e calor: usado para proteger os componentes internos do ambiente externo e fornecer a função de dissipação de calor necessária.

Características:

Especialização: projetado para sistemas de ar condicionado para atender às necessidades dos sistemas de ar condicionado para controle elétrico.

Confiabilidade: O sistema de contato é feito de materiais de alta qualidade com boa condutividade elétrica e resistência à abrasão para garantir uma operação estável a longo prazo.

Segurança: equipado com um dispositivo de extinção de arco perfeito, impedindo efetivamente os danos causados pelos contatos e ao ambiente circundante.

Compatibilidade: Compatível com uma ampla gama de sistemas de ar condicionado e sistemas de controle elétrico, convenientes para instalação e comissionamento.

Princípio de trabalho

Quando a bobina do contator de ar condicionado 2P é energizada, o núcleo de ferro se torna magnético e atrai o sistema de contato para fechar, conectando assim o sistema de ar condicionado à fonte de energia. Quando a bobina é desenergizada, o núcleo de ferro perde seu magnetismo e o sistema de contato será separado pela ação da mola, desconectando assim o sistema de ar condicionado da fonte de energia. Dessa forma, o contator pode realizar o controle remoto do sistema de ar condicionado.
