Princípio de funcionamento do relé térmico e precauções de seleção

Relés térmicossão um membro crucial da família de relés, frequentemente utilizados na produção e com importância significativa.

Princípio de funcionamento de relés térmicos

O elemento de aquecimento de um relé térmico, que gera calor, deve ser conectado em série com o circuito do motor. Isto permite que o relé térmico detecte diretamente as correntes de sobrecarga do motor. O elemento sensor de um relé térmico é normalmente uma tira bimetálica. Uma tira bimetálica é um composto de duas folhas de metal com diferentes coeficientes de expansão linear, pressionadas mecanicamente uma contra a outra. A camada com maior coeficiente de expansão é chamada de camada ativa, enquanto a camada com menor coeficiente de expansão é chamada de camada passiva. Quando aquecida, a tira bimetálica se expande linearmente. Devido aos diferentes coeficientes de expansão linear das duas camadas metálicas e ao seu contato próximo, a tira bimetálica dobra-se em direção à camada passiva. A força mecânica gerada por esta flexão faz com que os contatos operem.

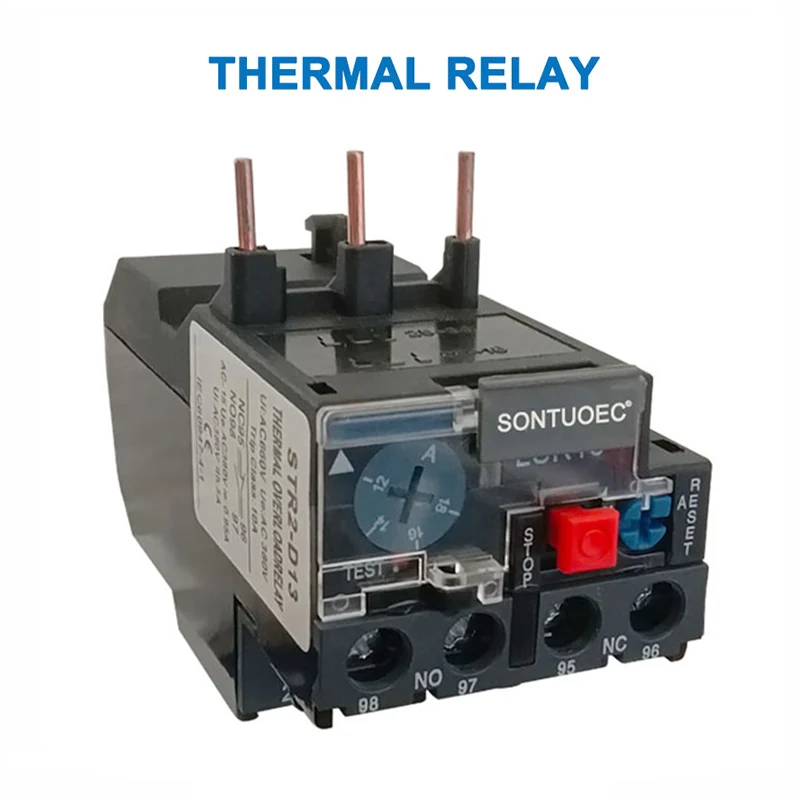

Dissecando um relé térmico

Arelé térmicoconsiste em um elemento de aquecimento, uma tira bimetálica, contatos e um mecanismo de transmissão e ajuste. O elemento de aquecimento é um fio resistor de baixa resistência conectado em série com o circuito principal do motor protegido. A tira bimetálica é formada pressionando duas folhas metálicas com diferentes coeficientes de expansão térmica. Quando o motor está sobrecarregado, a corrente que flui através do elemento de aquecimento excede a corrente definida, fazendo com que a tira bimetálica se dobre para cima devido ao calor, separando-se da placa e abrindo o contato normalmente fechado. Como o contato normalmente fechado está conectado ao circuito de controle do motor, sua abertura desenergiza a bobina do contator conectada, abrindo assim os contatos principais do contator e desenergizando o circuito principal do motor, proporcionando assim proteção contra sobrecarga.

Função de um relé térmico

É usado principalmente para fornecer proteção contra sobrecarga para motores assíncronos. Seu princípio de funcionamento é que quando a corrente de sobrecarga passa pelo elemento térmico, a tira bimetálica aquece e dobra, empurrando o atuador e acionando os contatos, desconectando o circuito de controle do motor e desligando o motor, proporcionando assim proteção contra sobrecarga. Como a transferência de calor da tira bimetálica durante o processo de dobra leva muito tempo, os relés térmicos não podem ser usados ​​para proteção contra curto-circuito; eles só podem ser usados ​​como proteção contra sobrecarga para relés térmicos de proteção contra sobrecarga.

Finalidade do relé térmico

Relés térmicos asão usados ​​principalmente para proteção contra sobrecarga de circuito.

 Seu princípio de funcionamento é que quando uma corrente de sobrecarga passa por um elemento térmico, a tira bimetálica aquece e dobra, empurrando o atuador e acionando os contatos, desconectando o circuito e parando a carga, proporcionando assim proteção contra sobrecarga. Como a transferência de calor da tira bimetálica durante seu processo de dobra leva muito tempo, os relés térmicos não podem ser usados ​​para proteção contra curto-circuito, mas apenas para proteção contra sobrecarga.

Precauções para selecionar relés térmicos
